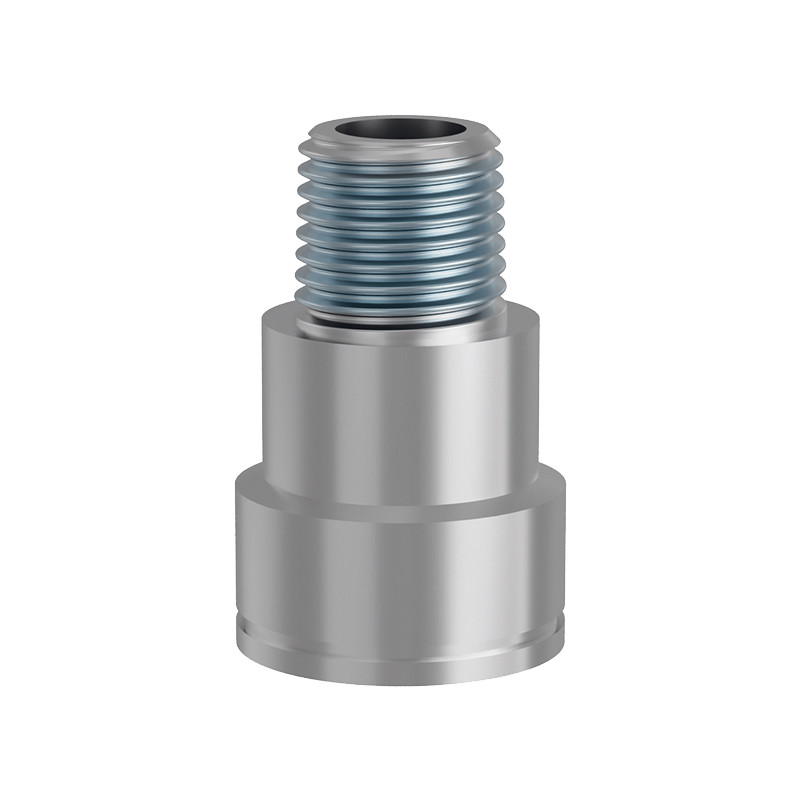

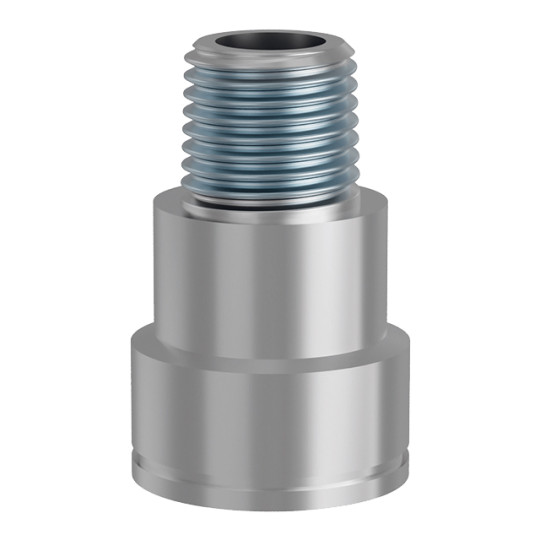

Szybkozłącze typ ESR F8 GNIAZDO GZ 1/8 BSPT, BEZ ZAWORU LUESR18NAR LUDECKE

Szybkozłącze typ ESR F8 GNIAZDO GZ 1/8 BSPT, BEZ ZAWORU LUESR18NAR LUDECKE

Szybkozłącze niskotemperaturowe ESR 18 NAR z serii ESR firmy LUDECKE (profil francuski, DN 8) — szybkozłącze do termostatowania form wtryskowych i rozdmuchowych w branży PTS. Typ — gniazdo z gwintem zewnętrznym. Bezzaworowe — brak zaworów odcinających zapewnia wysoką przepustowość, co korzystnie wpływa na efektywność termoregulacji form. Mosiądz niklowany, ergonomiczna konstrukcja, łatwe sprzęganie jedną ręką podczas instalowania formy.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESR 18 NAR
• Seria: ESR (profil francuski niskotemperaturowy, Standard RPL/RMI, DN 8)
• Typ: gniazdo szybkozłącza, gniazdo z gwintem zewnętrznym
• Wersja: bezzaworowa — brak zaworów odcinających, wysoka przepustowość
• Materiał: mosiądz niklowany (cały korpus, gniazdo i wtyczka)
• Uszczelnienie: FKM
• Ciśnienie robocze: maks. 10 bar
• Temperatura robocza: do +100°C (woda, olej i powietrze)
• Specjalna konstrukcja: porty montażowe nie wystają poza obrys formy
• Kolorystyczne oznaczenia komponentów (-RO czerwony, -BL niebieski) dostępne opcjonalnie

Zastosowanie:

Szybkozłącze ESR serii francuskiej niskotemperaturowej (DN 8) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS — szybkozłącza do termostatowania form wymagających wysokiej przepustowości:

• Niskotemperaturowa termoregulacja form wtryskowych (woda chłodząca do +100°C)
• Maszyny rozdmuchowe (układy chłodzenia matryc PET)
• Aplikacje wymagające maksymalnej przepustowości (brak zaworów odcinających)
• Instalacje gdzie elementy wkręcane w formy nie mogą wystawać poza ich obrys
• Układy z kolorystycznym oznaczeniem kanałów — minimalizacja ryzyka błędnego podłączenia
• Szybka instalacja formy — łączenie jedną ręką
• Branża PTS — przetwórstwo tworzyw sztucznych, niskotemperaturowe procesy

Zalety:

• Bezzaworowa konstrukcja — maksymalna przepustowość, brak strat ciśnienia na zaworach
• Specjalne porty montażowe — elementy nie wystają poza obrys formy, chronione przed uszkodzeniem
• Kolorystyczne oznaczenia — szybka identyfikacja kanałów, minimalizacja błędnych podłączeń
• Udoskonalony system blokujący — bezpieczna praca pod ciśnieniem
• Ergonomiczna konstrukcja — szybkie łączenie jedną ręką przy instalowaniu formy

Porównanie wariantów w rodzinie gniazdo z gwintem zewnętrznym — seria ESR:

Pełna gama szybkozłączy LUDECKE w profilu FRANCUSKIM (Standard RPL/RMI) obejmuje serię standardową ESFM (DN 6) i ESF (DN 9) — do 15 bar i +200°C — oraz serię ESR (DN 8) niskotemperaturową (do +100°C i 10 bar), wyłącznie bezzaworową, z dodatkową ochroną mechaniczną portów montażowych i kolorystycznym systemem identyfikacji. Dostępne kolory pierścieni: czerwony (-RO), niebieski (-BL).

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Seria ESR wyróżnia się bezzaworową konstrukcją dla maksymalnej przepustowości oraz nietypową budową gniazd — specjalnie przygotowane porty montażowe nie wystają poza obrys formy, co chroni je przed uszkodzeniami mechanicznymi. Kolorystyczne oznaczenia kanałów (czerwony, niebieski) minimalizują ryzyko błędnego podłączenia w złożonych obiegach termoregulacji.

Uwaga: maksymalne ciśnienie robocze 10 bar; nie przekraczać temperatury +100°C. Seria ESR jest wyłącznie bezzaworowa — dla aplikacji z zaworami odcinającymi należy zastosować serie ESFM (DN 6) lub ESF (DN 9) z tej samej rodziny profilu francuskiego.
