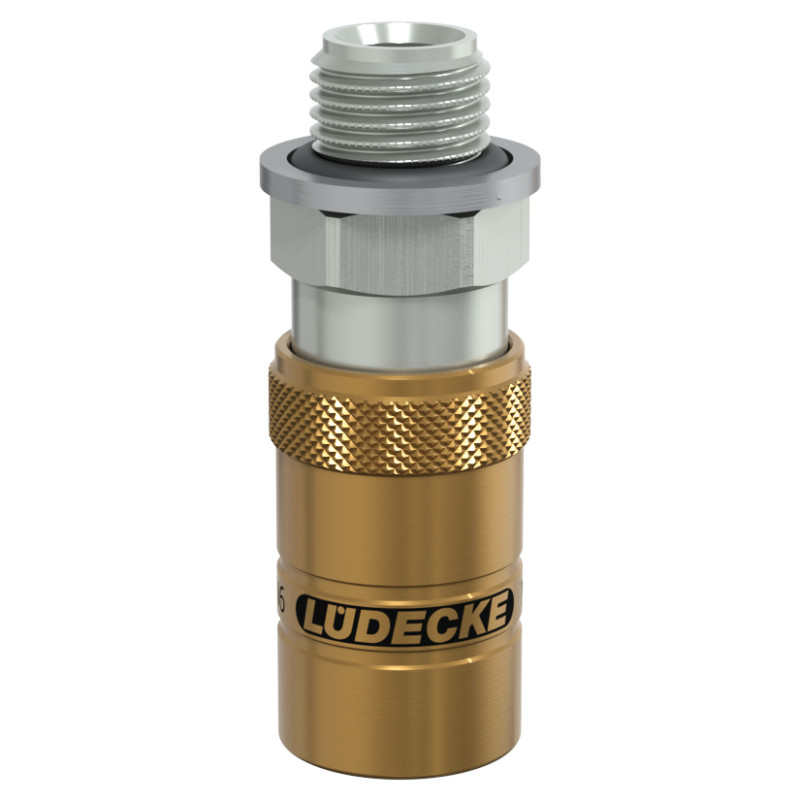

Szybkozłącze typ ESFM FM6 GNIAZDO GZ 1/4, Z ZAWOREM LUESFM14AAB LUDECKE

Szybkozłącze typ ESFM FM6 GNIAZDO GZ 1/4, Z ZAWOREM LUESFM14AAB LUDECKE

Gniazdo ESFM 14 AAB to element systemu szybkozłączy do przetwórstwa tworzyw sztucznych LUDECKE serii ESFM, kompatybilne z wtyczkami o tym samym profilu francuskim FRM. Przyłącze: gwint zewnętrzny. Średnica nominalna DN 6, ciśnienie robocze do 15 bar, temperatura medium do 200°C (olej/powietrze) lub 150°C (woda). Charakterystyczna cecha - sprzęganie jedną ręką, smukły ergonomiczny korpus z mosiądzu niklowanego, kolor tulei ryglującej (mosiężną) różnicujący wersje z zaworem.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESFM 14 AAB
• Seria: ESFM (profil FRANCUSKI FRM mini, Standard RPL/RMI, DN 6)
• Typ: gniazdo szybkozłącza, gwint zewnętrzny
• Wersja: z zaworem
• Materiał: mosiądz niklowany (cały korpus); tuleja ryglująca mosiężna
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil FRANCUSKI FRM DN 6 - łączenie z elementami serii ESFM (DN 6)

Zastosowanie:

Szybkozłącze ESFM serii FRANCUSKI FRM mini (DN 6) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych, olejowych oraz gazowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Układy z medium wodnym, olejowym oraz gazowym
• Zastosowania przemysłowe wymagające pewnego, ergonomicznego chwytu
• Aplikacje z dużymi przepływami i niskim spadkiem ciśnienia
• Szybka wymiana matryc - skrócenie cyklu produkcyjnego
• Sprzęganie jedną ręką w trudno dostępnych miejscach

Zalety:

• Profil FRANCUSKI FRM (Standard RPL/RMI) - alternatywa dla EURO i INTERNATIONAL
• Bardzo mocna konstrukcja - cały korpus z mosiądzu niklowanego
• Ergonomiczny smukły kształt - pewny chwyt, łatwe sprzęganie jedną ręką
• Doskonały przepływ przy niskim spadku ciśnienia - skrócenie cyklu produkcyjnego
• Wersja z zaworem - z zaworem zamykającym - utrzymuje medium w przewodzie po rozłączeniu

Porównanie wariantów w rodzinie gwint zewnętrzny - seria ESFM:

Pełna gama szybkozłączy LUDECKE w profilu FRANCUSKIM FRM obejmuje serie ESFM (DN 6 mini) oraz ESF (DN 9), każda dostępna w wersjach z zaworem i bez zaworu. Standardowe gwinty G (BSPP), R (BSPT) oraz NPT (American National Standard Pipe Taper). Dla aplikacji niskotemperaturowych dostępna jest również seria ESR - bezzaworowa, do +100°C i 10 bar.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Profil FRANCUSKI FRM (Standard RPL/RMI) to trzeci obok EURO i INTERNATIONAL standard szybkozłączy do termostatowania form. Szybkozłącza wodne serii ESFM / ESF wyróżnia bardzo mocna konstrukcja z mosiądzu niklowanego, ergonomiczny smukły korpus zapewniający pewny chwyt oraz doskonały przepływ przy niskim spadku ciśnienia - co skraca cykl produkcyjny.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 6) - profil FRANCUSKI FRM nie jest kompatybilny z profilami EURO ani INTERNATIONAL.
