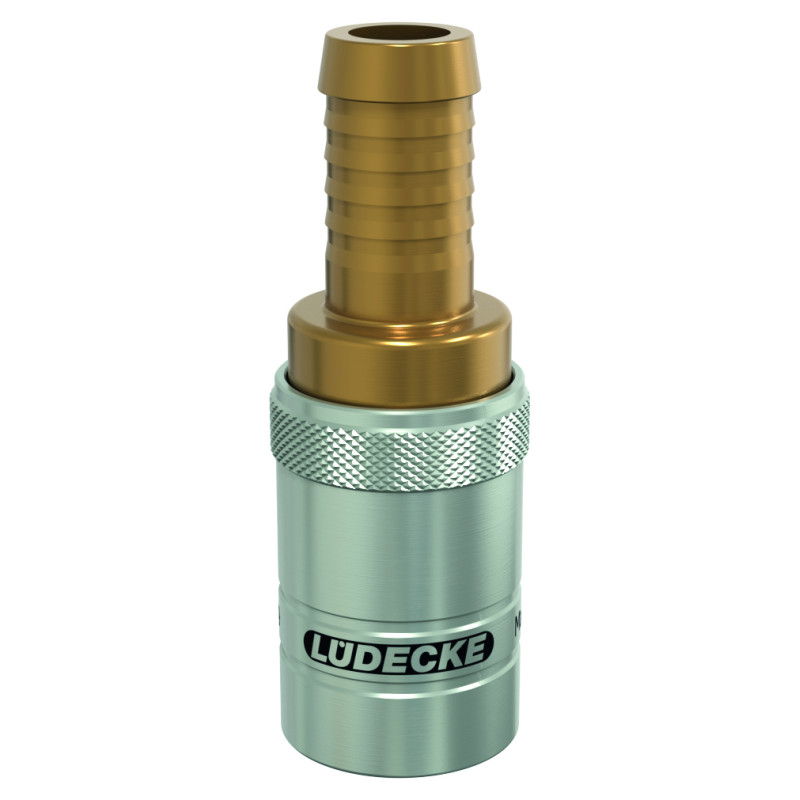

Szybkozłącze typ ESF FM9 GNIAZDO 13 MM, BEZ ZAWORU LUESF13TL LUDECKE

Szybkozłącze typ ESF FM9 GNIAZDO 13 MM, BEZ ZAWORU LUESF13TL LUDECKE

Niemieckie gniazdo szybkozłącza LUDECKE ESF 13 TL serii ESF, profil FRANCUSKI FRM (Standard RPL/RMI), to alternatywa dla profilów EURO i INTERNATIONAL w branży PTS - nadaje się również do zastosowań przemysłowych z mediami płynnymi i gazowymi. Typ przyłącza: tuleja do węża. Bardzo mocna konstrukcja z mosiądzu niklowanego, doskonały przepływ. bez zaworu - pełny swobodny przepływ medium.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESF 13 TL
• Seria: ESF (profil FRANCUSKI FRM, Standard RPL/RMI, DN 9)
• Typ: gniazdo szybkozłącza, tuleja do węża
• Wersja: bez zaworu
• Materiał: mosiądz niklowany (cały korpus); tuleja ryglująca mosiądz niklowany
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil FRANCUSKI FRM DN 9 - łączenie z elementami serii ESF (DN 9)

Zastosowanie:

Szybkozłącze ESF serii FRANCUSKI FRM (DN 9) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych, olejowych oraz gazowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Układy z medium wodnym, olejowym oraz gazowym
• Zastosowania przemysłowe wymagające pewnego, ergonomicznego chwytu
• Aplikacje z dużymi przepływami i niskim spadkiem ciśnienia
• Szybka wymiana matryc - skrócenie cyklu produkcyjnego
• Sprzęganie jedną ręką w trudno dostępnych miejscach

Zalety:

• Profil FRANCUSKI FRM (Standard RPL/RMI) - alternatywa dla EURO i INTERNATIONAL
• Bardzo mocna konstrukcja - cały korpus z mosiądzu niklowanego
• Ergonomiczny smukły kształt - pewny chwyt, łatwe sprzęganie jedną ręką
• Doskonały przepływ przy niskim spadku ciśnienia - skrócenie cyklu produkcyjnego
• Wersja bez zaworu - bez zaworu - pełny swobodny przepływ medium

Porównanie wariantów w rodzinie tuleja do węża - seria ESF:

Pełna gama szybkozłączy LUDECKE w profilu FRANCUSKIM FRM obejmuje serie ESFM (DN 6 mini) oraz ESF (DN 9), każda dostępna w wersjach z zaworem i bez zaworu. Standardowe gwinty G (BSPP), R (BSPT) oraz NPT (American National Standard Pipe Taper). Dla aplikacji niskotemperaturowych dostępna jest również seria ESR - bezzaworowa, do +100°C i 10 bar.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Profil FRANCUSKI FRM (Standard RPL/RMI) to trzeci obok EURO i INTERNATIONAL standard szybkozłączy do termostatowania form. Szybkozłącza wodne serii ESFM / ESF wyróżnia bardzo mocna konstrukcja z mosiądzu niklowanego, ergonomiczny smukły korpus zapewniający pewny chwyt oraz doskonały przepływ przy niskim spadku ciśnienia - co skraca cykl produkcyjny.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 9) - profil FRANCUSKI FRM nie jest kompatybilny z profilami EURO ani INTERNATIONAL.
