Tabela gwintów BSP/BSPT – wymiary i średnice gwintów calowych
Sprawdź tabelę gwintów BSP/BSPT. Porównaj średnicę zewnętrzną i wewnętrzną gwintu oraz ilość zwojów na cal, aby łatwiej dobrać odpowiednią złączkę lub redukcję.
Gwinty BSP/BSPT – tabela wymiarów

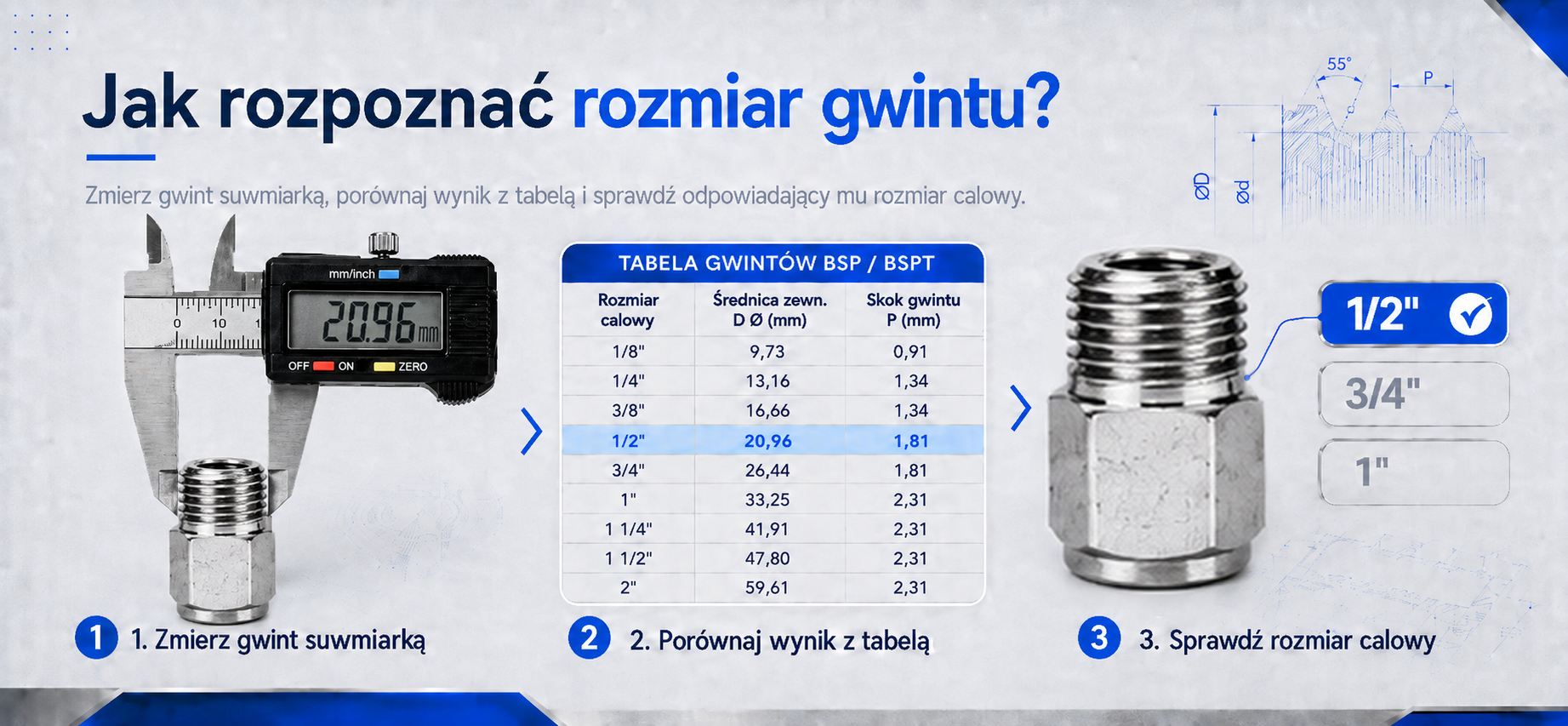

Poniższa tabela pomaga szybko zidentyfikować gwint BSP/BSPT na podstawie średnicy zewnętrznej lub wewnętrznej oraz ilości zwojów na cal. To praktyczna ściąga przy doborze złączek, redukcji, szybkozłączy i innych elementów armatury stosowanej w pneumatyce oraz instalacjach technicznych.
Tabela gwintów calowych (gwint zewnętrzny, wewnętrzny, ilość zwojów na cal)
| Gwint BSP/BSPT* (cale) |
Pomiar średnicy zewn./wewn. (mm) |
Ilość zwojów na cal |
|---|---|---|
| 1/8 | 9,7 / 8,6 | 28 |
| 1/4 | 13,2 / 11,5 | 19 |
| 3/8 | 16,7 / 15 | 19 |
| 1/2 | 21 / 18,6 | 14 |
| 5/8 | 22,9 / 20,6 | 14 |
| 3/4 | 26,4 / 24,1 | 14 |
| 1 | 33,3 / 30,3 | 11 |
| 1 1/4 | 41,9 / 39 | 11 |
| 1 1/2 | 47,8 / 44,9 | 11 |
| 2 | 59,6 / 56,7 | 11 |
| 2 1/2 | 75,2 / 72,2 | 11 |
| 3 | 87,9 / 84,9 | 11 |
| 4 | 113 / 110,1 | 11 |
| 5 | 138,4 / 135,4 | 11 |
| 6 | 163,8 / 160,9 | 11 |
* BSP/BSPT – wartości orientacyjne pomocne przy identyfikacji gwintu.
