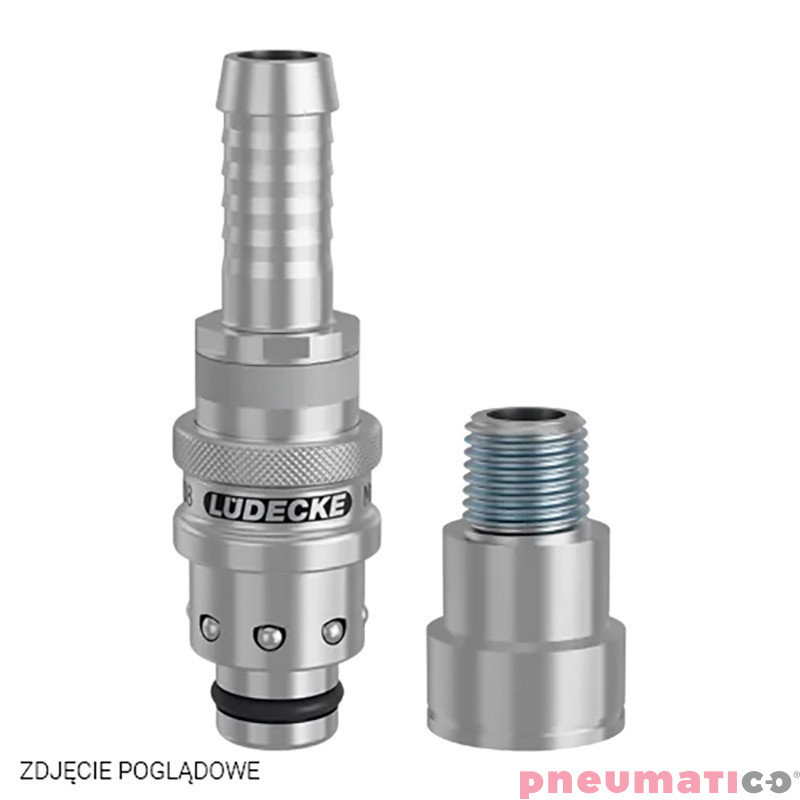

Szybkozłącze typ ESR F8 GNIAZDO Z RURKĄ D10/DŁ. 250 MM, BEZ ZAWORU LUESR250R10 LUDECKE

Szybkozłącze typ ESR F8 GNIAZDO Z RURKĄ D10/DŁ. 250 MM, BEZ ZAWORU LUESR250R10 LUDECKE

ESR 250 R10 to element systemu szybkozłączy do przetwórstwa tworzyw sztucznych LUDECKE serii ESR. Wyróżnia się bezzaworową konstrukcją dla maksymalnej przepustowości oraz niską temperaturą roboczą (do +100°C). Typ - gniazdo przedłużone bez gwintu. Poszczególne komponenty można oznaczać kolorystycznie (czerwony / niebieski) co minimalizuje ryzyko błędnego podłączenia kanałów. Udoskonalony system blokujący gwarantuje bezpieczną pracę.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESR 250 R10
• Seria: ESR (profil francuski niskotemperaturowy, Standard RPL/RMI, DN 8)
• Typ: gniazdo szybkozłącza, gniazdo przedłużone bez gwintu
• Wersja: bezzaworowa - brak zaworów odcinających, wysoka przepustowość
• Materiał: mosiądz niklowany (cały korpus, gniazdo i wtyczka)
• Uszczelnienie: FKM
• Ciśnienie robocze: maks. 10 bar
• Temperatura robocza: do +100°C (woda, olej i powietrze)
• Specjalna konstrukcja: porty montażowe nie wystają poza obrys formy
• Kolorystyczne oznaczenia komponentów (-RO czerwony, -BL niebieski) dostępne opcjonalnie

Zastosowanie:

Szybkozłącze ESR serii francuskiej niskotemperaturowej (DN 8) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form wymagających wysokiej przepustowości:

• Niskotemperaturowa termoregulacja form wtryskowych (woda chłodząca do +100°C)
• Maszyny rozdmuchowe (układy chłodzenia matryc PET)
• Aplikacje wymagające maksymalnej przepustowości (brak zaworów odcinających)
• Instalacje gdzie elementy wkręcane w formy nie mogą wystawać poza ich obrys
• Układy z kolorystycznym oznaczeniem kanałów - minimalizacja ryzyka błędnego podłączenia
• Szybka instalacja formy - łączenie jedną ręką
• Branża PTS - przetwórstwo tworzyw sztucznych, niskotemperaturowe procesy

Zalety:

• Bezzaworowa konstrukcja - maksymalna przepustowość, brak strat ciśnienia na zaworach
• Specjalne porty montażowe - elementy nie wystają poza obrys formy, chronione przed uszkodzeniem
• Kolorystyczne oznaczenia - szybka identyfikacja kanałów, minimalizacja błędnych podłączeń
• Udoskonalony system blokujący - bezpieczna praca pod ciśnieniem
• Ergonomiczna konstrukcja - szybkie łączenie jedną ręką przy instalowaniu formy

Porównanie wariantów w rodzinie gniazdo przedłużone bez gwintu - seria ESR:

Pełna gama szybkozłączy LUDECKE w profilu FRANCUSKIM (Standard RPL/RMI) obejmuje serię standardową ESFM (DN 6) i ESF (DN 9) - do 15 bar i +200°C - oraz serię ESR (DN 8) niskotemperaturową (do +100°C i 10 bar), wyłącznie bezzaworową, z dodatkową ochroną mechaniczną portów montażowych i kolorystycznym systemem identyfikacji. Dostępne kolory pierścieni: czerwony (-RO), niebieski (-BL).

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Seria ESR wyróżnia się bezzaworową konstrukcją dla maksymalnej przepustowości oraz nietypową budową gniazd - specjalnie przygotowane porty montażowe nie wystają poza obrys formy, co chroni je przed uszkodzeniami mechanicznymi. Kolorystyczne oznaczenia kanałów (czerwony, niebieski) minimalizują ryzyko błędnego podłączenia w złożonych obiegach termoregulacji.

Uwaga: maksymalne ciśnienie robocze 10 bar; nie przekraczać temperatury +100°C. Seria ESR jest wyłącznie bezzaworowa - dla aplikacji z zaworami odcinającymi należy zastosować serie ESFM (DN 6) lub ESF (DN 9) z tej samej rodziny profilu francuskiego.
