Szybkozłącze typ ESF FM9 WTYCZKA GW 3/8 . BEZ ZAWORU LUESF38NI LUDECKE

Szybkozłącze typ ESF FM9 WTYCZKA GW 3/8 . BEZ ZAWORU LUESF38NI LUDECKE

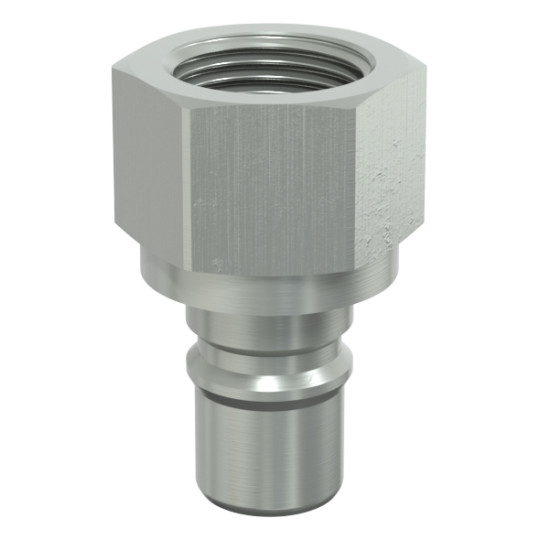

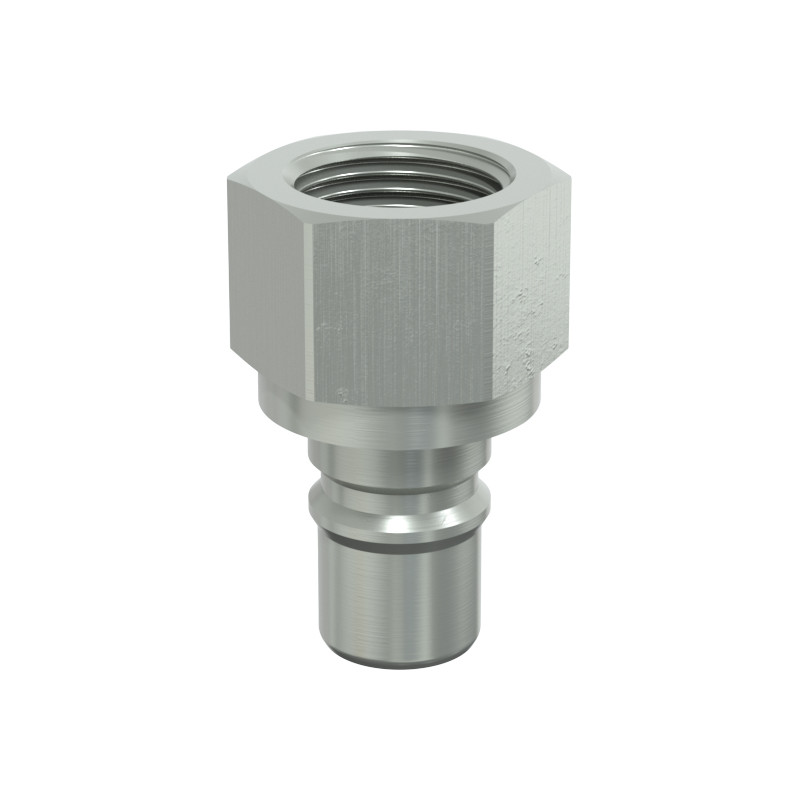

Profesjonalna wtyczka szybkozłącza wodnego ESF 38 NI z serii ESF firmy LUDECKE, profil FRANCUSKI FRM (DN 9). Element systemu szybkozłączy do przetwórstwa tworzyw sztucznych w Standardzie RPL/RMI - duży przepływ przy niskim spadku ciśnienia. Typ - gwint wewnętrzny. Korpus mosiądz niklowany. Wykonanie bez zaworu - bez zaworu - pełny swobodny przepływ medium.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESF 38 NI
• Seria: ESF (profil FRANCUSKI FRM, Standard RPL/RMI, DN 9)
• Typ: wtyczka szybkozłącza, gwint wewnętrzny
• Wersja: bez zaworu
• Materiał: mosiądz niklowany (cały korpus); tuleja ryglująca mosiądz niklowany
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil FRANCUSKI FRM DN 9 - łączenie z elementami serii ESF (DN 9)

Zastosowanie:

Szybkozłącze ESF serii FRANCUSKI FRM (DN 9) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych, olejowych oraz gazowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Układy z medium wodnym, olejowym oraz gazowym
• Zastosowania przemysłowe wymagające pewnego, ergonomicznego chwytu
• Aplikacje z dużymi przepływami i niskim spadkiem ciśnienia
• Szybka wymiana matryc - skrócenie cyklu produkcyjnego
• Sprzęganie jedną ręką w trudno dostępnych miejscach

Zalety:

• Profil FRANCUSKI FRM (Standard RPL/RMI) - alternatywa dla EURO i INTERNATIONAL
• Bardzo mocna konstrukcja - cały korpus z mosiądzu niklowanego
• Ergonomiczny smukły kształt - pewny chwyt, łatwe sprzęganie jedną ręką
• Doskonały przepływ przy niskim spadku ciśnienia - skrócenie cyklu produkcyjnego
• Wersja bez zaworu - bez zaworu - pełny swobodny przepływ medium

Porównanie wariantów w rodzinie gwint wewnętrzny - seria ESF:

Pełna gama szybkozłączy LUDECKE w profilu FRANCUSKIM FRM obejmuje serie ESFM (DN 6 mini) oraz ESF (DN 9), każda dostępna w wersjach z zaworem i bez zaworu. Standardowe gwinty G (BSPP), R (BSPT) oraz NPT (American National Standard Pipe Taper). Dla aplikacji niskotemperaturowych dostępna jest również seria ESR - bezzaworowa, do +100°C i 10 bar.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Profil FRANCUSKI FRM (Standard RPL/RMI) to trzeci obok EURO i INTERNATIONAL standard szybkozłączy do termostatowania form. Szybkozłącza wodne serii ESFM / ESF wyróżnia bardzo mocna konstrukcja z mosiądzu niklowanego, ergonomiczny smukły korpus zapewniający pewny chwyt oraz doskonały przepływ przy niskim spadku ciśnienia - co skraca cykl produkcyjny.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 9) - profil FRANCUSKI FRM nie jest kompatybilny z profilami EURO ani INTERNATIONAL.
