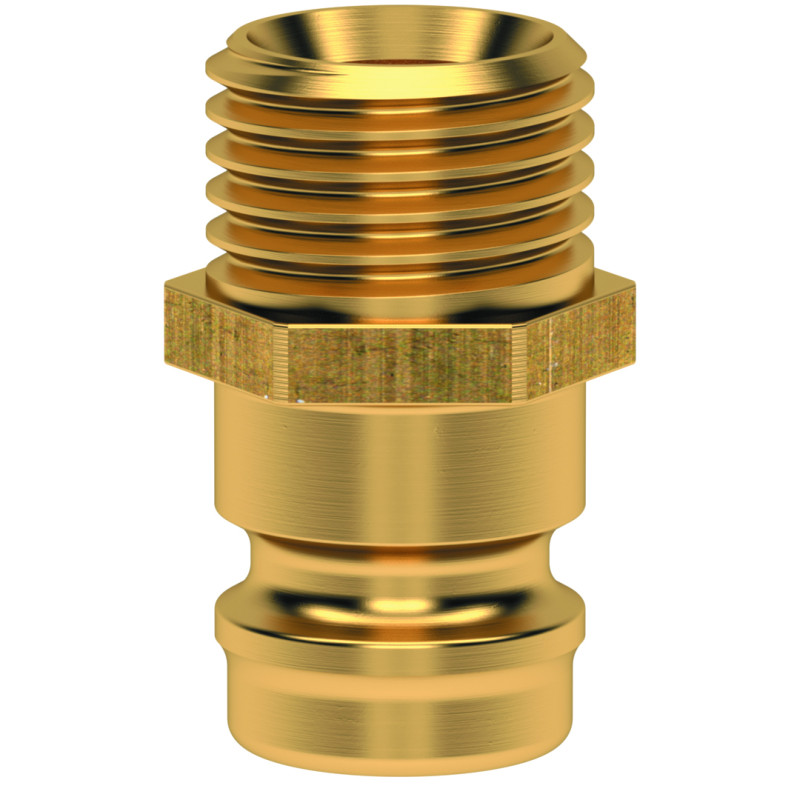

Szybkozłącze typ ESH E9 WTYCZKA GZ M14X1.5, BEZ ZAWORU LUESH1415NA LUDECKE

Szybkozłącze typ ESH E9 WTYCZKA GZ M14X1.5, BEZ ZAWORU LUESH1415NA LUDECKE

ESH 1415 NA to wtyczka szybkozłącza serii ESH LUDECKE (profil EURO, DN 9), przeznaczona do łączenia z gniazd ESH/ESHT. Typ przyłącza - gwint zewnętrzny z wewnętrznym stożkiem 60°. Stosowana w układach termostatowania form wtryskowych i rozdmuchowych, gdzie wymagane jest pewne i szybkie połączenie z medium wodnym lub olejowym. Wersja bez zaworu.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESH 1415 NA
• Seria: ESH (profil EURO, DN 9)
• Typ: wtyczka szybkozłącza, gwint zewnętrzny z wewnętrznym stożkiem 60°
• Wersja: bez zaworu
• Materiał: mosiądz (standard) lub stal nierdzewna 1.4305 (wariant ESHE); tuleja ryglująca mosiądz niklowany
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil EURO DN 9 - łączenie wyłącznie z elementami tej samej serii

Zastosowanie:

Szybkozłącze ESH serii EURO (DN 9) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych i olejowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Systemy chłodzenia i podgrzewania matryc oraz wykrojników
• Obiegi z gorącą lub zimną wodą oraz olejem termicznym
• Centra obróbcze i prasy z układem termoregulacji
• Szybka wymiana matryc - skrócenie czasu przezbrojenia
• Aplikacje wymagające jednoręcznego sprzęgania w trudno dostępnych miejscach

Zalety:

• Profil EURO - najpopularniejszy standard europejski
• Sprzęganie jedną ręką - wygodna obsługa w ciasnych przestrzeniach
• Wersja bez zaworu - bez zaworu - szybkie rozłączenie z pełnym swobodnym przepływem medium
• Identyfikacja wzrokowa - kolor tulei ryglującej różnicuje wersje
• Wytrzymałość - ciśnienie do 15 bar, temperatura do 200°C

Porównanie wariantów w rodzinie gwint zewnętrzny z wewnętrznym stożkiem 60° - seria ESH:

Pełna gama szybkozłączy LUDECKE do przetwórstwa tworzyw sztucznych obejmuje serie ESHM (DN 6 mini), ESH (DN 9) oraz ESHG (DN 13), każda dostępna w wersjach z zaworem i bez zaworu, w wykonaniu z mosiądzu lub stali nierdzewnej. Dla wybranych modeli serii ESHM, ESHME, ESH oraz ESHE dostępne jest dodatkowe zabezpieczenie SECURITY LOCK chroniące przed przypadkowym rozłączeniem pod ciśnieniem.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria), specjalizujący się w rozwiązaniach dla przemysłu przetwórstwa tworzyw sztucznych. Szybkozłącza wodne serii ESHM / ESH / ESHG to standard w termostatowaniu form wtryskowych - sprawdzone konstrukcyjnie, dostępne magazynowo, kompatybilne z systemem EURO obecnym na rynku europejskim od dekad.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych dla danego medium. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 9) - łączenie z elementami innej serii nie jest możliwe.
