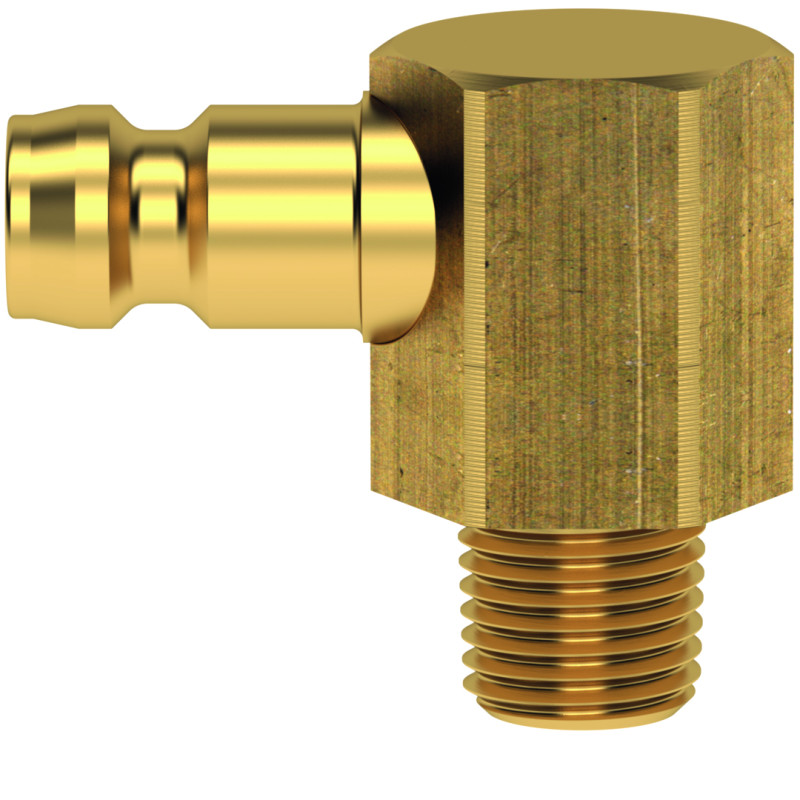

Szybkozłącze typ ESHM E6 WTYCZKA GZ M14X1.5/90 STOPNI, BEZ ZAWORU LUESHM1415NA-90 LUDECKE

Szybkozłącze typ ESHM E6 WTYCZKA GZ M14X1.5/90 STOPNI, BEZ ZAWORU LUESHM1415NA-90 LUDECKE

Niemiecka wtyczka LUDECKE ESHM 1415 NA-90 serii ESHM, profil EURO mini, jest częścią systemu szybkozłączy do termostatowania form. Łączy się z gniazdami gniazd ESHM/ESHMT. Typ przyłącza: gwint zewnętrzny z wewnętrznym stożkiem 60° (90°). bez zaworu - szybkie rozłączenie z pełnym swobodnym przepływem medium.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESHM 1415 NA-90
• Seria: ESHM (profil EURO mini, DN 6)
• Typ: wtyczka szybkozłącza, gwint zewnętrzny z wewnętrznym stożkiem 60° (90°)
• Wersja: bez zaworu
• Materiał: mosiądz (standard) lub stal nierdzewna 1.4305 (wariant ESHME); tuleja ryglująca mosiądz niklowany
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil EURO mini DN 6 - łączenie wyłącznie z elementami tej samej serii

Zastosowanie:

Szybkozłącze ESHM serii EURO mini (DN 6) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych i olejowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Systemy chłodzenia i podgrzewania matryc oraz wykrojników
• Obiegi z gorącą lub zimną wodą oraz olejem termicznym
• Centra obróbcze i prasy z układem termoregulacji
• Szybka wymiana matryc - skrócenie czasu przezbrojenia
• Aplikacje wymagające jednoręcznego sprzęgania w trudno dostępnych miejscach

Zalety:

• Profil EURO - najpopularniejszy standard europejski
• Sprzęganie jedną ręką - wygodna obsługa w ciasnych przestrzeniach
• Wersja bez zaworu - bez zaworu - szybkie rozłączenie z pełnym swobodnym przepływem medium
• Identyfikacja wzrokowa - kolor tulei ryglującej różnicuje wersje
• Wytrzymałość - ciśnienie do 15 bar, temperatura do 200°C

Porównanie wariantów w rodzinie gwint zewnętrzny z wewnętrznym stożkiem 60° (90°) - seria ESHM:

Pełna gama szybkozłączy LUDECKE do przetwórstwa tworzyw sztucznych obejmuje serie ESHM (DN 6 mini), ESH (DN 9) oraz ESHG (DN 13), każda dostępna w wersjach z zaworem i bez zaworu, w wykonaniu z mosiądzu lub stali nierdzewnej. Dla wybranych modeli serii ESHM, ESHME, ESH oraz ESHE dostępne jest dodatkowe zabezpieczenie SECURITY LOCK chroniące przed przypadkowym rozłączeniem pod ciśnieniem.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria), specjalizujący się w rozwiązaniach dla przemysłu przetwórstwa tworzyw sztucznych. Szybkozłącza wodne serii ESHM / ESH / ESHG to standard w termostatowaniu form wtryskowych - sprawdzone konstrukcyjnie, dostępne magazynowo, kompatybilne z systemem EURO obecnym na rynku europejskim od dekad.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych dla danego medium. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 6) - łączenie z elementami innej serii nie jest możliwe.
