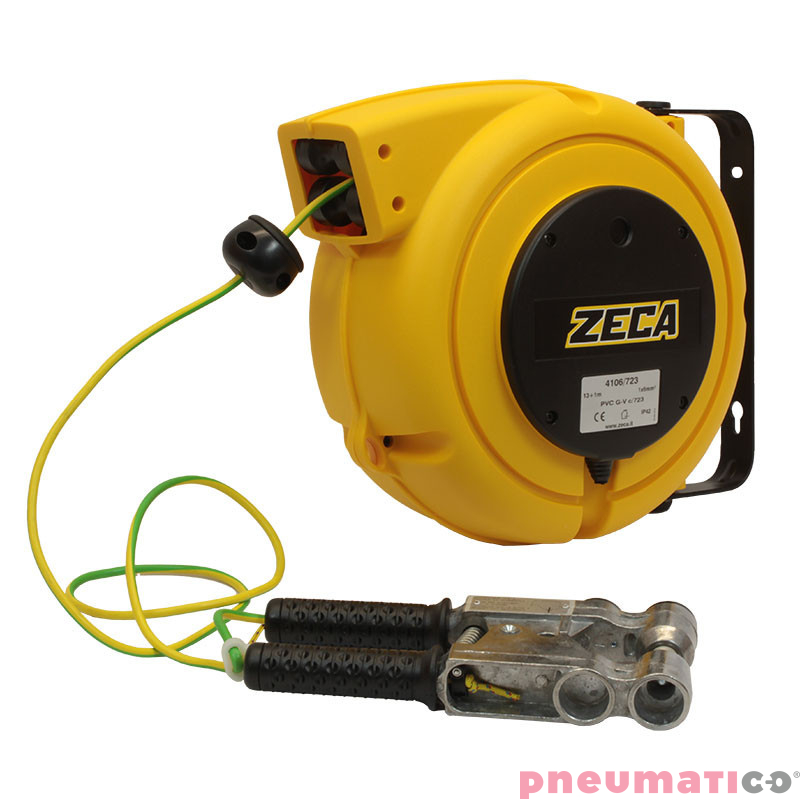

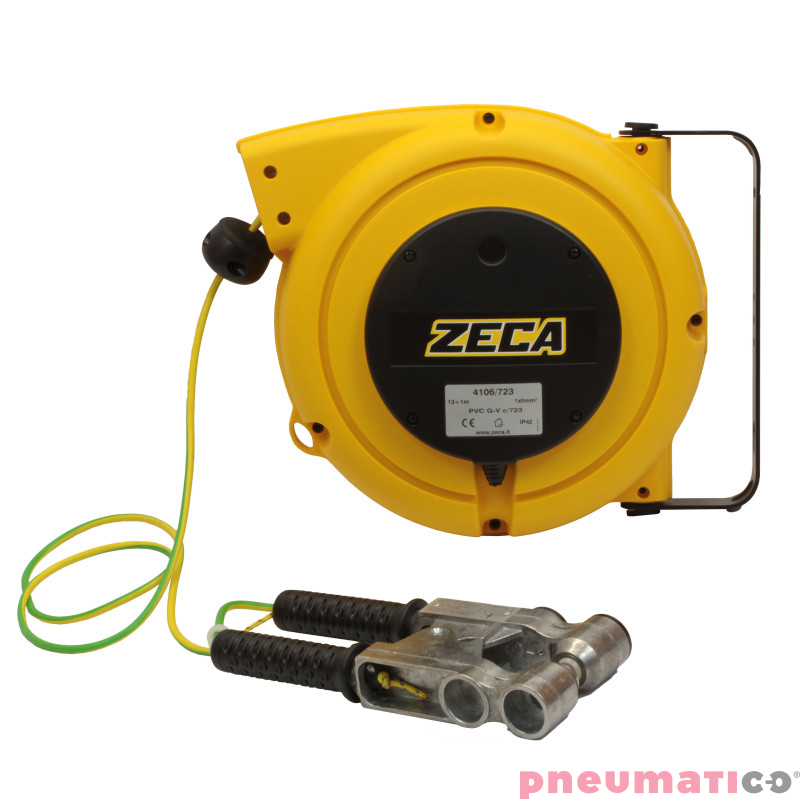

Zwijadło do przewodu uziemiającego 1x6mm² ZECA z zaciskiem przeciwwybuchowym ATEX 4106/723 16m

Zwijadło do przewodu uziemiającego 1x6mm² ZECA z zaciskiem ATEX 4106/723 16m

Zwijadło ZECA 4106/723 to zaawansowane technicznie urządzenie przeznaczone do bezpiecznego prowadzenia przewodów uziemiających w strefach o podwyższonym ryzyku wybuchu. Wyposażone w elastyczny przewód PVC o przekroju 1x6 mm² i długości 16 metrów, umożliwia skuteczne odprowadzanie ładunków elektrostatycznych, minimalizując ryzyko zapłonu mieszanin gazowo-pyłowych.

Konstrukcja korpusu wykonana jest z odpornego technopolimeru, który zapewnia trwałość i niezawodność nawet w trudnych warunkach przemysłowych. System pracy urządzenia może działać w trybie ciągłym lub zapadkowym, co pozwala na elastyczne dopasowanie do potrzeb użytkownika.

Model ten wyposażony jest w certyfikowany, przeciwwybuchowy zacisk ATEX, zgodny z wymogami dla atmosfer grupy IIC (gazy i pyły łatwopalne). Zacisk ten gwarantuje bezpieczne połączenie uziemiające w strefach zagrożonych wybuchem, zgodnie z normami ATEX dla stref 1 i 2.

Dane techniczne bębna:

• długość przewodu: 16 m
• typ kabla: H05 V-F, PVC, izolacja 500V
• przekrój przewodu: 1 x 6 mm²
• średnica przewodu: 5,5 mm
• napięcie izolacji kolektora: 2,5 KV
• pojemność kolektora: 20 A
• stopień ochrony: IP42
• temperatura robocza: -5°C / +50°
• typ przewodu: bardzo elastyczny PVC
• materiał obudowy: technopolimer
• sprężyna powrotna: stal ocynkowana
• szczęki: stalowe, ocynkowane

Bęben kablowy nie jest przeciwwybuchowy - zamontuj szpulę kablową w „bezpiecznym obszarze” zgodnie z Dyrektywą 99/92/WE

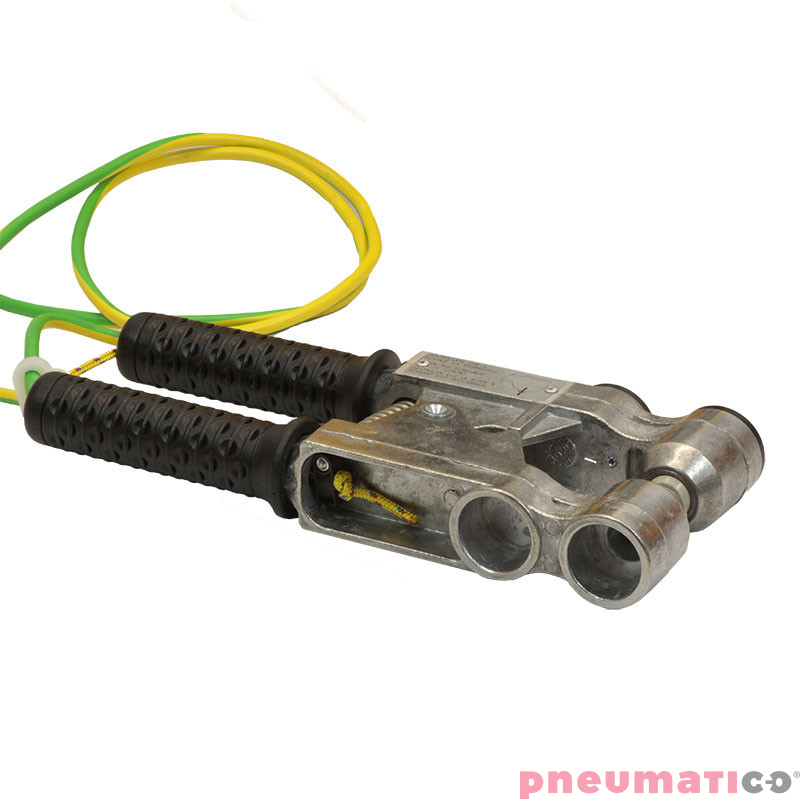

Dane techniczne zacisku:

• tryb ochrony: II 2 G Ex d IIC T6 Gb; II 2 D Ex tb IIIC T85°C Db
• zgodny z normami: EN 60079-0:2009; EN 60079-1:2007; EN 60529:1997+A1; EN 60079-31:2009
• atest: CESI 03 ATEX 101X
• zgodny z dyrektywą: ATEX 94/9/EC
• napięcie izolacji: 3 KV
• prąd znamionowy: 10 A
• waga: 0,65 kg
• otwór: 3 - 20 mm
• wymiary: 250 x 110 x 35 mm
• stopień ochrony: IP65
• temperatura otoczenia: -20°C / + 55°C
• Nadaje się do stosowania w atmosferach potencjalnie wybuchowych, w których występują gazy i pyły łatwopalne grupy IIC
• Wyposażony w odporny na rozdarcie system otwierania

Zwijadło - zwijacz posiada dwa tryby pracy:

Tryb zapadkowy 7A

Umożliwia blokowanie przewodu na wybranej długości, co pozwala na precyzyjne i bezpieczne ustawienie uziemienia. Mechanizm zapadkowy aktywuje się co 50 cm, przy czym słychać charakterystyczny dźwięk kliknięcia. Tryb zalecany do prac z narzędziami pneumatycznymi i elektrycznymi, gdy konieczna jest stabilna pozycja przewodu.

Tryb pracy ciągłej 7B

Zapadka blokująca zostaje wyłączona, co pozwala na płynne rozwijanie i automatyczne zwijanie przewodu bez zatrzymań. Idealny do dynamicznych zastosowań, takich jak współpraca z wciągarkami, suwnicami lub systemami dźwigowymi. Po zakończeniu pracy przewód należy zwijać ostrożnie – nie wolno go puszczać, by uniknąć ryzyka urazu.

Bębny uziemiające są dostarczane z włączonym urządzeniem zatrzymującym przewód 7.

Zastosowanie zwijaczy - zwijarek uziemiających:

• Magazyny: Stosowane w miejscach, gdzie konieczne jest zabezpieczenie przed wyładowaniami elektrostatycznymi przy przeładunku łatwopalnych materiałów. Zwijadło uziemiające pozwala na zachowanie ciągłości uziemienia w trakcie całego procesu logistycznego. Jest niezbędne dla zachowania norm BHP w strefach zagrożonych wybuchem.
• Rafinerie i przemysł chemiczny: Chroni przed iskrzeniem i wyładowaniami elektrostatycznymi podczas przepompowywania cieczy łatwopalnych. Dzięki solidnej konstrukcji i odporności materiałów na chemikalia zapewnia długą żywotność. Ułatwia obsługę i poprawia bezpieczeństwo w strefach EX.
• Transport zbiornikowy i przemysł morski: Umożliwia skuteczne uziemienie cystern paliwowych, kontenerów chemicznych oraz zbiorników przewożonych drogą morską. Zwijadło pracuje niezawodnie nawet w trudnych warunkach atmosferycznych. Umożliwia szybkie podłączenie i bezpieczne odłączenie przewodu.

Zwijadła uziemiające lub urządzenia do uziemienia są używane w miejscach, gdzie konieczne jest zapewnienie bezpiecznego uziemienia urządzeń elektrycznych lub systemów, aby zminimalizować ryzyko porażenia prądem elektrycznym, uszkodzeń sprzętu i uniknąć wyładowań elektrostatycznych.

1. Przemysł elektryczny: W zakładach produkcyjnych, elektrowniach, stacjach transformatorowych i innych miejscach, gdzie występują duże ilości energii elektrycznej, zwijadła uziemiające są stosowane do uziemienia urządzeń, maszyn, a także do bezpiecznego rozładowywania ładunków elektrostatycznych.
2. Przemysł chemiczny: W obszarach, gdzie istnieje ryzyko wystąpienia elektrostatyki i potencjalne zagrożenie dla bezpieczeństwa podczas procesów chemicznych, zwijadła uziemiające są używane do uziemienia zbiorników, rur, pomp i innych urządzeń.
3. Laboratoria elektroniczne: W laboratoriach, gdzie pracuje się z delikatnymi urządzeniami elektronicznymi, zwijadła uziemiające są stosowane do kontrolowanego uziemiania sprzętu i eliminowania ryzyka uszkodzeń spowodowanych elektrostatyką.
4. Gospodarstwa przemysłowe: W zakładach przemysłowych, takich jak gospodarstwa mleczne, browary czy zakłady spożywcze, zwijadła uziemiające mogą być używane do zapobiegania wyładowaniom elektrostatycznym podczas procesów produkcji i pakowania.
5. Laboratoria chemiczne: W laboratoriach chemicznych, gdzie manipuluje się substancjami chemicznymi i istnieje ryzyko elektrostatyczne, zwijadła uziemiające są stosowane do bezpiecznego uziemiania sprzętu i zapobiegania niebezpiecznym iskrzeniom.
6. Transport i rafinerie: W branżach związanych z transportem paliw, takich jak rafinerie ropy naftowej, zwijadła uziemiające są używane do uziemienia cystern, przewodów i innych urządzeń, aby uniknąć niebezpieczeństwa iskier i wybuchów.
7. Laboratoria badawcze: W laboratoriach badawczych, gdzie pracuje się z precyzyjnymi instrumentami, zwijadła uziemiające są używane do uziemiania stołów roboczych, komputerów i innych urządzeń elektrycznych.
8. Obiekty wojskowe: W obszarach wojskowych, gdzie bezpieczeństwo elektryczne jest kluczowe, zwijadła uziemiające są stosowane do uziemiania sprzętu komunikacyjnego, generatorów i innych urządzeń.

Zwijadła uziemiające są kluczowym elementem w zapewnianiu bezpieczeństwa elektrycznego w różnych środowiskach, gdzie występuje ryzyko elektrostatyczne. Ich zastosowanie pomaga zminimalizować ryzyko porażenia prądem, uszkodzeń elektrycznych urządzeń i potencjalnych zagrożeń dla personelu.

Rysunek 1: Schemat instalacji z bębnem kablowym zamontowanym na słupie uziemiającym i zaciskiem podłączonym do cysterny.

Rysunek 2: schemat instalacji z bębnem kablowym zamontowanym na cysternie i zaciskiem podłączonym do Zacisk podłączony do słupa uziemiającego.

Pobierz kartę katalogową do zwijadła przewodu uziemiającego ZECA
