Zwijadło do przewodu uziemiającego 1x16mm² ZECA 6193/PRC 17m

Zwijadło - zwijacz do przewodu uziemiającego 1x16mm² ZECA 6193/PRC 17m

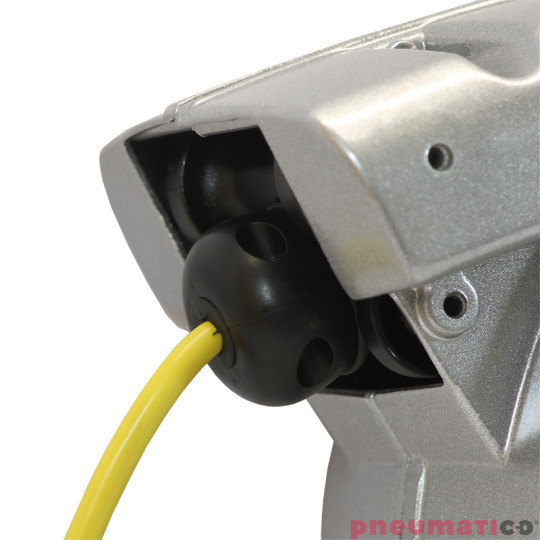

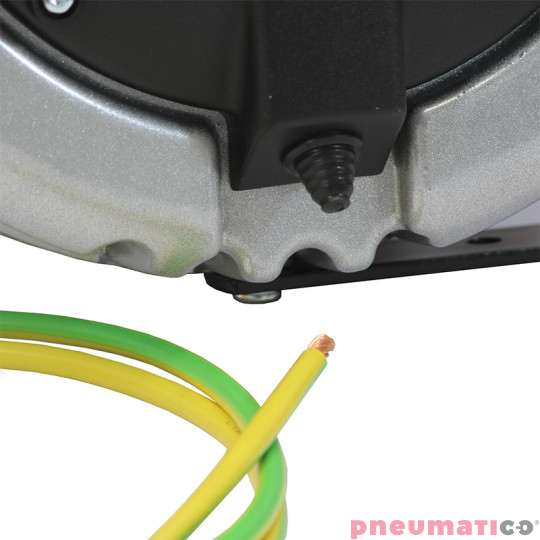

Zwijadło ZECA 6193/PRC  to specjalistyczne urządzenie przeznaczone do skutecznego rozwijania i automatycznego zwijania przewodu uziemiającego w środowiskach przemysłowych o podwyższonym ryzyku elektrostatycznym. Wyposażone w wytrzymały, elastyczny przewód PVC o przekroju 1x16 mm² i długości 17 metrów, umożliwia efektywne odprowadzanie ładunków elektrostatycznych z pojazdów, cystern, kontenerów oraz innego sprzętu, co znacząco podnosi bezpieczeństwo pracy w miejscach zagrożonych wybuchem lub pożarem.

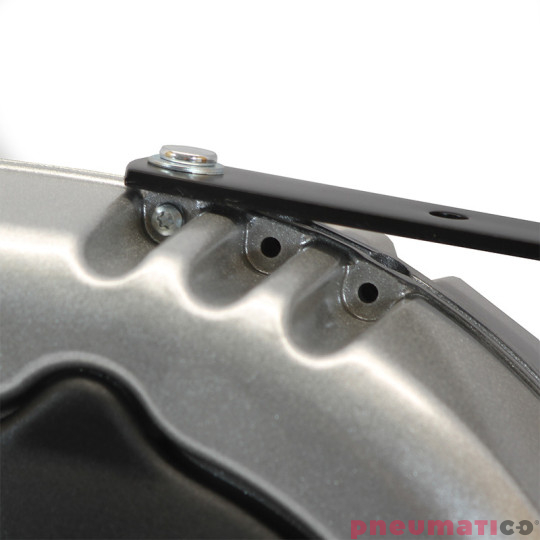

Solidna obudowa wykonana z aluminium zapewnia odporność na uszkodzenia mechaniczne, korozję i działanie czynników chemicznych. Dzięki dwóm trybom pracy - ciągłemu i zapadkowemu – zwijadło może być łatwo dostosowane do specyfiki danego zastosowania. Urządzenie posiada sprężynę powrotną ze stali ocynkowanej oraz wytrzymały uchwyt montażowy. To niezawodne narzędzie między innymi dla przemysłu, transportu i logistyki.

Dane techniczne:

• długość przewodu: 17 m

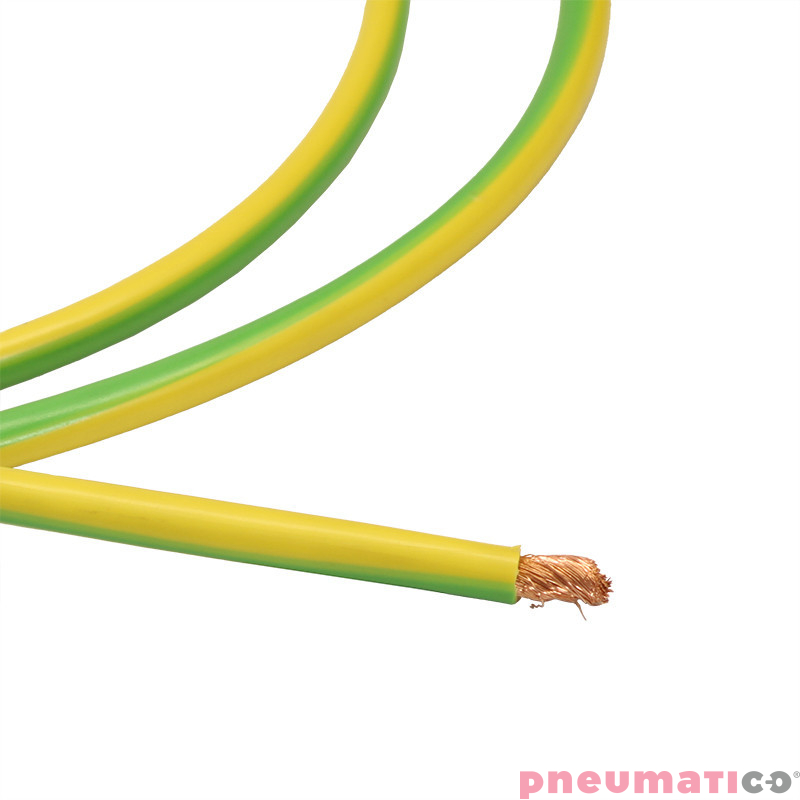

• typ kabla: H05 V-F, PVC, izolacja 500V
• przekrój przewodu: 1 x 16 mm²
• średnica przewodu: 8 mm
• napięcie izolacji kolektora: 2,5 KV
• pojemność kolektora: 40 A
• typ przewodu: bardzo elastyczny PVC
• stopień ochrony: IP42
• temperatura robocza: -5°C / +50°
• materiał obudowy: aluminium
• sprężyna powrotna: stal ocynkowana

Dyrektywy europejskie:

• 2014/35/UE
• 2006/42/CE
• 2011/65/UE

Zwijadło - zwijacz posiada dwa tryby pracy:

Bębny na wąż są dostarczane z włączonym urządzeniem zatrzymującym wąż 7.

Tryb zapadkowy 7A

Umożliwia blokowanie przewodu na wybranej długości, co pozwala na precyzyjne i bezpieczne ustawienie uziemienia. Mechanizm zapadkowy aktywuje się co 50 cm, przy czym słychać charakterystyczny dźwięk kliknięcia. Tryb zalecany do prac z narzędziami pneumatycznymi i elektrycznymi, gdy konieczna jest stabilna pozycja przewodu.

Tryb pracy ciągłej 7B

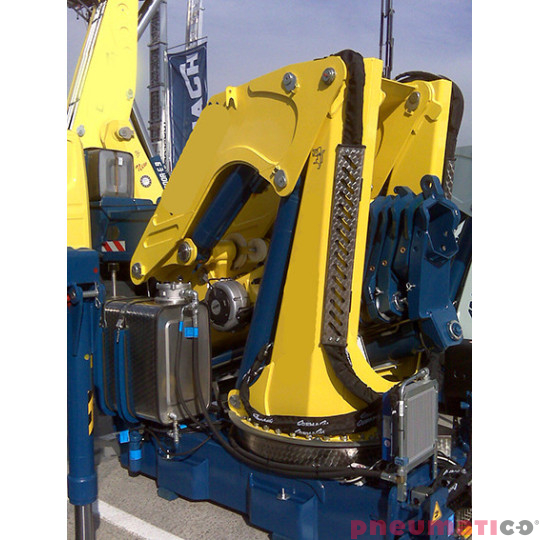

Zapadka blokująca zostaje wyłączona, co pozwala na płynne rozwijanie i automatyczne zwijanie przewodu bez zatrzymań. Idealny do dynamicznych zastosowań, takich jak współpraca z wciągarkami, suwnicami lub systemami dźwigowymi. Po zakończeniu pracy przewód należy zwijać ostrożnie – nie wolno go puszczać, by uniknąć ryzyka urazu.

Bębny uziemiające są dostarczane z włączonym urządzeniem zatrzymującym przewód 7.

Zastosowanie zwijaczy - zwijarek uziemiających:

• Magazyny: Stosowane w miejscach, gdzie konieczne jest zabezpieczenie przed wyładowaniami elektrostatycznymi przy przeładunku łatwopalnych materiałów. Zwijadło uziemiające pozwala na zachowanie ciągłości uziemienia w trakcie całego procesu logistycznego. Jest niezbędne dla zachowania norm BHP w strefach zagrożonych wybuchem.
• Rafinerie i przemysł chemiczny: Chroni przed iskrzeniem i wyładowaniami elektrostatycznymi podczas przepompowywania cieczy łatwopalnych. Dzięki solidnej konstrukcji i odporności materiałów na chemikalia zapewnia długą żywotność. Ułatwia obsługę i poprawia bezpieczeństwo w strefach EX.
• Transport zbiornikowy i przemysł morski: Umożliwia skuteczne uziemienie cystern paliwowych, kontenerów chemicznych oraz zbiorników przewożonych drogą morską. Zwijadło pracuje niezawodnie nawet w trudnych warunkach atmosferycznych. Umożliwia szybkie podłączenie i bezpieczne odłączenie przewodu.

Zwijadła uziemiające lub urządzenia do uziemienia są używane w miejscach, gdzie konieczne jest zapewnienie bezpiecznego uziemienia urządzeń elektrycznych lub systemów, aby zminimalizować ryzyko porażenia prądem elektrycznym, uszkodzeń sprzętu i uniknąć wyładowań elektrostatycznych.

1. Przemysł elektryczny: W zakładach produkcyjnych, elektrowniach, stacjach transformatorowych i innych miejscach, gdzie występują duże ilości energii elektrycznej, zwijadła uziemiające są stosowane do uziemienia urządzeń, maszyn, a także do bezpiecznego rozładowywania ładunków elektrostatycznych.
2. Przemysł chemiczny: W obszarach, gdzie istnieje ryzyko wystąpienia elektrostatyki i potencjalne zagrożenie dla bezpieczeństwa podczas procesów chemicznych, zwijadła uziemiające są używane do uziemienia zbiorników, rur, pomp i innych urządzeń.
3. Laboratoria elektroniczne: W laboratoriach, gdzie pracuje się z delikatnymi urządzeniami elektronicznymi, zwijadła uziemiające są stosowane do kontrolowanego uziemiania sprzętu i eliminowania ryzyka uszkodzeń spowodowanych elektrostatyką.
4. Gospodarstwa przemysłowe: W zakładach przemysłowych, takich jak gospodarstwa mleczne, browary czy zakłady spożywcze, zwijadła uziemiające mogą być używane do zapobiegania wyładowaniom elektrostatycznym podczas procesów produkcji i pakowania.
5. Laboratoria chemiczne: W laboratoriach chemicznych, gdzie manipuluje się substancjami chemicznymi i istnieje ryzyko elektrostatyczne, zwijadła uziemiające są stosowane do bezpiecznego uziemiania sprzętu i zapobiegania niebezpiecznym iskrzeniom.
6. Transport i rafinerie: W branżach związanych z transportem paliw, takich jak rafinerie ropy naftowej, zwijadła uziemiające są używane do uziemienia cystern, przewodów i innych urządzeń, aby uniknąć niebezpieczeństwa iskier i wybuchów.
7. Laboratoria badawcze: W laboratoriach badawczych, gdzie pracuje się z precyzyjnymi instrumentami, zwijadła uziemiające są używane do uziemiania stołów roboczych, komputerów i innych urządzeń elektrycznych.
8. Obiekty wojskowe: W obszarach wojskowych, gdzie bezpieczeństwo elektryczne jest kluczowe, zwijadła uziemiające są stosowane do uziemiania sprzętu komunikacyjnego, generatorów i innych urządzeń.

Zwijadła uziemiające są kluczowym elementem w zapewnianiu bezpieczeństwa elektrycznego w różnych środowiskach, gdzie występuje ryzyko elektrostatyczne. Ich zastosowanie pomaga zminimalizować ryzyko porażenia prądem, uszkodzeń elektrycznych urządzeń i potencjalnych zagrożeń dla personelu.

Rysunek 1: Schemat instalacji z bębnem kablowym zamontowanym na słupie uziemiającym i zaciskiem podłączonym do cysterny.

Rysunek 2: schemat instalacji z bębnem kablowym zamontowanym na cysternie i zaciskiem podłączonym do Zacisk podłączony do słupa uziemiającego.

Pobierz kartę katalogową do zwijadła przewodu uziemiającego ZECA

Zeca może pochwalić się ponad 90-letnim zaangażowaniem, pasją, odpowiedzialnością i innowacjami obejmującymi cztery pokolenia, zawsze z myślą o przyszłości. Z małego warsztatu i laboratorium Zeca przekształciła się w firmę eksportującą narzędzia na pięć kontynentów i spełniającą wymagania profesjonalistów poszukujących doskonałości mechanicznej, innowacji technicznej, a także unikalnego włoskiego designu.
