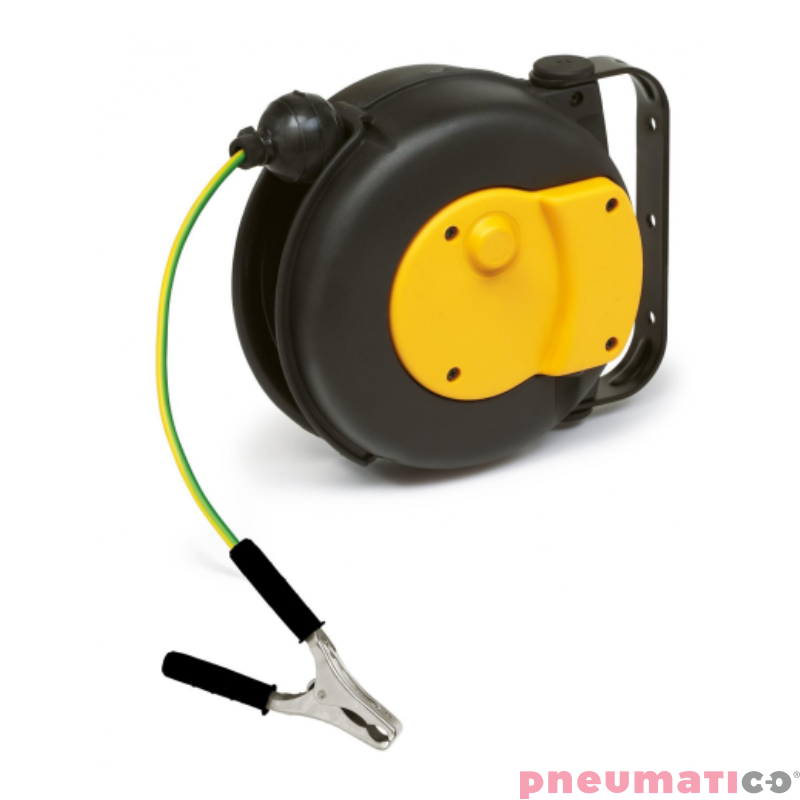

Zwijadło do przewodu uziemiającego 1x6mm² ZECA 9006/314 16m

Zwijadło - zwijacz do przewodu uziemiającego ZECA 9006/314 1x6mm 16m

Zwijadła przewodów z uziemieniem są niezbędne podczas wykonywania operacji związanych z przenoszeniem zbiorników zawierających substancje łatwopalne, aby uniknąć niebezpiecznych ładunków elektrostatycznych i umożliwić pracę z zachowaniem pełnego bezpieczeństwa. Wybór pomiędzy modelami zwijadeł przewodów powinien być dokonany przez klienta w zależności od miejsca ich użytkowania.

Wyposażone w żółto-zielony przewód H05 V-F o przekroju 1x6 mm² i długości 16 metrów, zapewnia bezpieczne uziemienie cystern, zbiorników, maszyn oraz stanowisk roboczych, w których istnieje ryzyko iskrzenia.

Dzięki automatycznemu mechanizmowi zwijania przewód jest szybko i płynnie zwijany na bęben, co minimalizuje ryzyko uszkodzenia kabla oraz eliminuje plątanie się przewodów w miejscu pracy. Wytrzymała obudowa zwijadła wykonana z trwałych materiałów chroni przewód przed uszkodzeniami mechanicznymi, zapewniając długą żywotność urządzenia.

Dane techniczne:

• długość przewodu: 6+1 m
• typ przewodu: H05 V-F - przewód o powłoce i izolacji z żył PVC
• przekrój przewodu: 1x6 mm²
• średnica przewodu: 5,5 mm
• stopień ochrony IP42
• napięcie izolacji kolektora 2,5 KV
• pojemność kolektora: 10 A
• wymiary: 215 x 105 mm

Cechy:

• służą do eliminacji ładunków elektrostatycznych (np. cysterna z paliwem, ładunki elektrowęglowe, materiały łatwopalne itp.)
• obudowa zwijadła z technopolimeru

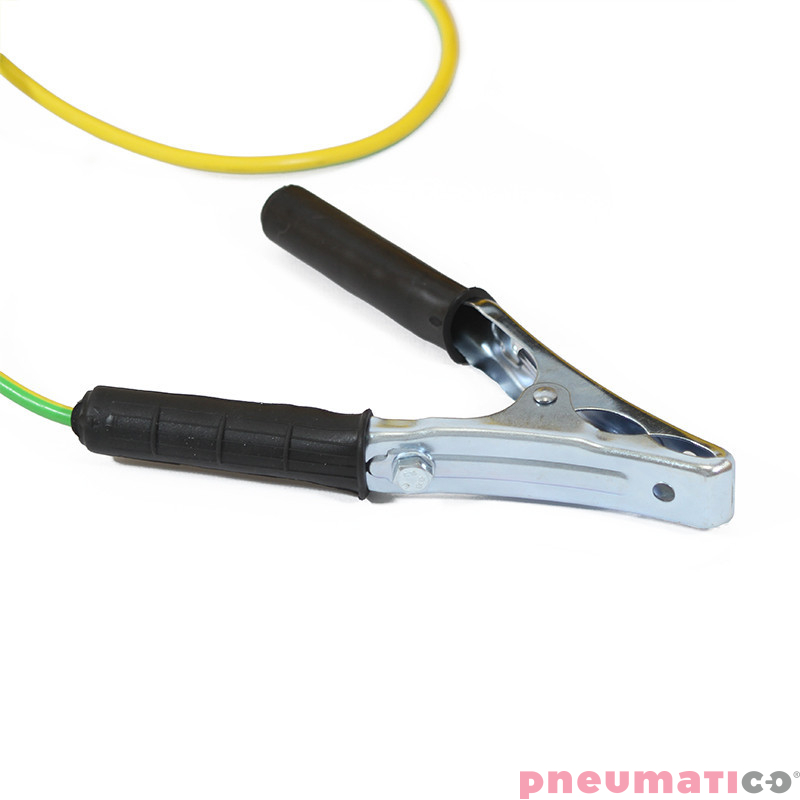

• mocne szczęki z blachy stalowej ocynkowanej
• sprężyna powrotna ze stali ocynkowanej

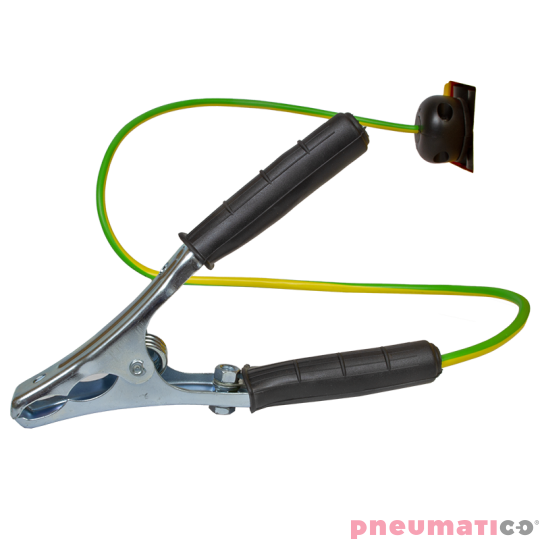

• uchwyty izolacyjne wykonane z tworzywa sztucznego odpornego na oleje, kwasy, rozpuszczalniki, odpornego na zmiany temperatury

Bębny na wąż są dostarczane z włączonym urządzeniem zatrzymującym wąż 7.

Tryb zapadkowy 7A

Gdy urządzenie zatrzymujące wąż jest wyłączone 7B: wyciągnij wąż na żądaną długość.

Gdy urządzenie zatrzymujące wąż jest włączone 7A: wyciągnij wąż na żądaną długość. Blokada węża włącza się co 50 cm. Podczas ciągnięcia słyszalny jest odgłos kliknięcia lub zatrzaśnięcia.

Tryb pracy ciągłej 7B

Gdy urządzenie zatrzymujące wąż jest wyłączone 7B: po zwolnieniu wąż jest automatycznie zwijany.

Gdy urządzenie zatrzymujące wąż jest włączone 7A: Ostrożnie wyciągnij wąż; może być słyszalne kliknięcie lub odgłos zatrzaśnięcia. Gdy odgłos kliknięcia lub zatrzaśnięcia przestanie być słyszalny, blokada jest wyłączona i można ponownie zwinąć wąż.

Podczas zwijania nigdy nie puszczaj węża. Istnieje niebezpieczeństwo obrażeń!

Dyrektywy europejskie

• EN 61242
• EN 60335-1
• 2014/35/UE
• 2006/42/UE
• 2011/65/UE

Zastosowanie zwijaczy - zwijarek uziemiających:

• magazyny
• lotnictwo
• rafinerie
• przemysł morski
• przewóz zbiornikami

Zwijadła uziemiające lub urządzenia do uziemienia są używane w miejscach, gdzie konieczne jest zapewnienie bezpiecznego uziemienia urządzeń elektrycznych lub systemów, aby zminimalizować ryzyko porażenia prądem elektrycznym, uszkodzeń sprzętu i uniknąć wyładowań elektrostatycznych.

1. Przemysł elektryczny: W zakładach produkcyjnych, elektrowniach, stacjach transformatorowych i innych miejscach, gdzie występują duże ilości energii elektrycznej, zwijadła uziemiające są stosowane do uziemienia urządzeń, maszyn, a także do bezpiecznego rozładowywania ładunków elektrostatycznych.
2. Przemysł chemiczny: W obszarach, gdzie istnieje ryzyko wystąpienia elektrostatyki i potencjalne zagrożenie dla bezpieczeństwa podczas procesów chemicznych, zwijadła uziemiające są używane do uziemienia zbiorników, rur, pomp i innych urządzeń.
3. Laboratoria elektroniczne: W laboratoriach, gdzie pracuje się z delikatnymi urządzeniami elektronicznymi, zwijadła uziemiające są stosowane do kontrolowanego uziemiania sprzętu i eliminowania ryzyka uszkodzeń spowodowanych elektrostatyką.
4. Gospodarstwa przemysłowe: W zakładach przemysłowych, takich jak gospodarstwa mleczne, browary czy zakłady spożywcze, zwijadła uziemiające mogą być używane do zapobiegania wyładowaniom elektrostatycznym podczas procesów produkcji i pakowania.
5. Laboratoria chemiczne: W laboratoriach chemicznych, gdzie manipuluje się substancjami chemicznymi i istnieje ryzyko elektrostatyczne, zwijadła uziemiające są stosowane do bezpiecznego uziemiania sprzętu i zapobiegania niebezpiecznym iskrzeniom.
6. Transport i rafinerie: W branżach związanych z transportem paliw, takich jak rafinerie ropy naftowej, zwijadła uziemiające są używane do uziemienia cystern, przewodów i innych urządzeń, aby uniknąć niebezpieczeństwa iskier i wybuchów.
7. Laboratoria badawcze: W laboratoriach badawczych, gdzie pracuje się z precyzyjnymi instrumentami, zwijadła uziemiające są używane do uziemiania stołów roboczych, komputerów i innych urządzeń elektrycznych.
8. Obiekty wojskowe: W obszarach wojskowych, gdzie bezpieczeństwo elektryczne jest kluczowe, zwijadła uziemiające są stosowane do uziemiania sprzętu komunikacyjnego, generatorów i innych urządzeń.

Zwijadła uziemiające są kluczowym elementem w zapewnianiu bezpieczeństwa elektrycznego w różnych środowiskach, gdzie występuje ryzyko elektrostatyczne. Ich zastosowanie pomaga zminimalizować ryzyko porażenia prądem, uszkodzeń elektrycznych urządzeń i potencjalnych zagrożeń dla personelu.

Rysunek 1: Schemat instalacji z bębnem kablowym zamontowanym na słupie uziemiającym i zaciskiem podłączonym do cysterny.

Rysunek 2: schemat instalacji z bębnem kablowym zamontowanym na cysternie i zaciskiem podłączonym do Zacisk podłączony do słupa uziemiającego.

Pobierz kartę katalogową do zwijadła przewodu uziemiającego ZECA
