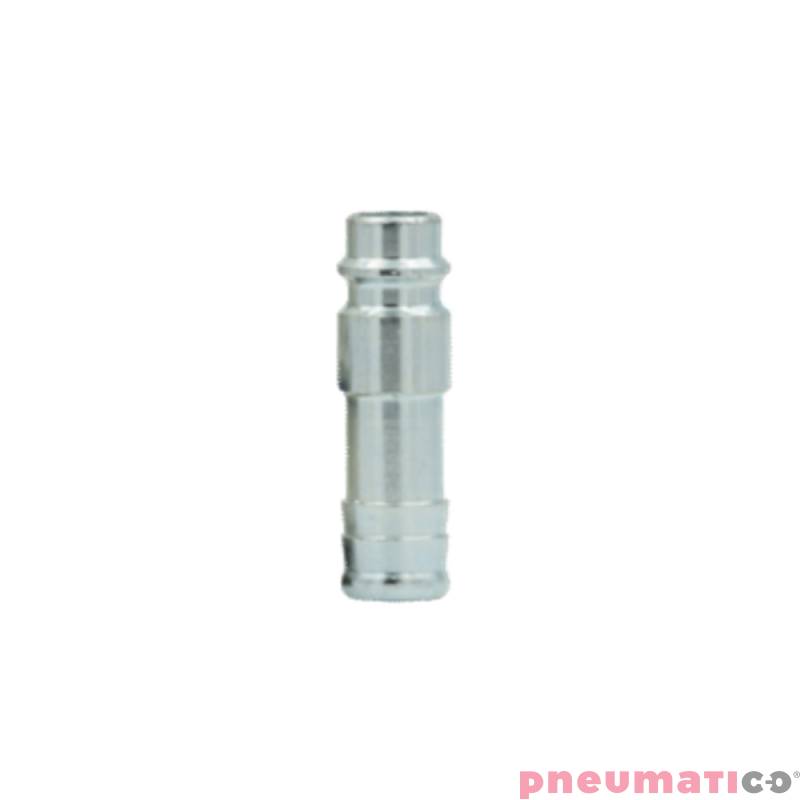

Wtyczka Niskociśnieniowa Rectus Typ 225SF TF10 SXN

Niezawodny Element Systemu. Połączenie Przewodów Elastycznych (Wąż 10 mm).

Wtyczka niskociśnieniowa Serii 225SF z przyłączem typu tuleja (choinka) to kluczowy element do integracji przewodów elastycznych ze standardowymi systemami pneumatycznymi. Jest w pełni kompatybilna ze standardem EURO 7,8 (DN 7.8 = 48 mm²). Model 225SF TF10 SXN dedykowany jest dla węży o średnicy wewnętrznej 10 mm i zapewnia szybkie oraz bezpieczne podłączenie do wszystkich gniazd Serii 225KA i 225KE.

Wykonana z mosiądzu niklowanego, wtyczka gwarantuje wysoką odporność na korozję i zużycie mechaniczne. Jej konstrukcja jest zoptymalizowana pod kątem minimalnego oporu przepływu, co pozwala na pełne wykorzystanie potencjału systemów sprężonego powietrza wymagających ponadprzeciętnej wydajności. Karbowany profil tulei zapewnia szczelne i pewne osadzenie węża (zabezpieczone dodatkowo opaską zaciskową).

Dane Techniczne (Wtyczka 225SF TF10 SXN)

Materiał Wykonania

• Korpus wtyczki: Mosiądz niklowany (Nickel-plated Brass).
• Sprężyna: Stal nierdzewna AISI 301.
• Uszczelnienia: NBR.

Kluczowe Zalety i Korzyści

• Wysoka Kompatybilność: W pełni zgodna z profilem EURO 7,8 i kompatybilna ze wszystkimi gniazdami Rectus 225 (KA/KE) oraz konkurencyjnymi standardami Rectus 25, CEJN 320, JWL 520.
• Idealne dla Węży: Karbowana tuleja (choinka) 10 mm pozwala na szybkie i bezpieczne łączenie przewodów elastycznych, zapewniając maksymalną szczelność.
• Wytrzymałość na Korozję: Wykonanie z mosiądzu niklowanego zapewnia doskonałą odporność na rdzewienie i długą żywotność, nawet w wilgotnym środowisku.

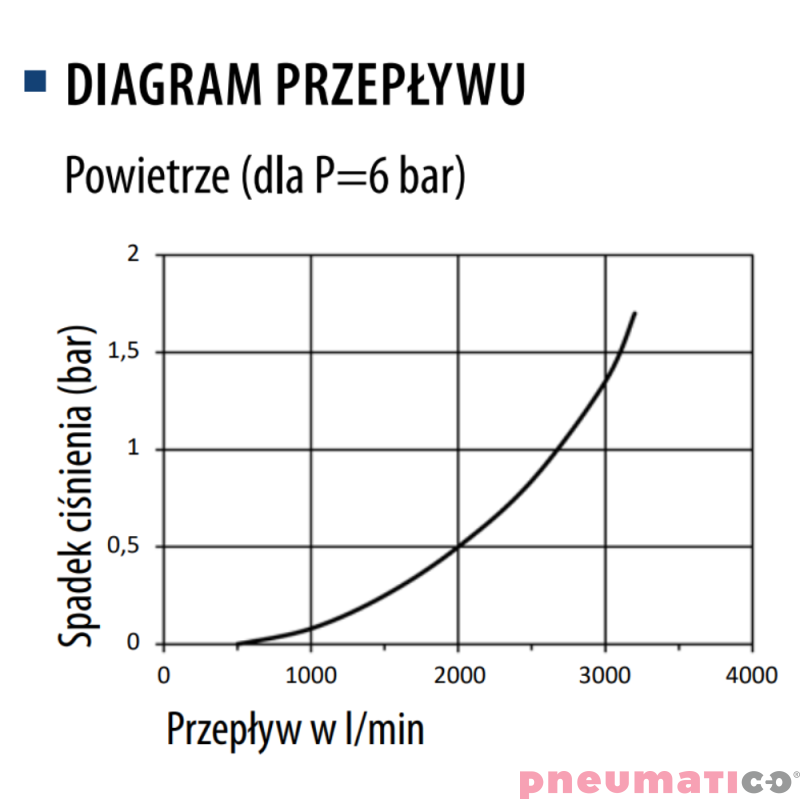

• Pełna Wydajność Systemu: Konstrukcja wtyczki minimalizuje opory, umożliwiając przepływ powietrza do 2000 l/min i gwarantując optymalną pracę podłączonych narzędzi.
• Maksymalne Ciśnienie Robocze: Praca w warunkach do PN=35 bar (statyczne ciśnienie robocze).

Zastosowanie: Uniwersalne Połączenie Pneumatyczne

Wtyczka 225SF TF10 SXN to standardowe, niezawodne rozwiązanie w każdej instalacji pneumatycznej, idealne do:

• Bezpośredniego montażu przewodów elastycznych (gumowych lub PVC) na narzędziach pneumatycznych.
• Szybkiego i wielokrotnego łączenia przewodów powietrznych z gniazdami w stacjonarnych i mobilnych systemach.
• Systemów wymagających standardowego przepływu sprężonego powietrza i wysokiej niezawodności połączenia.

Zapewnij sobie trwałe i wydajne połączenie. Wybierz wtyczkę Rectus 225SF TF10 SXN – postaw na jakość i standard EURO.

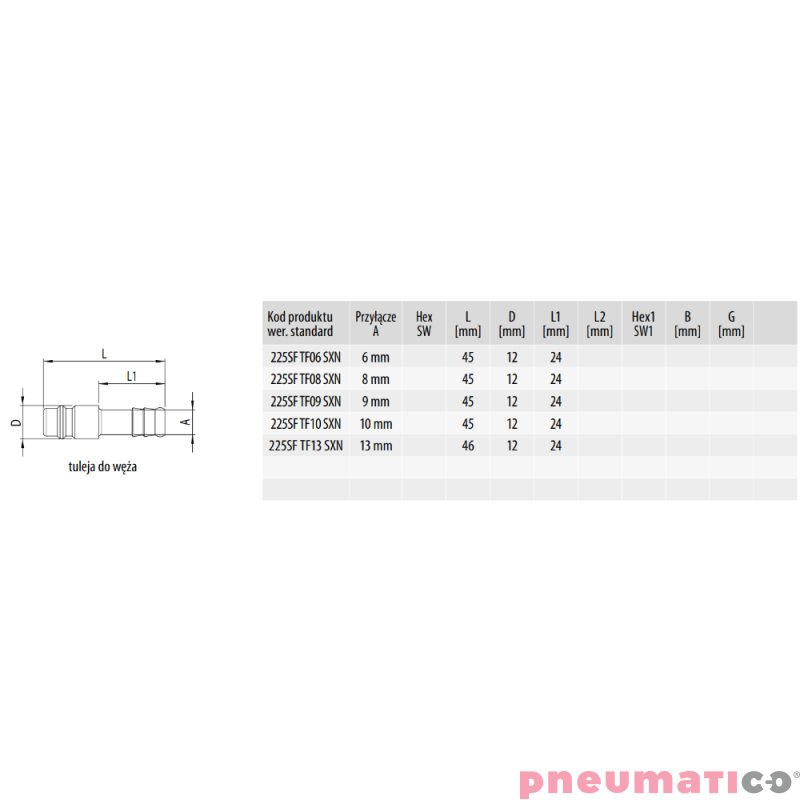

Wszystkie dostępne przyłącza tulejowe w tej serii: 6 mm; 8 mm; 9 mm; 10 mm; 13 mm

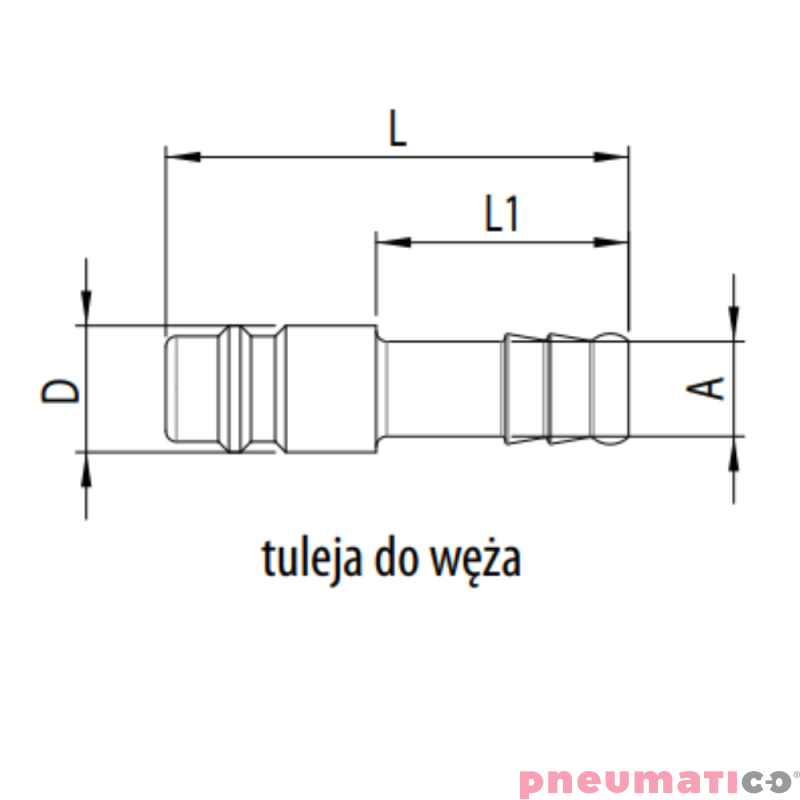

	Rozmiar A	SW	L	D	L1	Wykonanie	Oznaczenie
	6 mm	19	42,5	14	25	Standardowe	225SF TF06 SXN
	8 mm	19	42,5	14	25	Standardowe	225SF TF08 SXN
	9 mm	19	42,5	14	25	Standardowe	225SF TF09 SXN
	10 mm	19	42,5	14	25	Standardowe	225SF TF10 SXN
	13 mm	19	42,5	14	25	Standardowe	225SF TF13 SXN
