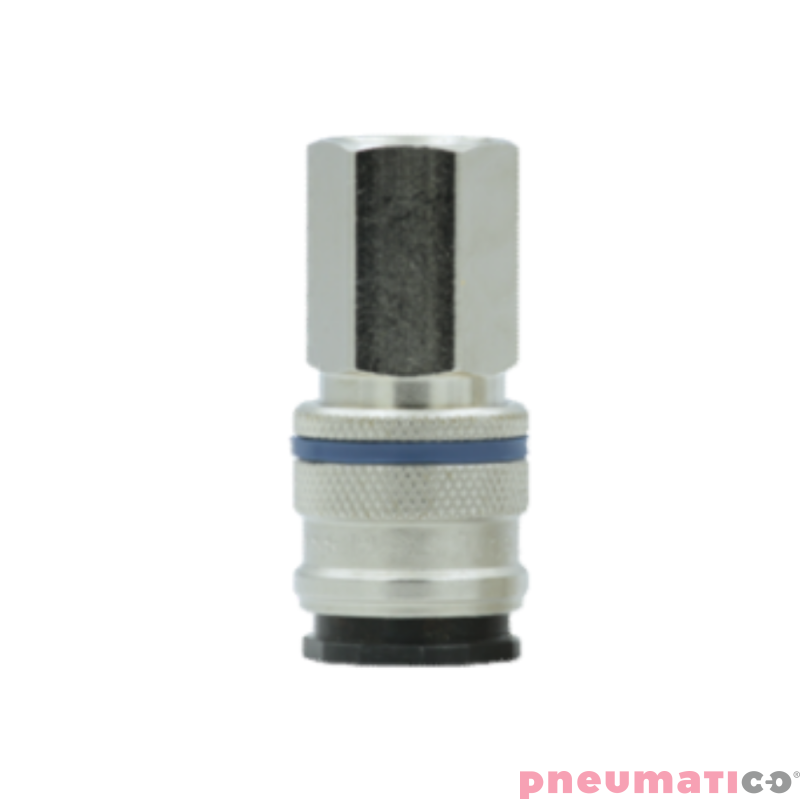

Szybkozłącze Niskociśnieniowe Rectus Typ 225KA IW17 SPN

Wyjątkowa Odporność i Ponadprzeciętny Przepływ

Szybkozłącze niskociśnieniowe Serii 225KA to uniwersalne złącze do sprężonego powietrza, zaprojektowane zgodnie ze standardem EURO 7,8 (DN 7.8 = 48 mm²). Model 225KA IW17 SPN to gniazdo z gwintem wewnętrznym G 3/8, które gwarantuje wyjątkową odporność na trudne warunki eksploatacji i jednocześnie zapewnia ponadprzeciętny przepływ powietrza przy minimalnym spadku ciśnienia.

Dzięki innowacyjnej konstrukcji zaworu i zastosowaniu stali z powłoką QPQ na korpusie, złącze jest wyjątkowo odporne na ścieranie, korozję oraz tzw. efekt Brinella (odciskanie się kulek ryglujących).

Dane Techniczne (Gniazdo 225KA IW17 SPN)

Materiał Wykonania

• Korpus zaworu: Stal z powłoką QPQ.
• Korpus gwintowany / Tuleja wewnętrzna: Mosiądz niklowany.
• Tuleja ryglująca: Stal niklowana.
• Zawór / Profil wtyczki: Mosiądz.
• Kulki ryglujące: Stal nierdzewna AISI 420.
• Sprężyna: Stal nierdzewna AISI 301.
• Uszczelnienia: NBR.

Kluczowe Zalety i Korzyści

• Ekstremalna Trwałość (QPQ): Korpus zaworu wykonany ze stali z powłoką QPQ zapewnia wyjątkową odporność na ścieranie i korozję, wydłużając żywotność produktu.
• Wysoka Wydajność Przepływu: Specjalnie zaprojektowany zawór zapewnia ponadprzeciętny przepływ przy minimalnym spadku ciśnienia.

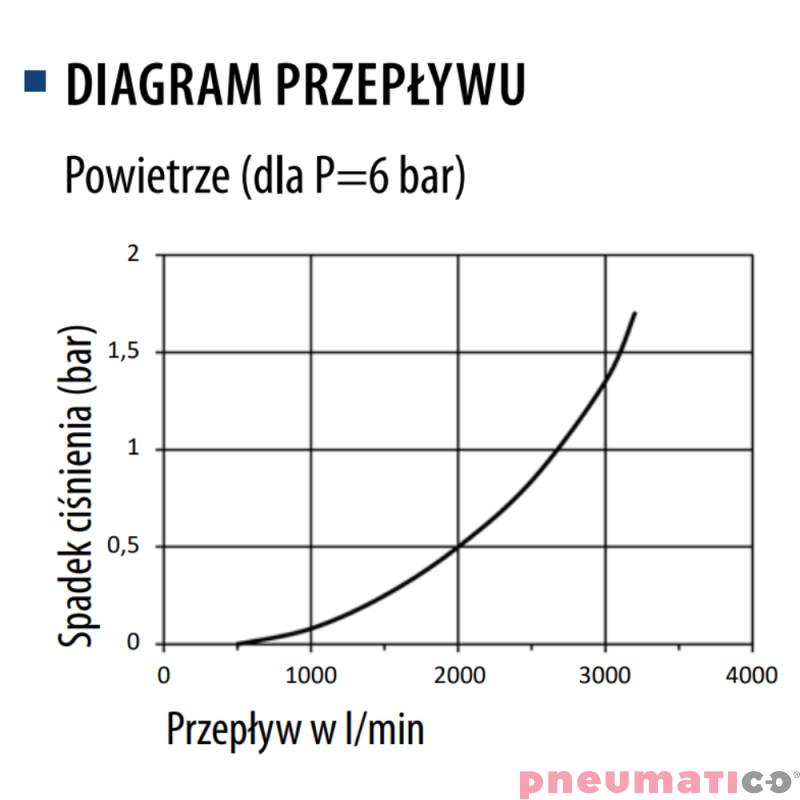

  • Przepływ 2000 l/min przy ciśnieniu wejściowym 6 bar i spadku ciśnienia 0,5 bar.
• Intuicyjna Obsługa Jedną Ręką: Konstrukcja złącza umożliwia szybkie i wygodne podłączanie/rozłączanie, co zwiększa efektywność pracy.
• Kompatybilność z EURO 7,8: Złącze jest w pełni kompatybilne z popularnymi profilami, takimi jak Rectus 25, Rectus 1600/1625, CEJN 320, JWL 520/530 oraz Rectus Typ 26.
• Maksymalne Ciśnienie Robocze: Zapewnia bezpieczną pracę do PN=35 bar (maksymalne statyczne ciśnienie robocze).

Zastosowanie

Seria 225KA, w tym model 225KA IW17 SPN, doskonale sprawdza się w:

• Aplikacjach wymagających zwiększonego poboru sprężonego powietrza.
• Systemach pracujących w trudnych warunkach eksploatacji, gdzie liczy się odporność na zużycie i korozję.
• Wszędzie tam, gdzie jakość i niezawodność połączenia pneumatycznego są kluczowe.

Postaw na jakość i wydajność w swojej instalacji pneumatycznej. Sprawdź szybkozłącze 225KA IW17 SPN już teraz!

Wszystkie dostępne gwinty wewnętrzne: 1/4"; 3/8"; 1/2"

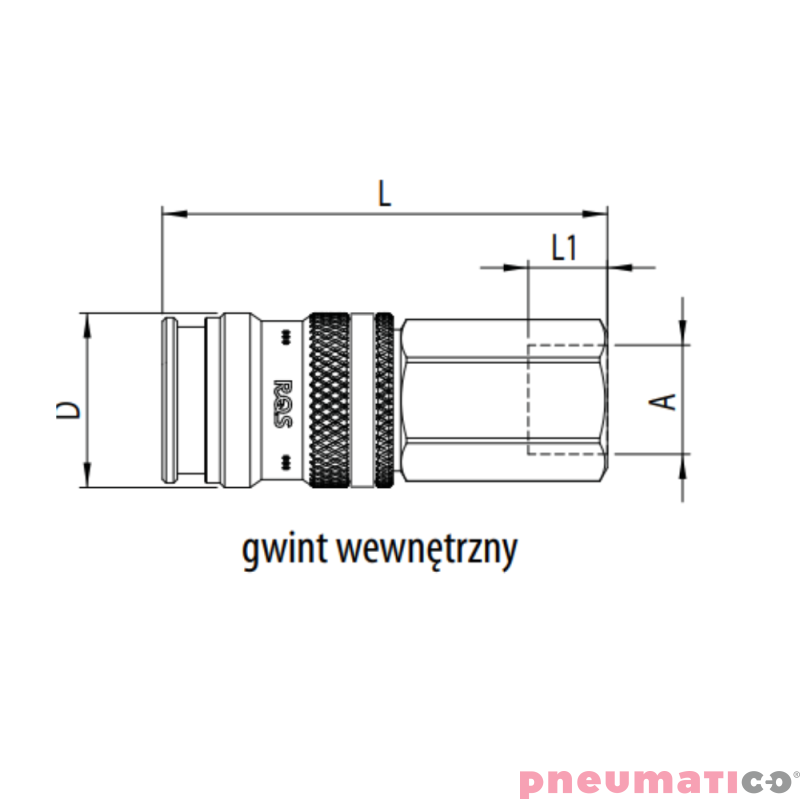

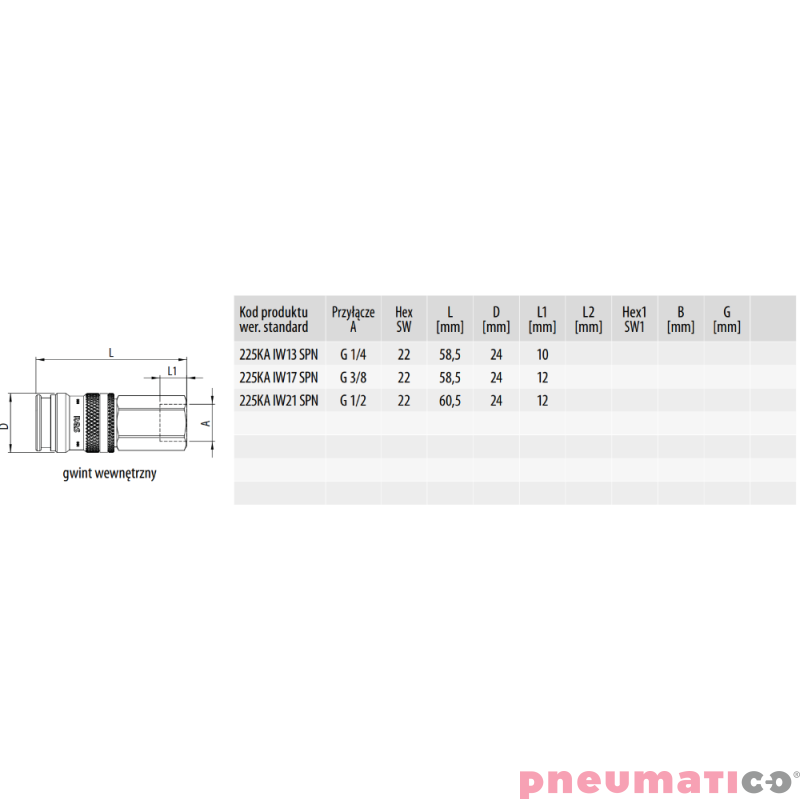

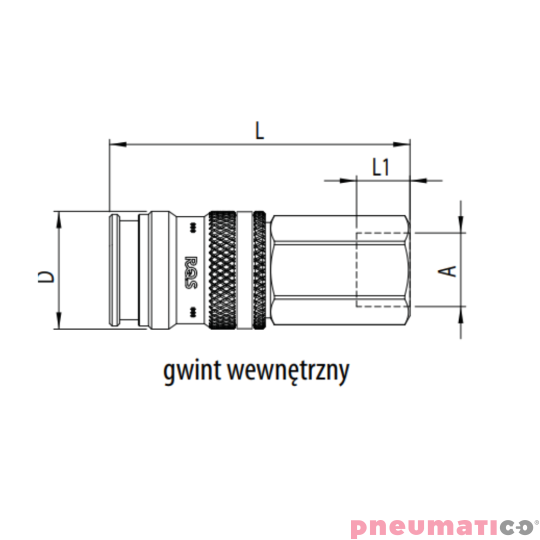

	Rozmiar A	SW	L	D	L1	Wykonanie	Oznaczenie
	G 1/4	22	58,5	24	10	Standardowe	225KA IW13 SPN
	G 3/8	22	58,5	24	12	Standardowe	225KA IW17 SPN
	G 1/2	22	60,5	24	12	Standardowe	225KA IW21 SPN
