Szybkozłącze Niskociśnieniowe Rectus Typ 225KA TF10 SPN

Wyjątkowa Odporność i Ponadprzeciętny Przepływ

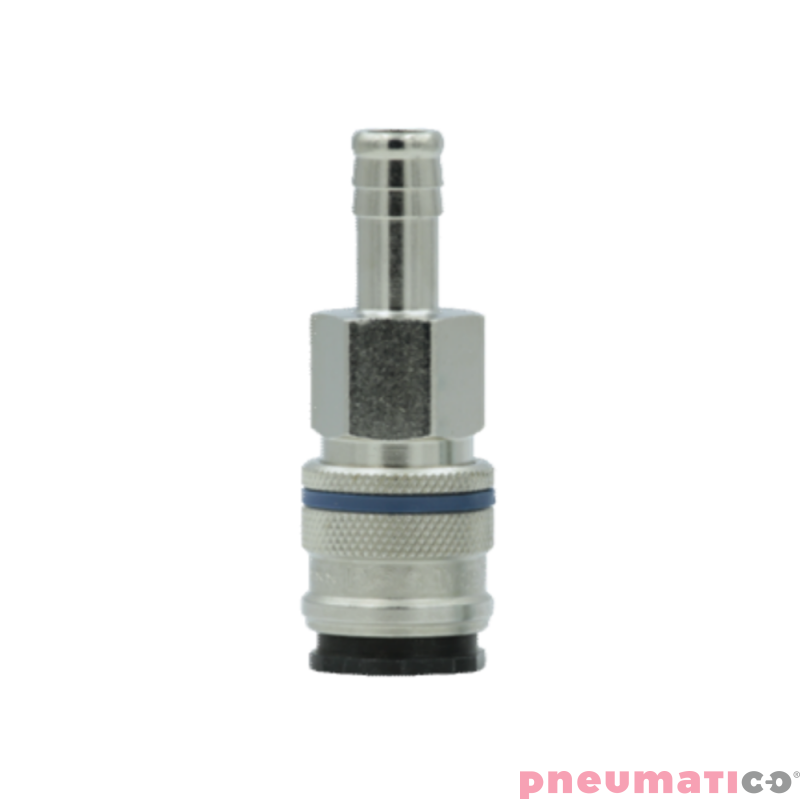

Szybkozłącze niskociśnieniowe Serii 225KA to uniwersalne złącze do sprężonego powietrza, zaprojektowane zgodnie ze standardem EURO 7,8 (DN 7.8 = 48 mm²). Model 225KA TF10 SPN to gniazdo z przyłączem typu tuleja do węża 10 mm, które gwarantuje wyjątkową odporność na trudne warunki eksploatacji i jednocześnie zapewnia ponadprzeciętny przepływ powietrza przy minimalnym spadku ciśnienia.

Dzięki innowacyjnej konstrukcji zaworu i zastosowaniu stali z powłoką QPQ na korpusie, złącze jest wyjątkowo odporne na ścieranie, korozję oraz tzw. efekt Brinella (odciskanie się kulek ryglujących na powierzchni gniazd).

Dane Techniczne (Gniazdo 225KA TF10 SPN)

Materiał Wykonania

• Korpus zaworu: Stal z powłoką QPQ.
• Korpus gwintowany / Tuleja wewnętrzna: Mosiądz niklowany.
• Tuleja ryglująca: Stal niklowana.
• Zawór / Profil wtyczki: Mosiądz.
• Kulki ryglujące: Stal nierdzewna AISI 420.
• Sprężyna: Stal nierdzewna AISI 301.
• Uszczelnienia: NBR.

Kluczowe Zalety i Korzyści

• Ekstremalna Trwałość (QPQ): Korpus zaworu wykonany ze stali z powłoką QPQ zapewnia wyjątkową odporność na ścieranie i korozję, wydłużając żywotność produktu.
• Wysoka Wydajność Przepływu: Specjalnie zaprojektowany zawór zapewnia ponadprzeciętny przepływ przy minimalnym spadku ciśnienia.

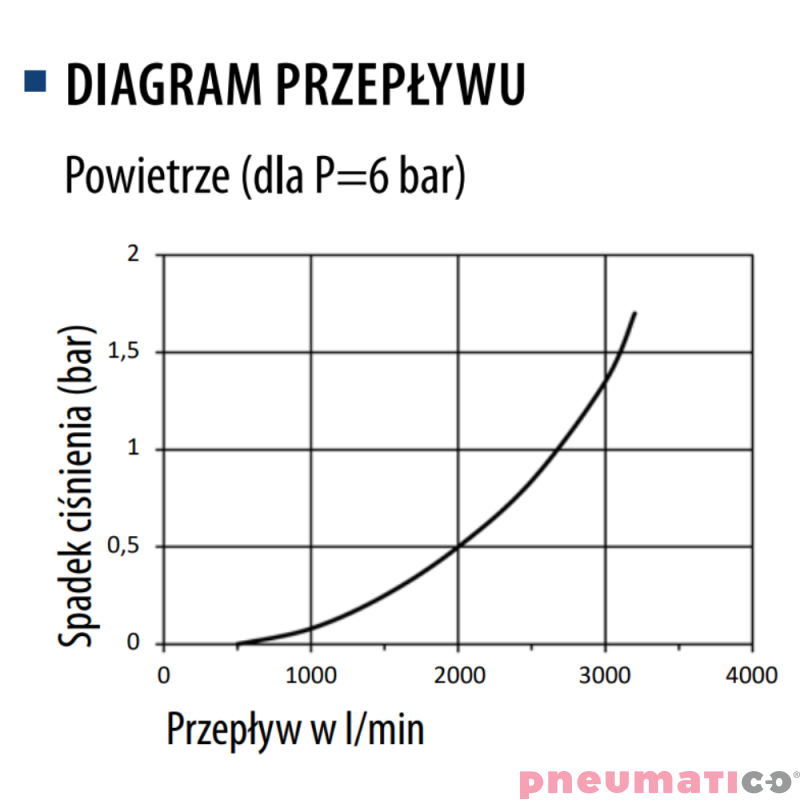

  • Przepływ 2000 l/min przy ciśnieniu wejściowym 6 bar i spadku ciśnienia 0,5 bar.
• Intuicyjna Obsługa Jedną Ręką: Konstrukcja złącza umożliwia szybkie i wygodne podłączanie/rozłączanie, co zwiększa efektywność pracy.
• Kompatybilność z EURO 7,8: Złącze jest w pełni kompatybilne z popularnymi profilami, takimi jak Rectus 25, Rectus 1600/1625, CEJN 320, JWL 520/530 oraz innymi w standardzie Rectus Typ 26.
• Maksymalne Ciśnienie Robocze: Zapewnia bezpieczną pracę do PN=35 bar (maksymalne statyczne ciśnienie robocze).

Zastosowanie

Seria 225KA, w tym model 225KA TF10 SPN, doskonale sprawdza się w:

• Aplikacjach wymagających zwiększonego poboru sprężonego powietrza.
• Systemach pracujących w trudnych warunkach eksploatacji, gdzie liczy się odporność na zużycie i korozję.
• Wszędzie tam, gdzie jakość i niezawodność połączenia pneumatycznego są kluczowe.

Postaw na jakość i wydajność w swojej instalacji pneumatycznej. Sprawdź szybkozłącze 225KA TF10 SPN już teraz!

Wszystkie dostępne przyłącza na wąż: 6 mm; 8 mm; 9 mm; 10 mm; 13 mm

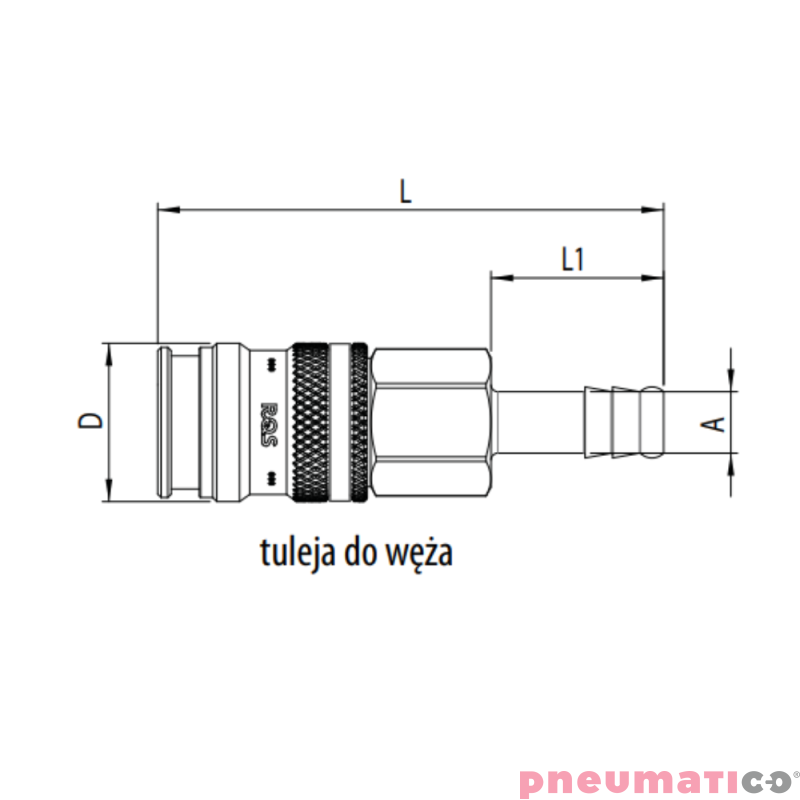

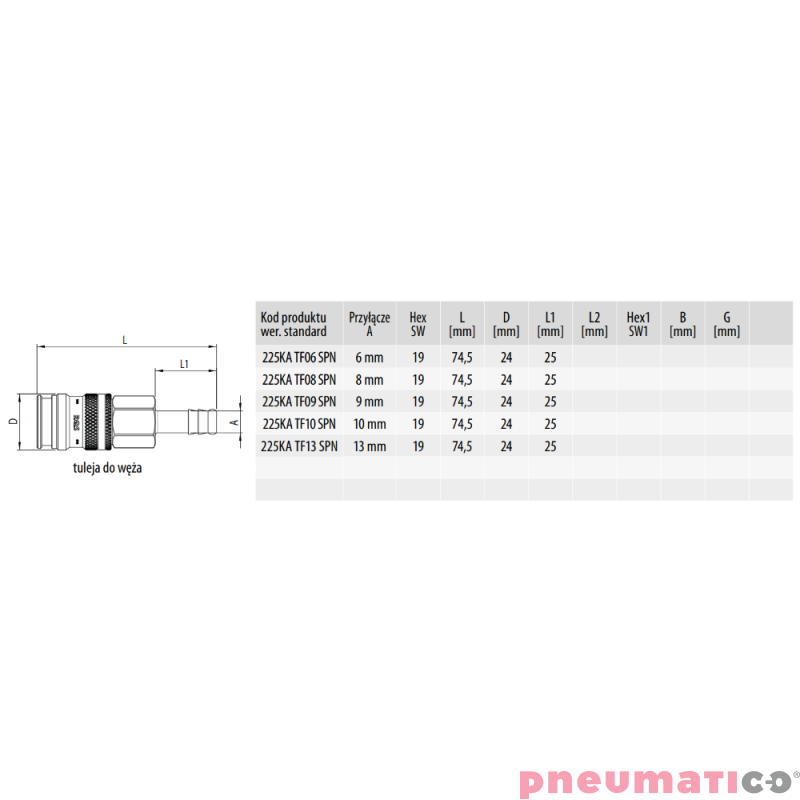

	Rozmiar A	SW	L	D	L1	Wykonanie	Oznaczenie
	6 mm	19	74,5	24	25	Standardowe	225KA TF06 SPN
	8 mm	19	74,5	24	25	Standardowe	225KA TF08 SPN
	9 mm	19	74,5	24	25	Standardowe	225KA TF09 SPN
	10 mm	19	74,5	24	25	Standardowe	225KA TF10 SPN
	13 mm	19	74,5	24	25	Standardowe	225KA TF13 SPN
