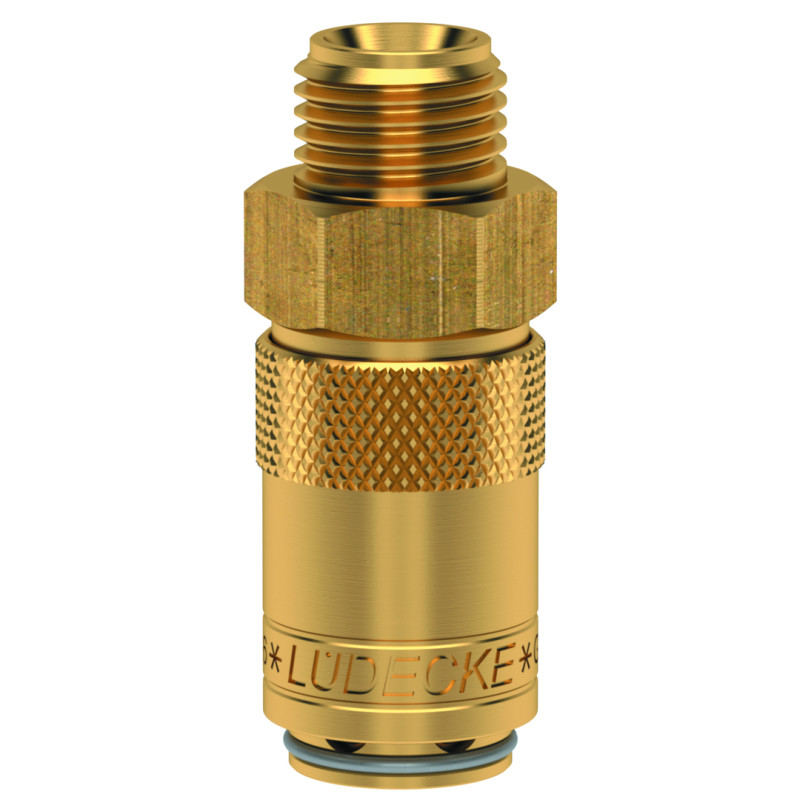

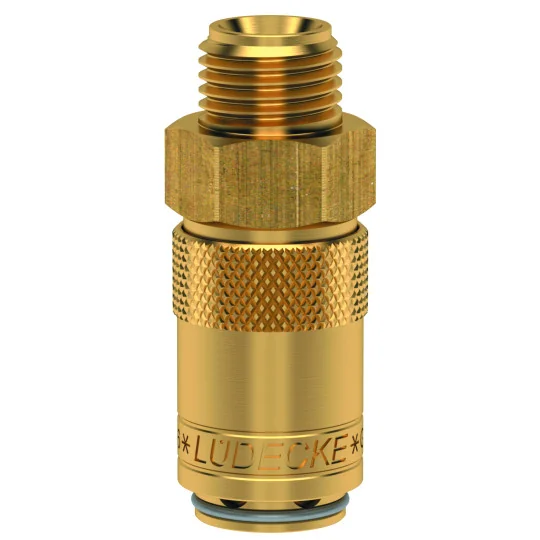

Szybkozłącze typ ESDM I6 GNIAZDO GZ 3/8, Z ZAWOREM LUESDM38AAB LUDECKE

Szybkozłącze typ ESDM I6 GNIAZDO GZ 3/8, Z ZAWOREM LUESDM38AAB LUDECKE

Profesjonalne gniazdo szybkozłącza wodnego ESDM 38 AAB z serii ESDM LUDECKE, profil INTERNATIONAL mini (DN 6). Element systemu szybkozłączy do branży PTS w standardzie D-M-E - używane do termostatowania form, układów chłodzenia matryc oraz w innych aplikacjach z medium wodnym lub olejowym. Typ - gwint zewnętrzny. Wykonanie z zaworem - z zaworem zamykającym - utrzymuje medium w przewodzie po rozłączeniu, co ogranicza wycieki i utratę temperatury w obiegu.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESDM 38 AAB
• Seria: ESDM (profil INTERNATIONAL mini, Standard D-M-E, DN 6)
• Typ: gniazdo szybkozłącza, gwint zewnętrzny
• Wersja: z zaworem
• Materiał: mosiądz (standard); tuleja ryglująca mosiężna
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil INTERNATIONAL DN 6 - łączenie z wtyczkami serii ESDM/ESDMT

Zastosowanie:

Szybkozłącze ESDM serii INTERNATIONAL mini (DN 6) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych i olejowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Systemy chłodzenia i podgrzewania matryc oraz wykrojników
• Obiegi z gorącą lub zimną wodą oraz olejem termicznym
• Centra obróbcze i prasy z układem termoregulacji
• Szybka wymiana matryc - skrócenie czasu przezbrojenia
• Aplikacje wymagające jednoręcznego sprzęgania w trudno dostępnych miejscach

Zalety:

• Profil INTERNATIONAL (Standard D-M-E) - alternatywa dla EURO/Hasco, popularna w branży PTS
• Sprzęganie jedną ręką - większość konkurencyjnych szybkozłączy wymaga obsługi dwuręcznej
• Wersja z zaworem - z zaworem zamykającym - utrzymuje medium w przewodzie po rozłączeniu, co ogranicza wycieki i utratę temperatury w obiegu
• Identyfikacja wzrokowa - kolor tulei ryglującej różnicuje wersje
• Wytrzymałość - ciśnienie do 15 bar, temperatura do 200°C

Porównanie wariantów w rodzinie gwint zewnętrzny - seria ESDM:

Pełna gama szybkozłączy LUDECKE w profilu INTERNATIONAL obejmuje serie ESDM (DN 6 mini) oraz ESD (DN 9), każda dostępna w wersjach z zaworem i bez zaworu, w wykonaniu z mosiądzu. Dla wybranych modeli dostępne jest dodatkowe zabezpieczenie SECURITY LOCK chroniące przed przypadkowym rozłączeniem. Dla aplikacji z gorącymi mediami dostępne są warianty TempSecure (serie ESDMT i ESDT) z uszczelnieniem HFKM.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Profil INTERNATIONAL (Standard D-M-E) wywodzi się z rynku amerykańskiego, jest obecnie powszechnie używany w Europie i stanowi alternatywę dla profilu EURO (Hasco). Szybkozłącza wodne serii ESDM / ESD wyróżnia możliwość sprzęgania jedną ręką - większość konkurencyjnych konstrukcji wymaga obsługi dwuręcznej.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych dla danego medium. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 6) - profil INTERNATIONAL nie jest kompatybilny z profilem EURO.
