Szybkozłącze typ ESDM I6 WTYCZKA GZ M10X1, BEZ ZAWORU LUESDM101NA LUDECKE

Szybkozłącze typ ESDM I6 WTYCZKA GZ M10X1, BEZ ZAWORU LUESDM101NA LUDECKE

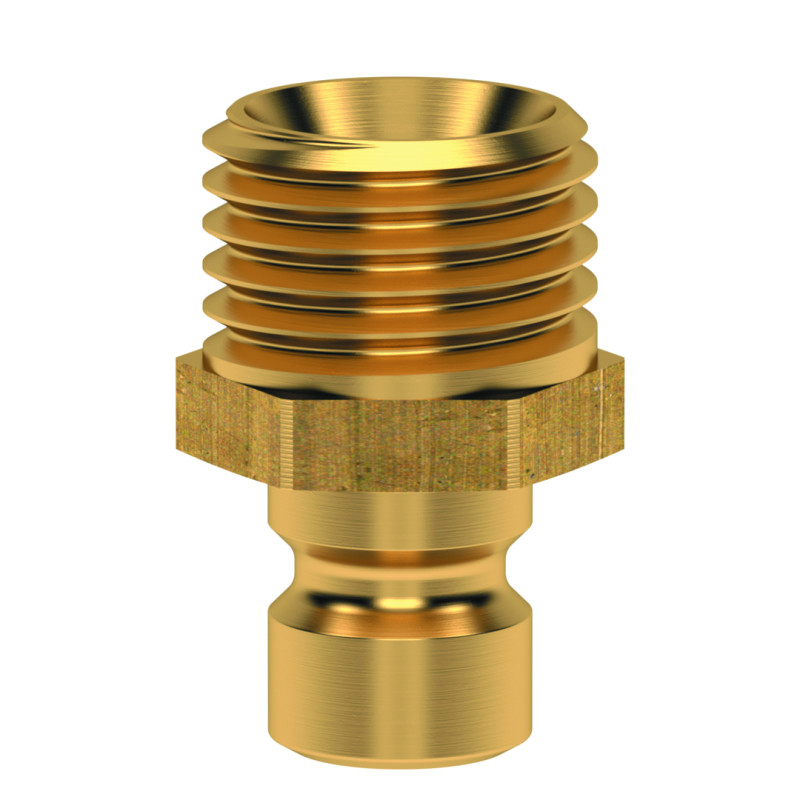

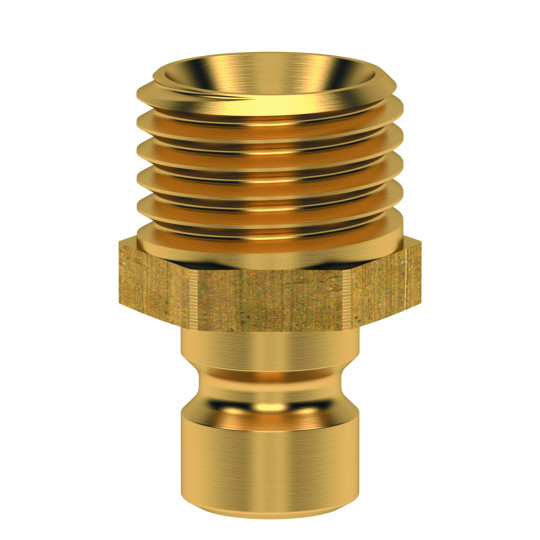

ESDM 101 NA to wtyczka szybkozłącza serii ESDM LUDECKE (profil INTERNATIONAL mini, DN 6, Standard D-M-E), przeznaczona do łączenia z ESDM/ESDMT. Typ przyłącza - gwint zewnętrzny z wewnętrznym stożkiem 60°. Stosowana w układach termostatowania form wtryskowych i rozdmuchowych z medium wodnym lub olejowym. Wersja bez zaworu.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESDM 101 NA
• Seria: ESDM (profil INTERNATIONAL mini, Standard D-M-E, DN 6)
• Typ: wtyczka szybkozłącza, gwint zewnętrzny z wewnętrznym stożkiem 60°
• Wersja: bez zaworu
• Materiał: mosiądz (standard); tuleja ryglująca mosiądz niklowany
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil INTERNATIONAL DN 6 - łączenie z wtyczkami serii ESDM/ESDMT

Zastosowanie:

Szybkozłącze ESDM serii INTERNATIONAL mini (DN 6) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych i olejowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Systemy chłodzenia i podgrzewania matryc oraz wykrojników
• Obiegi z gorącą lub zimną wodą oraz olejem termicznym
• Centra obróbcze i prasy z układem termoregulacji
• Szybka wymiana matryc - skrócenie czasu przezbrojenia
• Aplikacje wymagające jednoręcznego sprzęgania w trudno dostępnych miejscach

Zalety:

• Profil INTERNATIONAL (Standard D-M-E) - alternatywa dla EURO/Hasco, popularna w branży PTS
• Sprzęganie jedną ręką - większość konkurencyjnych szybkozłączy wymaga obsługi dwuręcznej
• Wersja bez zaworu - bez zaworu - szybkie rozłączenie z pełnym swobodnym przepływem medium
• Identyfikacja wzrokowa - kolor tulei ryglującej różnicuje wersje
• Wytrzymałość - ciśnienie do 15 bar, temperatura do 200°C

Porównanie wariantów w rodzinie gwint zewnętrzny z wewnętrznym stożkiem 60° - seria ESDM:

Pełna gama szybkozłączy LUDECKE w profilu INTERNATIONAL obejmuje serie ESDM (DN 6 mini) oraz ESD (DN 9), każda dostępna w wersjach z zaworem i bez zaworu, w wykonaniu z mosiądzu. Dla wybranych modeli dostępne jest dodatkowe zabezpieczenie SECURITY LOCK chroniące przed przypadkowym rozłączeniem. Dla aplikacji z gorącymi mediami dostępne są warianty TempSecure (serie ESDMT i ESDT) z uszczelnieniem HFKM.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Profil INTERNATIONAL (Standard D-M-E) wywodzi się z rynku amerykańskiego, jest obecnie powszechnie używany w Europie i stanowi alternatywę dla profilu EURO (Hasco). Szybkozłącza wodne serii ESDM / ESD wyróżnia możliwość sprzęgania jedną ręką - większość konkurencyjnych konstrukcji wymaga obsługi dwuręcznej.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych dla danego medium. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 6) - profil INTERNATIONAL nie jest kompatybilny z profilem EURO.
