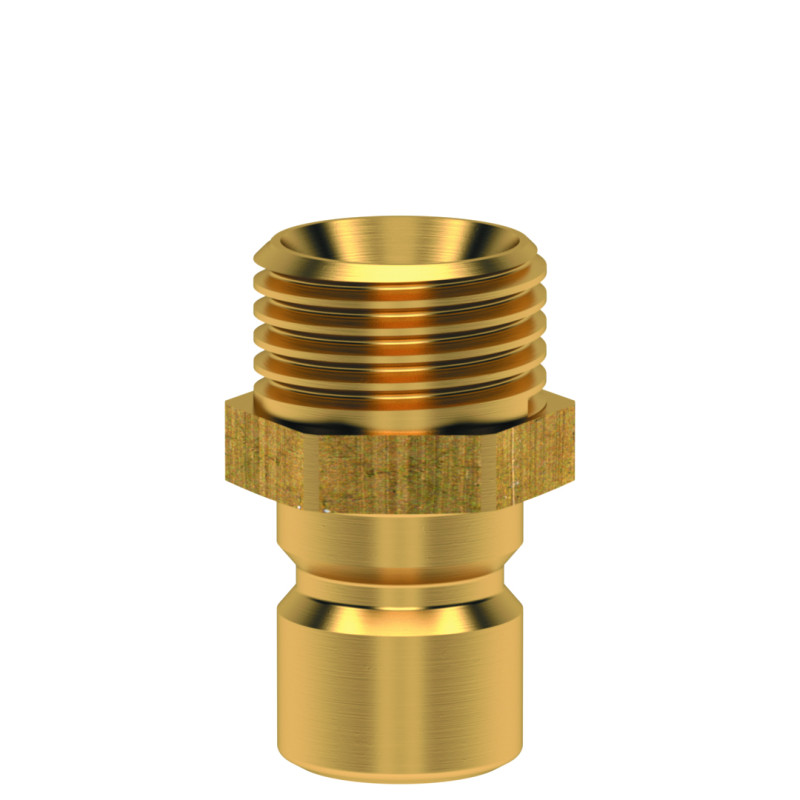

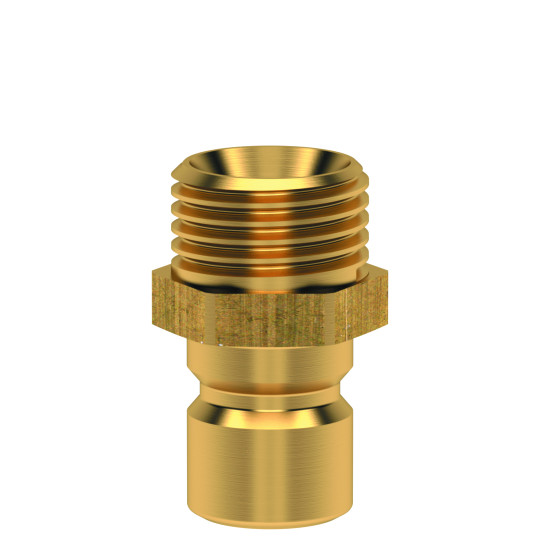

Szybkozłącze typ ESD I9 WTYCZKA GZ M16X1.5, BEZ ZAWORU LUESD1615NA LUDECKE

Szybkozłącze typ ESD I9 WTYCZKA GZ M16X1.5, BEZ ZAWORU LUESD1615NA LUDECKE

Niemiecka wtyczka LUDECKE ESD 1615 NA serii ESD, profil INTERNATIONAL (Standard D-M-E), jest częścią systemu szybkozłączy do termostatowania form. Łączy się z gniazdami ESD/ESDT. Typ przyłącza: gwint zewnętrzny z wewnętrznym stożkiem 60°. bez zaworu - szybkie rozłączenie z pełnym swobodnym przepływem medium.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESD 1615 NA
• Seria: ESD (profil INTERNATIONAL, Standard D-M-E, DN 9)
• Typ: wtyczka szybkozłącza, gwint zewnętrzny z wewnętrznym stożkiem 60°
• Wersja: bez zaworu
• Materiał: mosiądz (standard); tuleja ryglująca mosiądz niklowany
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil INTERNATIONAL DN 9 - łączenie z wtyczkami serii ESD/ESDT

Zastosowanie:

Szybkozłącze ESD serii INTERNATIONAL (DN 9) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych i olejowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Systemy chłodzenia i podgrzewania matryc oraz wykrojników
• Obiegi z gorącą lub zimną wodą oraz olejem termicznym
• Centra obróbcze i prasy z układem termoregulacji
• Szybka wymiana matryc - skrócenie czasu przezbrojenia
• Aplikacje wymagające jednoręcznego sprzęgania w trudno dostępnych miejscach

Zalety:

• Profil INTERNATIONAL (Standard D-M-E) - alternatywa dla EURO/Hasco, popularna w branży PTS
• Sprzęganie jedną ręką - większość konkurencyjnych szybkozłączy wymaga obsługi dwuręcznej
• Wersja bez zaworu - bez zaworu - szybkie rozłączenie z pełnym swobodnym przepływem medium
• Identyfikacja wzrokowa - kolor tulei ryglującej różnicuje wersje
• Wytrzymałość - ciśnienie do 15 bar, temperatura do 200°C

Porównanie wariantów w rodzinie gwint zewnętrzny z wewnętrznym stożkiem 60° - seria ESD:

Pełna gama szybkozłączy LUDECKE w profilu INTERNATIONAL obejmuje serie ESDM (DN 6 mini) oraz ESD (DN 9), każda dostępna w wersjach z zaworem i bez zaworu, w wykonaniu z mosiądzu. Dla wybranych modeli dostępne jest dodatkowe zabezpieczenie SECURITY LOCK chroniące przed przypadkowym rozłączeniem. Dla aplikacji z gorącymi mediami dostępne są warianty TempSecure (serie ESDMT i ESDT) z uszczelnieniem HFKM.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Profil INTERNATIONAL (Standard D-M-E) wywodzi się z rynku amerykańskiego, jest obecnie powszechnie używany w Europie i stanowi alternatywę dla profilu EURO (Hasco). Szybkozłącza wodne serii ESDM / ESD wyróżnia możliwość sprzęgania jedną ręką - większość konkurencyjnych konstrukcji wymaga obsługi dwuręcznej.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych dla danego medium. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 9) - profil INTERNATIONAL nie jest kompatybilny z profilem EURO.
