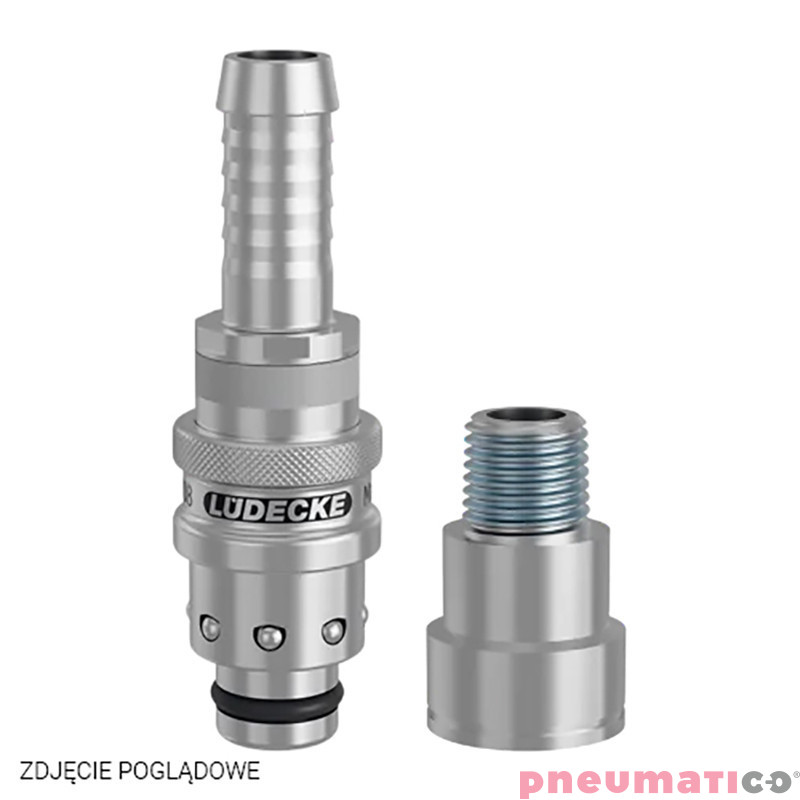

Szybkozłącze typ ESR F8 WTYCZKA 10 MM PUSH-ON/45 STOPNI, BEZ ZAWORU LUESR10T-45 LUDECKE

Szybkozłącze typ ESR F8 WTYCZKA 10 MM PUSH-ON/45 STOPNI, BEZ ZAWORU LUESR10T-45 LUDECKE

Profesjonalne szybkozłącze wodne ESR 10 T-45 z serii ESR LUDECKE - bezzaworowe szybkozłącze do branży PTS w aplikacjach niskotemperaturowych (do +100°C, 10 bar). Typ - wtyczka tuleja do węża PUSH-ON (45°). Specjalnie przygotowane porty montażowe sprawiają, że elementy wkręcane w formy nie wystają poza ich obrys - chroni to przed uszkodzeniami mechanicznymi. Mosiądz niklowany, profil francuski.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESR 10 T-45
• Seria: ESR (profil francuski niskotemperaturowy, Standard RPL/RMI, DN 8)
• Typ: wtyczka szybkozłącza, wtyczka tuleja do węża PUSH-ON (45°)
• Wersja: bezzaworowa - brak zaworów odcinających, wysoka przepustowość
• Materiał: mosiądz niklowany (cały korpus, gniazdo i wtyczka)
• Uszczelnienie: FKM
• Ciśnienie robocze: maks. 10 bar
• Temperatura robocza: do +100°C (woda, olej i powietrze)
• Specjalna konstrukcja: porty montażowe nie wystają poza obrys formy
• Kolorystyczne oznaczenia komponentów (-RO czerwony, -BL niebieski) dostępne opcjonalnie

Zastosowanie:

Szybkozłącze ESR serii francuskiej niskotemperaturowej (DN 8) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form wymagających wysokiej przepustowości:

• Niskotemperaturowa termoregulacja form wtryskowych (woda chłodząca do +100°C)
• Maszyny rozdmuchowe (układy chłodzenia matryc PET)
• Aplikacje wymagające maksymalnej przepustowości (brak zaworów odcinających)
• Instalacje gdzie elementy wkręcane w formy nie mogą wystawać poza ich obrys
• Układy z kolorystycznym oznaczeniem kanałów - minimalizacja ryzyka błędnego podłączenia
• Szybka instalacja formy - łączenie jedną ręką
• Branża PTS - przetwórstwo tworzyw sztucznych, niskotemperaturowe procesy

Zalety:

• Bezzaworowa konstrukcja - maksymalna przepustowość, brak strat ciśnienia na zaworach
• Specjalne porty montażowe - elementy nie wystają poza obrys formy, chronione przed uszkodzeniem
• Kolorystyczne oznaczenia - szybka identyfikacja kanałów, minimalizacja błędnych podłączeń
• Udoskonalony system blokujący - bezpieczna praca pod ciśnieniem
• Ergonomiczna konstrukcja - szybkie łączenie jedną ręką przy instalowaniu formy

Porównanie wariantów w rodzinie wtyczka tuleja do węża PUSH-ON (45°) - seria ESR:

Pełna gama szybkozłączy LUDECKE w profilu FRANCUSKIM (Standard RPL/RMI) obejmuje serię standardową ESFM (DN 6) i ESF (DN 9) - do 15 bar i +200°C - oraz serię ESR (DN 8) niskotemperaturową (do +100°C i 10 bar), wyłącznie bezzaworową, z dodatkową ochroną mechaniczną portów montażowych i kolorystycznym systemem identyfikacji. Dostępne kolory pierścieni: czerwony (-RO), niebieski (-BL).

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). Seria ESR wyróżnia się bezzaworową konstrukcją dla maksymalnej przepustowości oraz nietypową budową gniazd - specjalnie przygotowane porty montażowe nie wystają poza obrys formy, co chroni je przed uszkodzeniami mechanicznymi. Kolorystyczne oznaczenia kanałów (czerwony, niebieski) minimalizują ryzyko błędnego podłączenia w złożonych obiegach termoregulacji.

Uwaga: maksymalne ciśnienie robocze 10 bar; nie przekraczać temperatury +100°C. Seria ESR jest wyłącznie bezzaworowa - dla aplikacji z zaworami odcinającymi należy zastosować serie ESFM (DN 6) lub ESF (DN 9) z tej samej rodziny profilu francuskiego.
