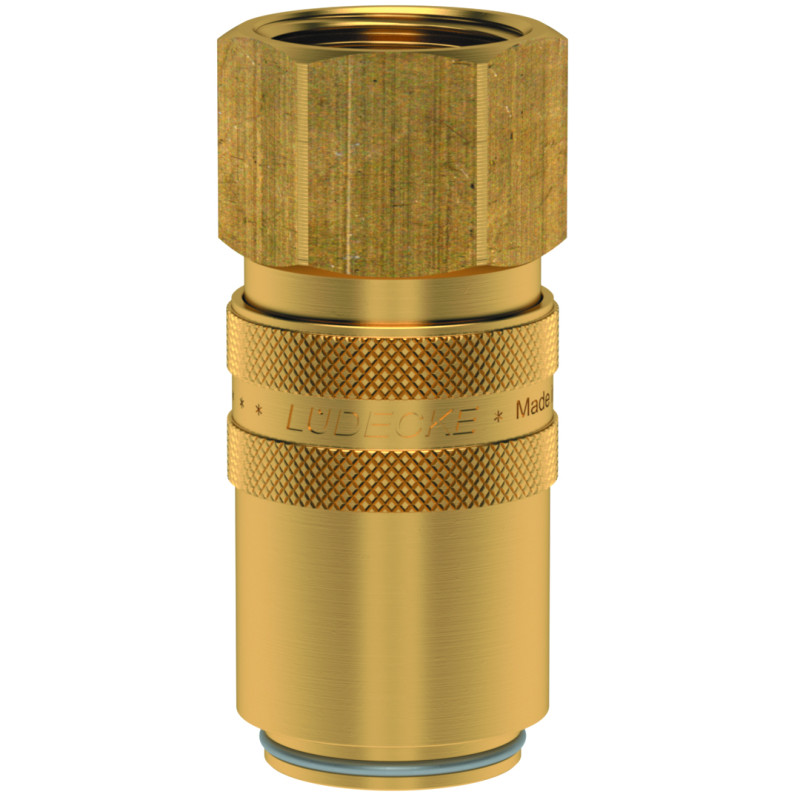

Szybkozłącze typ ESHG E13 GNIAZDO GW 3/4, Z ZAWOREM LUESHG34IAB LUDECKE

Szybkozłącze typ ESHG E13 GNIAZDO GW 3/4, Z ZAWOREM LUESHG34IAB LUDECKE

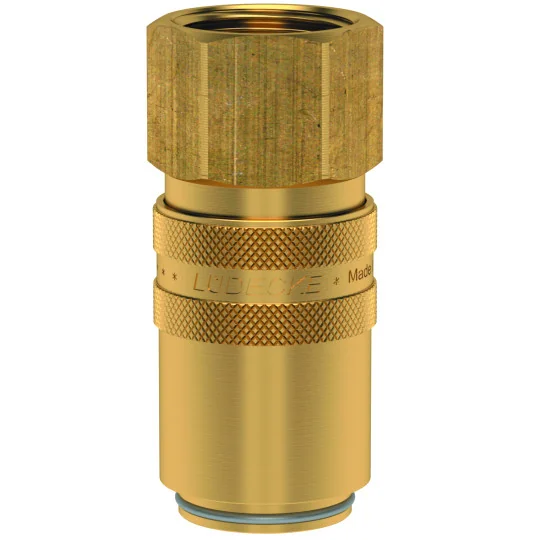

Profesjonalne gniazdo szybkozłącza wodnego ESHG 34 IAB z serii ESHG LUDECKE, profil EURO (DN 13). Element systemu szybkozłączy do branży PTS - używane do termostatowania form, układów chłodzenia matryc oraz innych aplikacji z medium wodnym lub olejowym. Typ - gwint wewnętrzny. Wykonanie z zaworem - z zaworem zamykającym - utrzymuje medium w przewodzie po rozłączeniu, co ogranicza wycieki i utratę temperatury w obiegu.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESHG 34 IAB
• Seria: ESHG (profil EURO, DN 13)
• Typ: gniazdo szybkozłącza, gwint wewnętrzny
• Wersja: z zaworem
• Materiał: mosiądz (standard) lub stal nierdzewna 1.4305 (wariant ESHGE); tuleja ryglująca mosiężna
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil EURO DN 13 - łączenie wyłącznie z elementami tej samej serii

Zastosowanie:

Szybkozłącze ESHG serii EURO (DN 13) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych i olejowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Systemy chłodzenia i podgrzewania matryc oraz wykrojników
• Obiegi z gorącą lub zimną wodą oraz olejem termicznym
• Centra obróbcze i prasy z układem termoregulacji
• Szybka wymiana matryc - skrócenie czasu przezbrojenia
• Aplikacje wymagające jednoręcznego sprzęgania w trudno dostępnych miejscach

Zalety:

• Profil EURO - najpopularniejszy standard europejski
• Sprzęganie jedną ręką - wygodna obsługa w ciasnych przestrzeniach
• Wersja z zaworem - z zaworem zamykającym - utrzymuje medium w przewodzie po rozłączeniu, co ogranicza wycieki i utratę temperatury w obiegu
• Identyfikacja wzrokowa - kolor tulei ryglującej różnicuje wersje
• Wytrzymałość - ciśnienie do 15 bar, temperatura do 200°C

Porównanie wariantów w rodzinie gwint wewnętrzny - seria ESHG:

Pełna gama szybkozłączy LUDECKE do przetwórstwa tworzyw sztucznych obejmuje serie ESHM (DN 6 mini), ESH (DN 9) oraz ESHG (DN 13), każda dostępna w wersjach z zaworem i bez zaworu, w wykonaniu z mosiądzu lub stali nierdzewnej. Dla wybranych modeli serii ESHM, ESHME, ESH oraz ESHE dostępne jest dodatkowe zabezpieczenie SECURITY LOCK chroniące przed przypadkowym rozłączeniem pod ciśnieniem.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria), specjalizujący się w rozwiązaniach dla przemysłu przetwórstwa tworzyw sztucznych. Szybkozłącza wodne serii ESHM / ESH / ESHG to standard w termostatowaniu form wtryskowych - sprawdzone konstrukcyjnie, dostępne magazynowo, kompatybilne z systemem EURO obecnym na rynku europejskim od dekad.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych dla danego medium. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 13) - łączenie z elementami innej serii nie jest możliwe.
