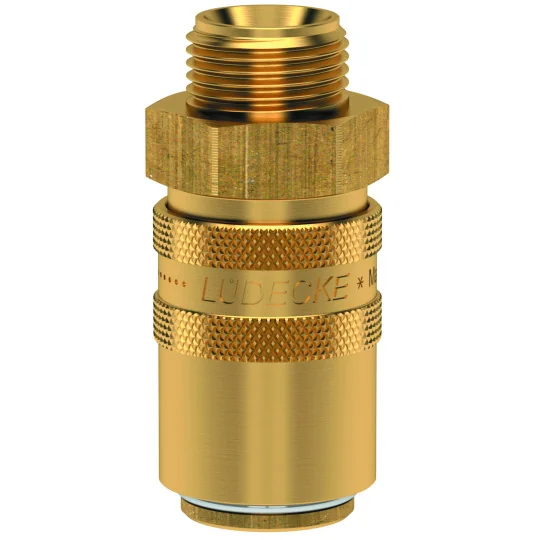

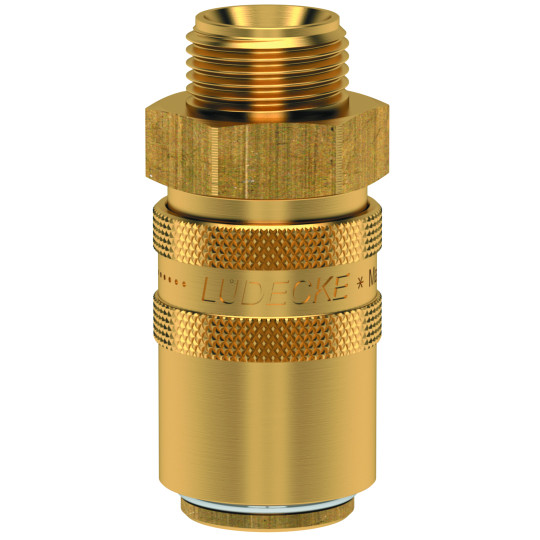

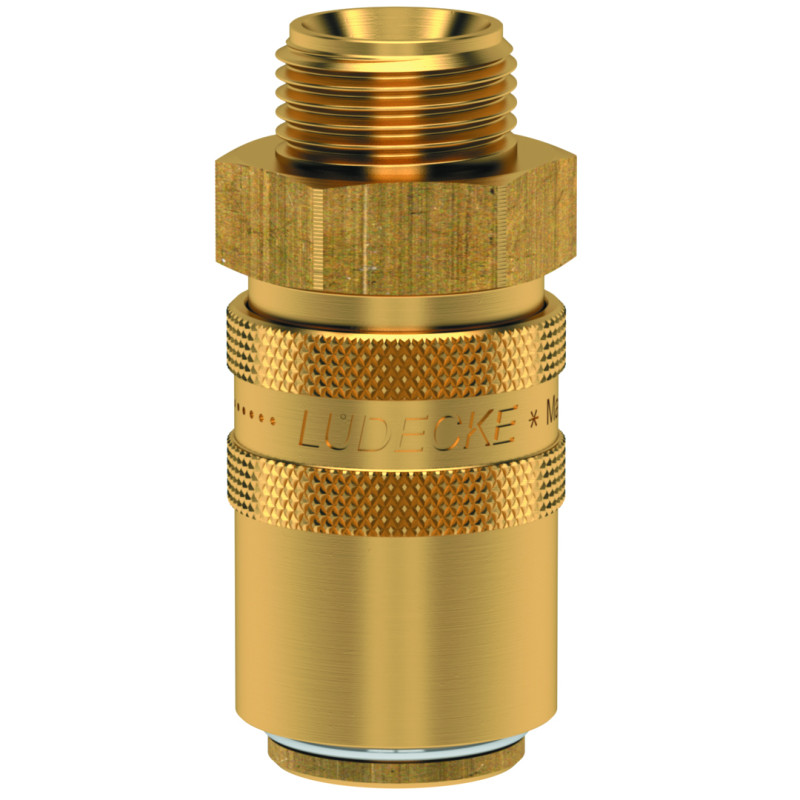

Szybkozłącze typ ESH E9 GNIAZDO GZ M18X1.5-WYDŁUŻ., Z ZAWOREM LUESH1815AAB LUDECKE

Szybkozłącze typ ESH E9 GNIAZDO GZ M18X1.5-WYDŁUŻ., Z ZAWOREM LUESH1815AAB LUDECKE

Profesjonalne gniazdo szybkozłącza wodnego ESH 1815 AAB z serii ESH LUDECKE, profil EURO (DN 9). Element systemu szybkozłączy do branży PTS - używane do termostatowania form, układów chłodzenia matryc oraz innych aplikacji z medium wodnym lub olejowym. Typ - gwint zewnętrzny. Wykonanie z zaworem - z zaworem zamykającym - utrzymuje medium w przewodzie po rozłączeniu, co ogranicza wycieki i utratę temperatury w obiegu.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESH 1815 AAB
• Seria: ESH (profil EURO, DN 9)
• Typ: gniazdo szybkozłącza, gwint zewnętrzny
• Wersja: z zaworem
• Materiał: mosiądz (standard) lub stal nierdzewna 1.4305 (wariant ESHE); tuleja ryglująca mosiężna
• Uszczelnienie: FKM (Viton)
• Ciśnienie / temperatura robocza: do 15 bar; woda do +150°C, olej i powietrze do +200°C
• Kompatybilność: profil EURO DN 9 - łączenie wyłącznie z elementami tej samej serii

Zastosowanie:

Szybkozłącze ESH serii EURO (DN 9) znajdzie zastosowanie w aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form, układów wodnych i olejowych:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Systemy chłodzenia i podgrzewania matryc oraz wykrojników
• Obiegi z gorącą lub zimną wodą oraz olejem termicznym
• Centra obróbcze i prasy z układem termoregulacji
• Szybka wymiana matryc - skrócenie czasu przezbrojenia
• Aplikacje wymagające jednoręcznego sprzęgania w trudno dostępnych miejscach

Zalety:

• Profil EURO - najpopularniejszy standard europejski
• Sprzęganie jedną ręką - wygodna obsługa w ciasnych przestrzeniach
• Wersja z zaworem - z zaworem zamykającym - utrzymuje medium w przewodzie po rozłączeniu, co ogranicza wycieki i utratę temperatury w obiegu
• Identyfikacja wzrokowa - kolor tulei ryglującej różnicuje wersje
• Wytrzymałość - ciśnienie do 15 bar, temperatura do 200°C

Porównanie wariantów w rodzinie gwint zewnętrzny - seria ESH:

Pełna gama szybkozłączy LUDECKE do przetwórstwa tworzyw sztucznych obejmuje serie ESHM (DN 6 mini), ESH (DN 9) oraz ESHG (DN 13), każda dostępna w wersjach z zaworem i bez zaworu, w wykonaniu z mosiądzu lub stali nierdzewnej. Dla wybranych modeli serii ESHM, ESHME, ESH oraz ESHE dostępne jest dodatkowe zabezpieczenie SECURITY LOCK chroniące przed przypadkowym rozłączeniem pod ciśnieniem.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria), specjalizujący się w rozwiązaniach dla przemysłu przetwórstwa tworzyw sztucznych. Szybkozłącza wodne serii ESHM / ESH / ESHG to standard w termostatowaniu form wtryskowych - sprawdzone konstrukcyjnie, dostępne magazynowo, kompatybilne z systemem EURO obecnym na rynku europejskim od dekad.

Uwaga: maksymalne ciśnienie robocze 15 bar; nie przekraczać temperatur granicznych dla danego medium. Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 9) - łączenie z elementami innej serii nie jest możliwe.
