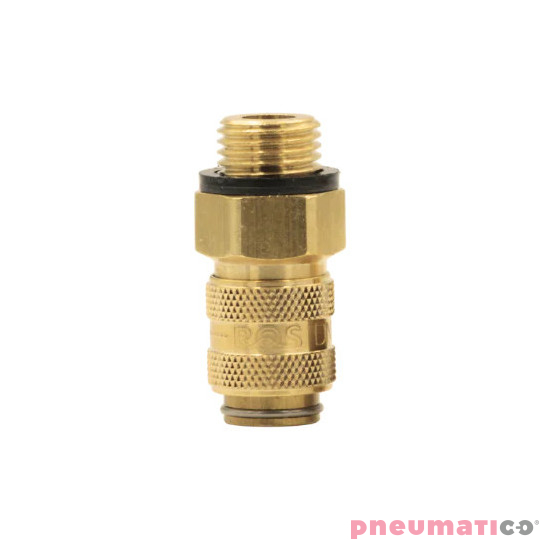

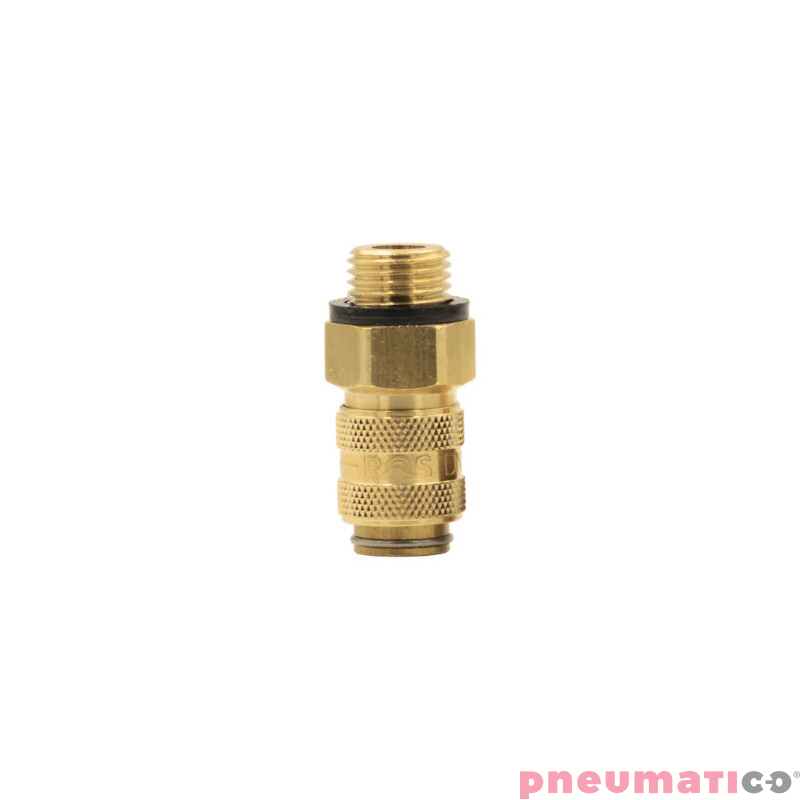

Szybkozłącze niskociśnieniowe żeńskie z gw.zew typ 21KA 1/4" RQS 21KAAW13MPX

Szybkozłącze niskociśnieniowe żeńskie z gw.zew typ 21KA 1/4" RQS 21KAAW13MPX

Szybkozłącze o kompaktowej konstrukcji jest przeznaczone do zastosowań, w których liczy się oszczędność miejsca oraz wygodny montaż. Niewielkie wymiary ułatwiają jego instalację także w trudno dostępnych miejscach i rozbudowanych układach pneumatycznych.

Wytrzymała konstrukcja pozwala na zastosowanie szybkozłącza również w wymagających warunkach pracy, w tym w aplikacjach spawalniczych, gdzie istotna jest odporność na podwyższoną temperaturę oraz intensywną eksploatację.

Dostępność wielu wariantów przyłączy umożliwia łatwe dopasowanie szybkozłącza do konkretnej instalacji i zastosowanych przewodów. Dzięki temu produkt sprawdzi się zarówno w nowych układach, jak i podczas modernizacji istniejących instalacji.

MATERIAŁ WYKONANIA:

GNIAZDO

• korpus gwintowany: mosiądz
• korpus zaworu: mosiądz
• tuleja ryglująca: mosiądz
• zawór: mosiądz
• sprężyna i pierścień: AISI 301
• kulki ryglujące: AISI 420
• uszczelnienia: NBR

WTYCZKA

• profil wtyczki: mosiądz

TEMPERATURA ROBOCZA:

• od - 20°C do +100°C (NBR)*
• od - 40°C do +120/150°C (EPDM)*
• od - 15°C do +200°C (FKM)*

*zależnie od miedium

KOMPATYBILNOŚĆ:

• CAMOZZI
• EWO
• KANI

CIŚNIENIE ROBOCZE:

• PN = 35 bar, maksymalne statyczne ciśnienie robocze ze współczynnikiem bezpieczeństwa 4:1

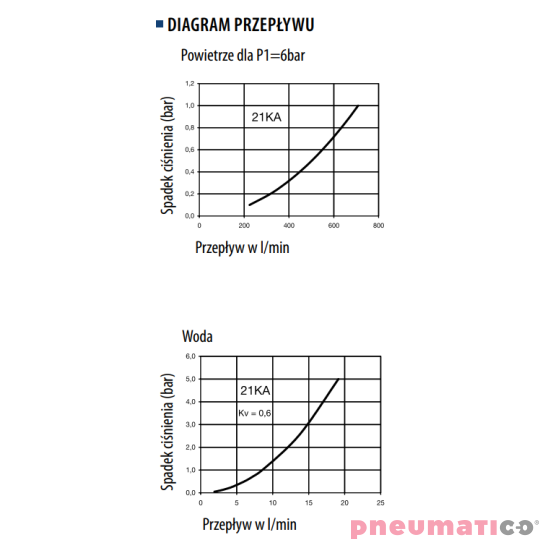

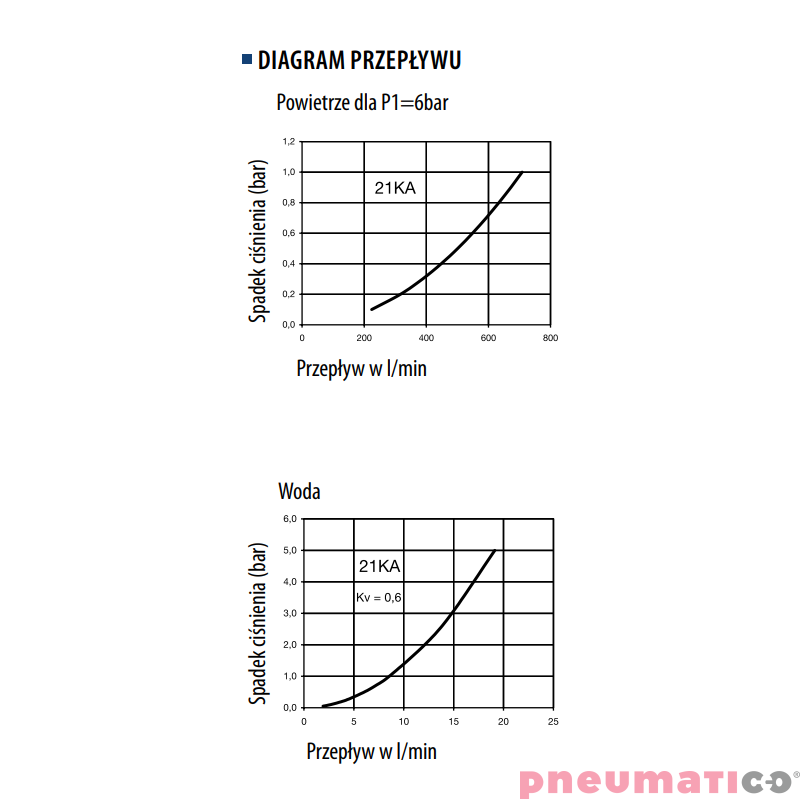

WIELKOŚĆ PRZEPŁYWU:

• 510 l/min przy ciśnieniu wejściowym 6 bar i spadku ciśnienia 0,5 bar
