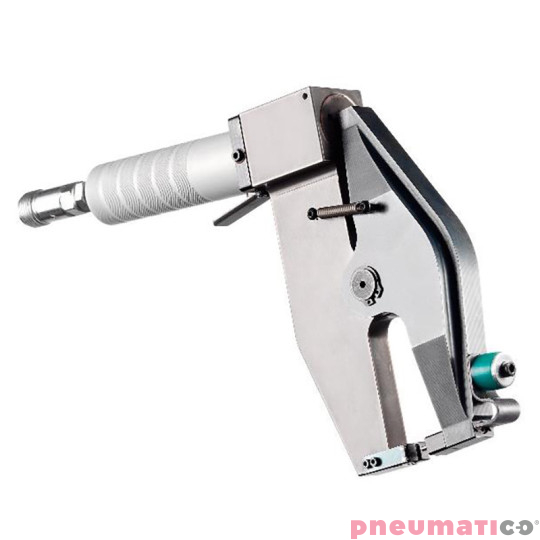

Klinczarka Python 100 firmy Jurado pracuje w technologii clinching'u zwana także toxowaniem.

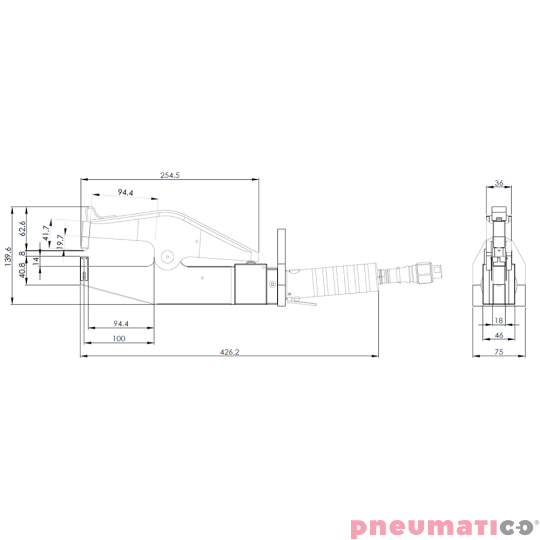

Python 100 to ręczna pneumatyczna zaciskarka o głębokości gardzieli 100 mm. Jej geometria pozwala na dotarcie do trudno dostępnych miejsc przy zachowaniu tych samych właściwości połączeń, co w przypadku modelu Python. Jest dostępna w dwóch wersjach geometrycznych z uchwytami prostymi lub kątowymi 90°. Ponadto może być wyposażony w zestawy narzędzi do zaciskania okrągłych i trapezowych połączeń oraz matryce o różnych wysokościach i rozmiarach, które pozwalają na stworzenie optymalnego połączenia dla każdej grubości blachy. Jest dostarczany w komplecie z uchwytem żyroskopowym i dodatkowym uchwytem (montowanym po prawej lub lewej stronie) dla większej manewrowości.

Technologia clinchingu polega na stałym połączeniu blach poprzez przetłaczanie na zimno używając specjalnie wyprofilowanego stempla i matrycy.
- Stempel podciśnieniem wtłacza blachę jedną w drugą opierając się o specjalnie wyprofilowaną matrycę tworząc solidne, mocne i estetyczne połączenie bez śladów korozji, ostrych krawędzi
- Urządzenia wykonują dwa rodzaje połączenia:  punkt okrągły lub punkt trapezoidalny


Dane techniczne:

• Waga kleszczy (wraz z uchwytem): 6,2 kg
• Waga całkowita (wraz z wzmacniaczem): 14,5 kg
• Maksymalne ciśnienie powietrza: 6 bar
• Maksymalne ciśnienie hydrauliczne: 360 bar
• Siła nacisku: 35 kN
• Czas cyklu: 0,8 s
• Maksymalna całkowita grubość blachy ze stali miękkiej: 3,5 mm
• Maksymalna całkowita grubość blachy ze stali nierdzewnej: 2,4 mm

Zastosowanie narzędzi Jurado:

• Kanały wentylacyjne i klimatyzacyjne
• Przemysł motoryzacyjny
• Produkcja sprzęty AGD
• Produkcja filtrów powietrza
• Wszędzie tam gdzie potrzebne jest połączenie dwóch lub większej ilości blach

DWA RODZAJE POŁĄCZENIA W TECHNOLOGII CLINCHINGU

• PUNKT OKRĄGŁY : stempel o okrągłym kształcie pod ciśnieniem wtłacza blachy w specjalnie wyprofilowana mobilną trzyczęściową matrycę, gdy osiągnie kowadełko matryca się otwiera i metal zaczyna biegnąć bocznie co pozwala utworzyć połączenie o charakterystycznym kształcie grzybka.


• PUNKT TRAPEZOIDALNY: stempel o kształcie prostokątnym przecina blachy z dwóch stron, po osiągnięciu kowadełka matrycy pod ciśnieniem wywołanym przez stempel metal zaczyna płynąć bocznie w kierunku dwóch pozostałych stron, pozwalając na wykonanie zatrzasku, czyli połączenia. Połączenie w szczególności polecane przy łączeniu blach lub profili ze stali nierdzewnej.

Zalety użytkowania maszyn Jurado

• Krótki czas amortyzacji
• Odporność połączenia na korozje
• Możliwość łączenia pomalowanych kawałków blachy
• Możliwość łączenia blachy nierdzewnej
• Lekkie i łatwe do obsługi , poręczne
• Wydajny cykl pracy , oszczędność czasu
• Wytrzymałość i żywotność części zamiennych
• Ekologiczne : nie wytwarzają dymu i iskier
• Bezpieczne w użytkowaniu – nie potrzebne ubranie ochronne jak i specjalne systemy chłodzące ( jeżeli chodzi o zgrzewanie punktowe)
• Niska konsumpcja energii
• Szybka adaptacja w systemie produkcji ( łatwość obsługi )
• Do działania wystarczy tylko źródło powietrza
