Klinczarka Python LA BE - Jurado

Klinczarka Python LA BE- Jurado

Urządzenie Python LA BE firmy Jurado pracuje w technologii clinching'u zwana także toxowaniem.

Technologia clinchingu polega na stałym połączeniu blach poprzez przetłaczanie na zimno używając specjalnie wyprofilowanego stempla i matrycy.
- Stempel podciśnieniem wtłacza blachę jedną w drugą opierając się o specjalnie wyprofilowaną matrycę tworząc solidne, mocne i estetyczne połączenie bez śladów korozji, ostrych krawędzi
- Urządzenia wykonują dwa rodzaje połączenia:  punkt okrągły lub punkt trapezoidalny

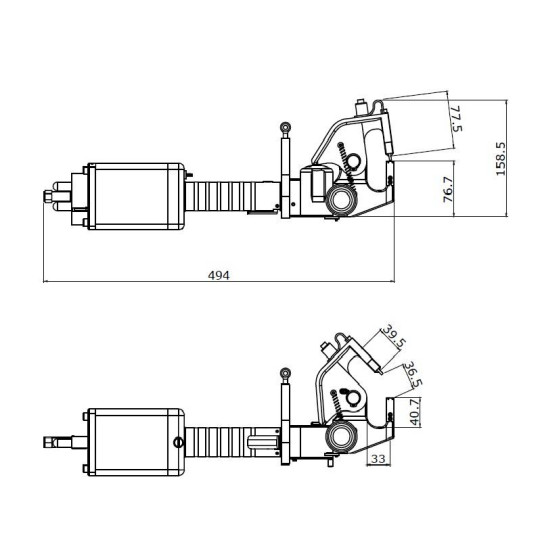

Maszyna Python LA BE  jest specjalną wersją urządzenia Python LA która posiada zintegrowany wzmacniacz ciśnienia. Wystarczy podłączyć przewód pneumatyczny i urządzenie jest gotowe do działania.
Urządzenie ma możliwość wykonywania manewrów w trudno dostępnych miejscach ponieważ ma szeroki kąt otwarcia kleszczy dzięki temu może być używana do łączenia blach przy różnych konfiguracjach geometrycznych. Znalazła zastosowanie przede wszystkim przy produkcji i montażu kanałów wentylacyjnych, klimatyzacji. Możliwość wykonania połączenia punkt okrągły jak i trapezoidalny. Siła nacisku jaką wytwarza jest równa 35 kN

Dane techniczne:

• Waga kleszczy: 5,1 kg
• Ciś. max powietrza: 6 -7 bar
• Siła nacisku: 35 kN
• Czas pojedynczego cyklu 0,8- 1 sekunda
• Możliwości łączenia:
  • Grubość blachy aluminium: max. 2 x 2 mm
  • Grubość blachy ze stali miękkiej: 2 x 1.8 mm
  • Grubość blachy ze stali nierdzewnej: max. 2 x 1,2mm - punkt trapezoidalny
• Średnica punktu tłoczonego: 5,8 - 6,3 mm



Zastosowanie narzędzi Jurado:

• Kanały wentylacyjne i klimatyzacyjne
• Przemysł motoryzacyjny
• Produkcja sprzęty AGD
• Produkcja filtrów powietrza
• Wszędzie tam gdzie potrzebne jest połączenie dwóch lub większej ilości blach

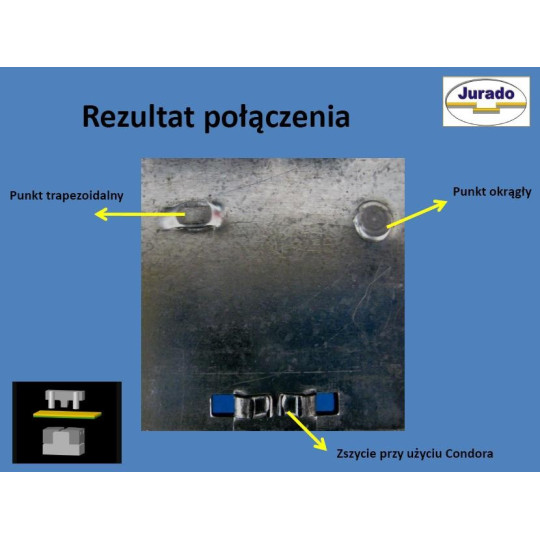

DWA RODZAJE POŁĄCZENIA W TECHNOLOGII CLINCHINGU

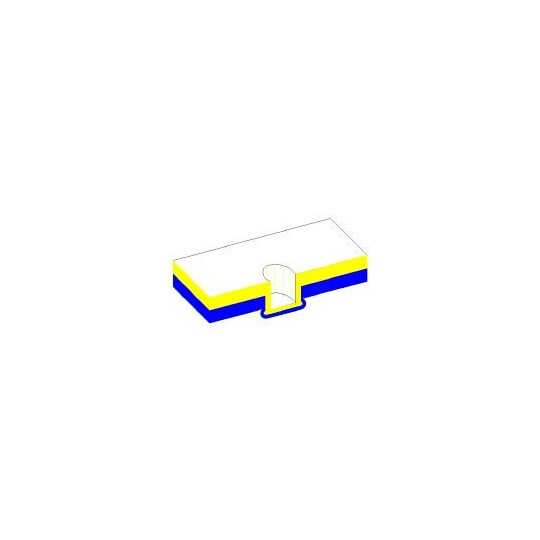

• PUNKT OKRĄGŁY : stempel o okrągłym kształcie pod ciśnieniem wtłacza blachy w specjalnie wyprofilowana mobilną trzyczęściową matrycę, gdy osiągnie kowadełko matryca się otwiera i metal zaczyna biegnąć bocznie co pozwala utworzyć połączenie o charakterystycznym kształcie grzybka.


• PUNKT TRAPEZOIDALNY: stempel o kształcie prostokątnym przecina blachy z dwóch stron, po osiągnięciu kowadełka matrycy pod ciśnieniem wywołanym przez stempel metal zaczyna płynąć bocznie w kierunku dwóch pozostałych stron, pozwalając na wykonanie zatrzasku, czyli połączenia. Połączenie w szczególności polecane przy łączeniu blach lub profili ze stali nierdzewnej.

Zalety użytkowania maszyn Jurado

• Krótki czas amortyzacji
• Odporność połączenia na korozje
• Możliwość łączenia pomalowanych kawałków blachy
• Możliwość łączenia blachy nierdzewnej
• Lekkie i łatwe do obsługi , poręczne
• Wydajny cykl pracy , oszczędność czasu
• Wytrzymałość i żywotność części zamiennych
• Ekologiczne : nie wytwarzają dymu i iskier
• Bezpieczne w użytkowaniu – nie potrzebne ubranie ochronne jak i specjalne systemy chłodzące ( jeżeli chodzi o zgrzewanie punktowe)
• Niska konsumpcja energii
• Szybka adaptacja w systemie produkcji ( łatwość obsługi )
• Do działania wystarczy tylko źródło powietrza
