Urządzenie Mangusta firmy Jurado pracuje w technologii clinching'u.

Technologia clinchingu polega na stałym połączeniu blach poprzez przetłaczanie na zimno używając specjalnie wyprofilowanego stempla i matrycy.
- Stempel podciśnieniem wtłacza blachę jedną w drugą opierając się o specjalnie wyprofilowaną matrycę tworząc solidne, mocne i estetyczne połączenie bez śladów korozji, ostrych krawędzi
- Urządzenia wykonują dwa rodzaje połączenia:  punkt okrągły lub punkt trapezoidalny

Mangusta jest bardzo wszechstronną maszyną pneumatyczną używaną do łączenia blach przez przetłaczanie na zimno. To lekkie i podręczne narzędzie używane jest najczęściej przy większych konstrukcjach metalowych oraz wszędzie tam gdzie jest potrzebne połączenie bardzo cienkich blach. Cechą charakterystyczną dającą niepowtarzalność i unikalność maszynie jest w budowany multiplikator ciśnienia.

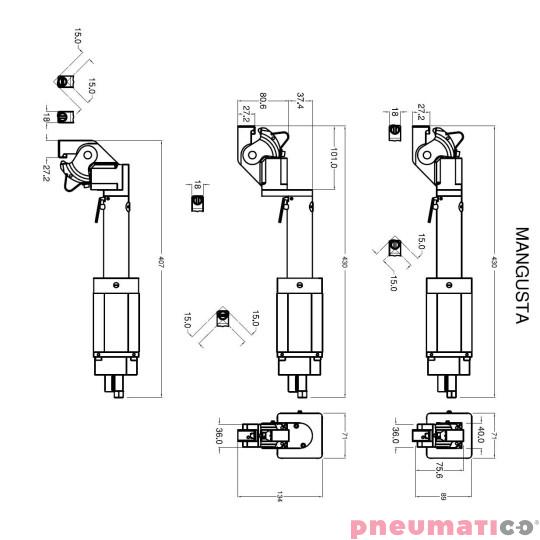

Dane techniczne:
- Waga kleszczy 2,4kg
- Ciś. max powietrza 6 -7 barów - siła nacisku 18kN
- Czas pojedynczego cyklu 1 sekunda
- Grubość blachy ze stali miękkiej, aluminium max. 2 x 1 mm
- Grubość blachy ze stali nierdzewnej max. 2 x 0,6mm - punkt trapezoidalny
- Średnica punktu zgrzewanego 5,8 - 6,3mm

Zastosowanie narzędzi Jurado:
- Kanały wentylacyjne i klimatyzacyjne
- Przemysł motoryzacyjny
- Produkcja sprzęty AGD
- Produkcja filtrów powietrza
- Wszędzie tam gdzie potrzebne jest połączenie dwóch lub większej ilości blach


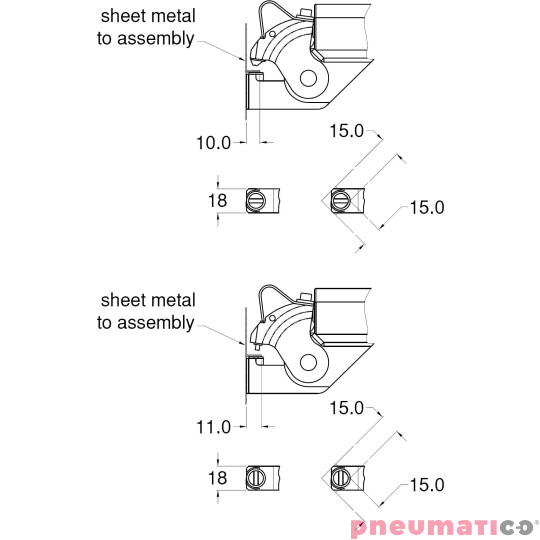

DWA RODZAJE POŁĄCZENIA W TECHNOLOGII CLINCHINGU

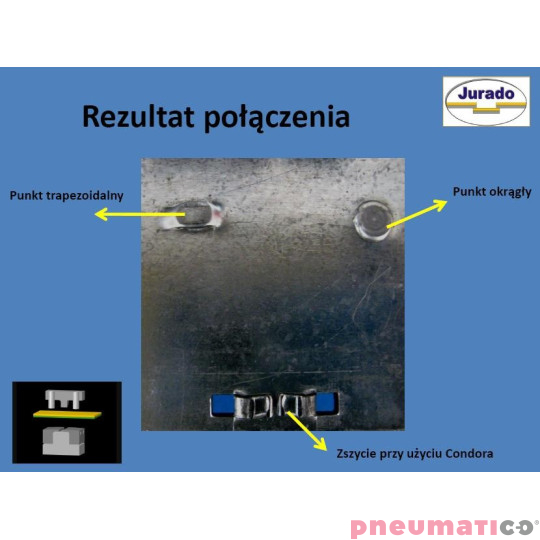

- PUNKT OKRĄGŁY : stempel o okrągłym kształcie pod ciśnieniem wtłacza blachy w specjalnie wyprofilowana mobilną trzyczęściową matrycę, gdy osiągnie kowadełko matryca się otwiera i metal zaczyna biegnąć bocznie co pozwala utworzyć połączenie o charakterystycznym kształcie grzybka.

- PUNKT TRAPEZOIDALNY: stempel o kształcie prostokątnym przecina blachy z dwóch stron, po osiągnięciu kowadełka matrycy pod ciśnieniem wywołanym przez stempel metal zaczyna płynąć bocznie w kierunku dwóch pozostałych stron, pozwalając na wykonanie zatrzasku, czyli połączenia. Połączenie w szczególności polecane przy łączeniu blach lub profili ze stali nierdzewnej.

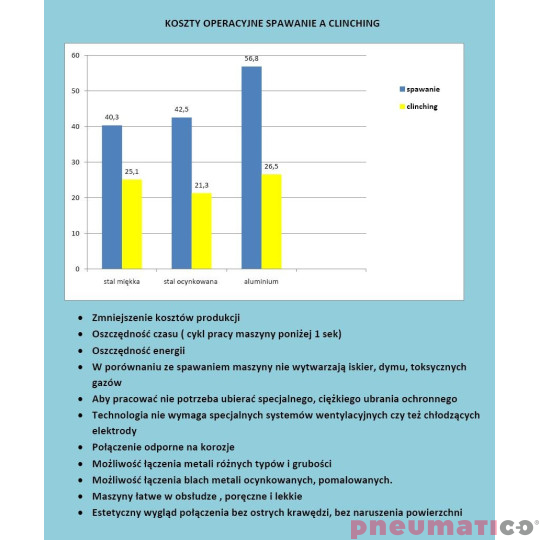

Zalety użytkowania maszyn Jurado
- Krótki czas amortyzacji
- Odporność połączenia na korozje
- Możliwość łączenia pomalowanych kawałków blachy
- Możliwość łączenia blachy nierdzewnej
- Lekkie i łatwe do obsługi , poręczne
- Wydajny cykl pracy , oszczędność czasu
- Wytrzymałość i żywotność części zamiennych
- Ekologiczne : nie wytwarzają dymu i iskier
- Bezpieczne w użytkowaniu – nie potrzebne ubranie ochronne jak i specjalne systemy chłodzące ( jeżeli chodzi o zgrzewanie punktowe)
- Niska konsumpcja energii
- Szybka adaptacja w systemie produkcji ( łatwość obsługi )
- Do działania wystarczy tylko źródło powietrza
