Klinczarka Mouse X-60 - Jurado

Klinczarka Mouse X-60 - Jurado

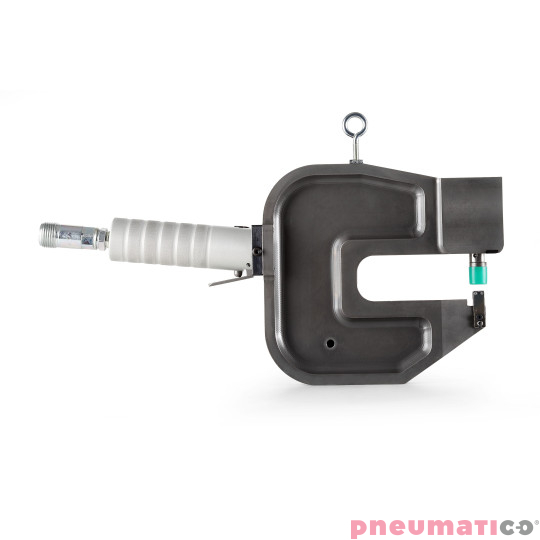

Urządzenie Mouse X-60 firmy Jurado pracuje w technologii clinching'u zwana także toxowaniem.

Technologia clinchingu polega na stałym połączeniu blach poprzez przetłaczanie na zimno używając specjalnie wyprofilowanego stempla i matrycy.
- Stempel podciśnieniem wtłacza blachę jedną w drugą opierając się o specjalnie wyprofilowaną matrycę tworząc solidne, mocne i estetyczne połączenie bez śladów korozji, ostrych krawędzi
- Urządzenia wykonują dwa rodzaje połączenia:  punkt okrągły lub punkt trapezoidalny

Mouse X-60 jest maszyną która bardzo często jest modyfikowana względem miejsce zastosowania. X- 60 w tym przypadku oznacza odległość punktu łączenia od krawędzi. Wejście materiału może być umiejscowione z różnych z stron w zależności od specyfikacji klienta. Możliwość wykonania połączenia punkt okrągły jak i trapezoidalny. Siła nacisku jaką wytwarza jest równa 35 kN. Zapraszamy do galerii zdjęc by zobaczyć różnorodność konstrukcji modelu Mouse.

Dane techniczne:

• Waga kleszczy:
• Ciśnienie max powietrza: 6 -7 bar
• Siła nacisku: 35 kN
• Czas pojedynczego cyklu: 0,8- 1 sekunda
• Możliwości łączenia:
  • Grubość blachy aluminium: max. 2 x 2,0 mm
  • Grubość blachy ze stali miękkiej: 2 x 2,0 mm
  • Grubość blachy ze stali nierdzewnej: max. 2 x 1,5 mm - punkt trapezoidalny
• Średnica punktu tłoczonego: 5,8 - 6,3 mm



Zastosowanie narzędzi Jurado:

• Kanały wentylacyjne i klimatyzacyjne
• Przemysł motoryzacyjny
• Produkcja sprzęty AGD
• Produkcja filtrów powietrza
• Wszędzie tam gdzie potrzebne jest połączenie dwóch lub większej ilości blach



DWA RODZAJE POŁĄCZENIA W TECHNOLOGII CLINCHINGU

• PUNKT OKRĄGŁY: stempel o okrągłym kształcie pod ciśnieniem wtłacza blachy w specjalnie wyprofilowana mobilną trzyczęściową matrycę, gdy osiągnie kowadełko matryca się otwiera i metal zaczyna biegnąć bocznie co pozwala utworzyć połączenie o charakterystycznym kształcie grzybka.


• PUNKT TRAPEZOIDALNY: stempel o kształcie prostokątnym przecina blachy z dwóch stron, po osiągnięciu kowadełka matrycy pod ciśnieniem wywołanym przez stempel metal zaczyna płynąć bocznie w kierunku dwóch pozostałych stron, pozwalając na wykonanie zatrzasku, czyli połączenia. Połączenie w szczególności polecane przy łączeniu blach lub profili ze stali nierdzewnej.
