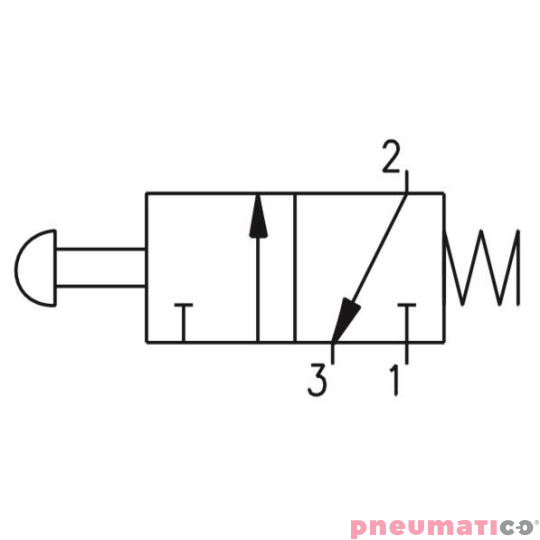

Zawór ręczny - przycisk sprężyna 3/2 PNEUMAX

Zawór ręczny - przycisk sprężyna 3/2 PNEUMAX

Seria 200 zawiera szeroką gamę miniaturowych zaworów ze zróżnicowanym sposobem uruchamiania. Dzięki ich specjalnej konstrukcji i zrównoważonemu tłoczkowi zawory te mogą być używane wymiennie jako 3- lub 5- drogowe. Jest to ważne, ponieważ np. trójdrogowy może być używany jako normalnie zamknięty lub normalnie otwarty a pięciodrogowy może być zasilany przez wydech 3 i 5 różnym ciśnieniem zależnie od potrzeb.

Temperatura wyższa niż 40°C oraz działanie wody lub dużej wilgotności powodują stopniowe pogarszanie charakterystyki mechanicznej uszczelek. Szybkość reakcji chemicznej (hydrolizy) zależy od temp. otoczenia tak, że w ekstremalnych sytuacjach uszczelka staje się krucha i ulega rozpadowi.

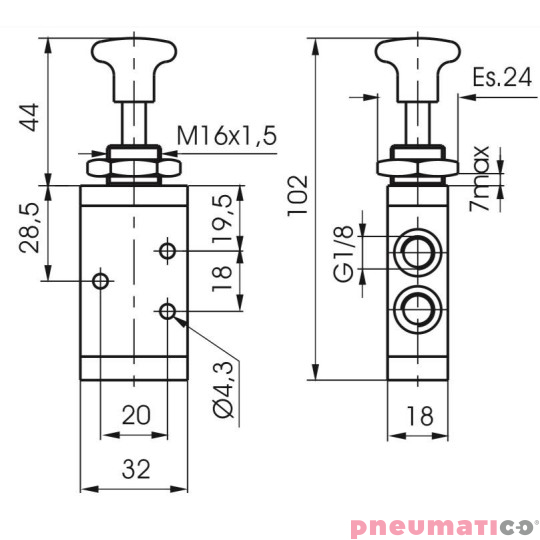

 Dane techniczne:

• korpus i pokrywa: aluminium
• część przełączająca: tworzywo sztuczne (przyciski i przełączniki)
• siłowniki: aluminium/technopolimer
• uszczelnienia: NBR
• dystans: technopolimer (aluminium dla G1")
• suwak: stal nierdzewna
• sprężyna: stal sprężynowa AISI 302
• min. siła nacisku: 33 N
• ciśnienie maks.: 10 bar
• przepływ dla 6 bar: 540 Nl/min
• średnica nomin.: 6 mm
• typ: 3 drogowy
• typ przyłącza: -
• funkcja: -
• waga: 120 g
• medium: filtrowane i olejone powietrze
• temperatura pracy: -5°C do +70°C
• przyłącze robocze: G 1/8"
• kolor przycisku: czarny

*Obsługa i użytkowanie:

Średnia żywotność zaworów to 10 - 15 mln cykli i zależy od ich właściwego serwisowania. Właściwe smarowanie odpowiednim olejem może wydłużyć żywotność uszczelnień, a dobra filtracja powietrza zapewnia długą i bezawaryjną pracę. Należy sprawdzić, czy warunki pracy są zgodne z zalecanym ciśnieniem pracy, temperaturą, itd. Porty wyjściowe dystrybutora powinny być zabezpieczone przed brudem i kurzem. W celu wymiany zaworu dostępny jest zestaw z częściami zamiennymi zawierający suwak oraz uszczelnienia. Czynność ta nie wymaga specjalnych kwalifikacji, zaleca się dochowanie należytej dokładności.

UWAGA: należy używać oleju hydraulicznego klasy H np. CASTROL Magna GC32.
