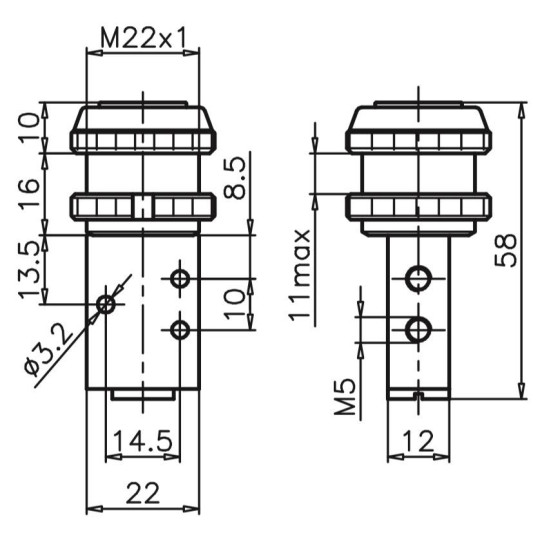

Zawór ręczny - przycisk sprężyna 3/2 PNEUMAX 105.32.6.2/3

Zawór ręczny - przycisk sprężyna 3/2 PNEUMAX

Serie 105 i 200 zawierają szeroką gamę miniaturowych zaworów ze zróżnicowanym sposobem uruchamiania. W serii 105 występują przyłącza na gwint M5, natomiast seria 200 występuje z gwintami od G1/8” do G1”. Dzięki ich specjalnej konstrukcji i zrównoważonemu tłoczkowi zawory te mogą być używane wymiennie jako 3- lub 5-drogowe. Jest to ważne, ponieważ np. 3-drogowy może być używany jako normalnie zamknięty lub normalnie otwarty a 5-drogowy może być zasilany przez wydech 3 i 5 różnym ciśnieniem zależnie od potrzeb.

Dostępne są zawory z uszczelkami poliuretanowymi do działania bezolejowego.

 Dane techniczne:

- korpus i pokrywa: mosiądz niklowany
- część przełączająca: tworzywo sztuczne (przyciski i przełączniki)
- uszczelnienia: NBR
- dystans: żywica acetalowa
- suwak: stal nierdzewna
- sprężyna: stal sprężynowa AISI 302
- min. siła nacisku: 14 N
- ciśnienie maks.: 10 bar
- przepływ dla 6 bar: 120 Nl/min.
- średnica nomin.: 2.5 mm

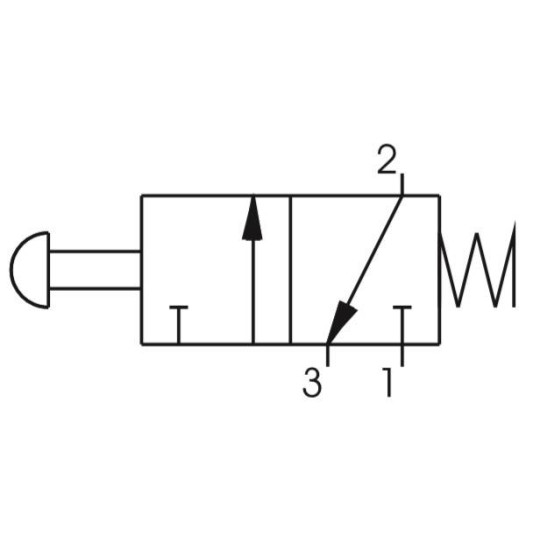

- typ: 3 drogowy
- typ przyłącza: -
- funkcja: -
- waga: 102 g
- medium: filtrowane i olejone powietrze
- temperatura pracy: -5^oC do +50^oC
- przyłącze robocze: M5
- kolor przycisku: zielony

*Obsługa i użytkowanie:

Średnia żywotność zaworów to 10 - 15 mln cykli i zależy od ich właściwego serwisowania. Właściwe smarowanie odpowiednim olejem może wydłużyć żywotność uszczelnień, a dobra filtracja powietrza zapewnia długą i bezawaryjną pracę. Należy sprawdzić, czy warunki pracy są zgodne z zalecanym ciśnieniem, temperaturą, itd.

Porty wyjściowe dystrybutora powinny być zabezpieczone przed brudem i kurzem. W celu wymiany zaworu, dostępny jest zestaw z częściami zamiennymi, zawierający suwak i uszczelnienia. Wymiana nie wymaga specjalnych kwalifikacji, jednakże powinna być wykonana z należytą starannością.

UWAGA: w przypadku tych zaworów temperatura przewyższająca 40°C wraz z występowaniem wody lub dużej wilgotności powoduje stopniową redukcję mechanicznej efektywności uszczelnień. Długość tej reakcji chemicznej tzw. hydrolizy zależy od temperatury otoczenia, a jej skutkiem może być kruchość uszczelnienia i jego rozpad. Zawory wyposażone w uszczelnienia z poliuretanu nie powinny być stosowane w klimatach tropikalnych.
