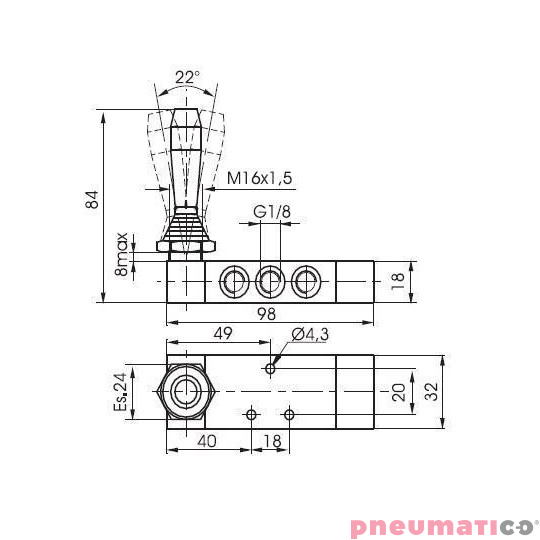

Zawór ręczny z dźwignią boczną trójpozycyjną 5/3 PNEUMAX 1/8 Czerwony 228.53.31.9.1/1

Seria 200 zawiera szeroką gamę miniaturowych zaworów ze zróżnicowanym sposobem uruchamiania. W serii 200 występują przyłącza na gwint G1/8”- G1/4”- G1/2”- G1”. Dzięki ich specjalnej konstrukcji i zrównoważonemu tłoczkowi zawory te mogą być używane wymiennie jako 3- lub 5- drogowe. Jest to ważne, ponieważ np. trójdrogowy może być używany jako normalnie zamknięty lub normalnie otwarty a pięciodrogowy może być zasilany przez wydech 3 i 5 różnym ciśnieniem zależnie od potrzeb.

Ważne: temperatura wyższa niż 40°C oraz działanie wody lub dużej wilgotności powodują stopniowe pogarszanie charakterystyki mechanicznej uszczelek. Szybkość reakcji chemicznej (hydrolizy) zależy od temp. otoczenia tak, że w ekstremalnych sytuacjach uszczelka staje się krucha i ulega rozpadowi.

Dane techniczne:

• przyłącze: 1/8"
• kolor: czerwony
• materiał:
• korpus: aluminium
• siłowniki: aluminium, technopolimer
• uszczelnienia: NBR
• dystans: technopolimer
• suwak: stal nierdzewna/CF8M/316, technopolimer
• sprężyna: stal sprężynowa
• tłoki: technopolimer
• waga: 190 g
• ciśnienie pracy: max. 10 bar
• temperatura pracy: -5°C do + 70°C
• przepływ powietrza dla 6 bar: 410 Nl/min
• średnica nominalna: 6 mm
• funkcja: pozycja śr, zamknięta
• medium: filtrowane i olejone powietrze
• średnie zużycie: 10 -15 mln cykli*

3 kolory dźwigni do wyboru: czarny, czerwony, zielony

*Obsługa i użytkowanie - średnie zużycie zaworów to 10 -15 mln. cykli, zależne od zastosowania. Właściwe smarowanie specjalnym olejem może zredukować zużycie uszczelnień, dobra filtracja powietrza zapewnia długą i bezproblemową pracę. Należy sprawdzić, czy warunki pracy są zgodne z sugerowanym ciśnieniem, temperaturą, itd.

Porty wyjściowe dystrybutora powinny być zabezpieczone przed brudem i kurzem. W celu wymiany zaworu dostępny jest zestaw z częściami zamiennymi, zawierający suwak i uszczelnienia. Wymiana nie wymaga specjalnych kwalifikacji,, jednakże powinna być wykonana z należytą starannością.

UWAGA: do smarowania należy  używać oleju hydraulicznego klasy H.
