Szybkozłącze typ ESHGT E13TS GNIAZDO 13 MM/45 STOPNI, Z ZAWOREM LUESHGT13TL45AB LUDECKE

Szybkozłącze typ ESHGT E13TS GNIAZDO 13 MM/45 STOPNI, Z ZAWOREM LUESHGT13TL45AB LUDECKE

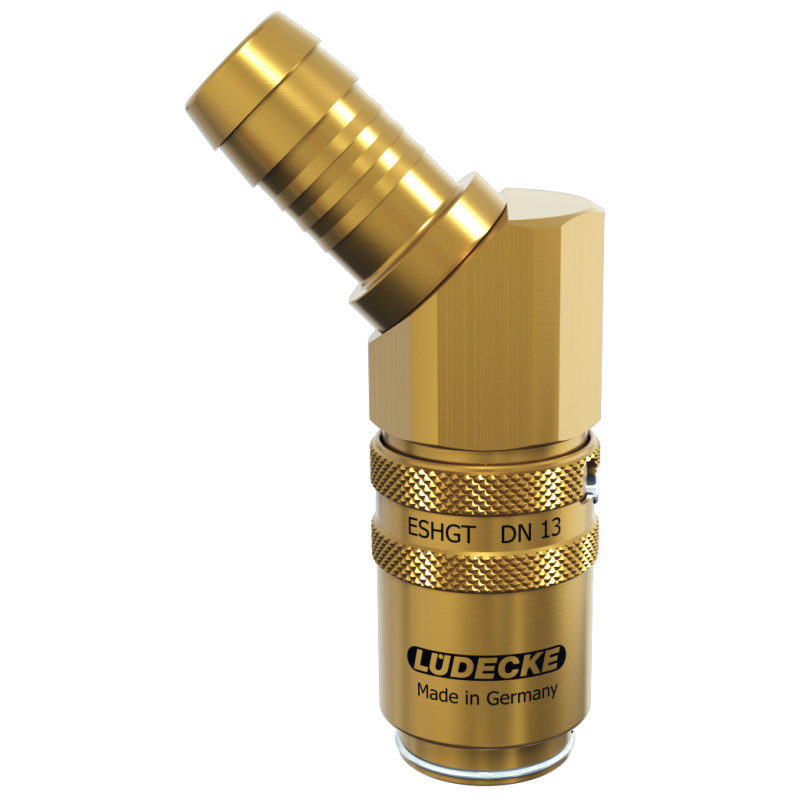

Gniazdo ESHGT 13 TL45AB to element systemu szybkozłączy do przetwórstwa tworzyw sztucznych LUDECKE serii ESHGT z mechanizmem TempSecure. Automatyczne ryglowanie tulei eliminuje ryzyko przypadkowego rozłączenia, zielony wskaźnik wzrokowo potwierdza pewne połączenie. Uszczelnienie HFKM umożliwia pracę z gorącą wodą do +180°C oraz olejem termalnym i powietrzem do +220°C. Kompatybilne z wtyczkami serii ESHG/ESHGT. z zaworem zamykającym - utrzymuje gorące medium w przewodzie po rozłączeniu, co minimalizuje straty cieplne i ryzyko poparzeń.

Dane techniczne:

• Marka: LUDECKE
• Kod producenta: ESHGT 13 TL45AB
• Seria: ESHGT (TempSecure, profil EURO, DN 13)
• Typ: gniazdo szybkozłącza, tuleja do węża (45°)
• Wersja: z zaworem
• Mechanizm: TempSecure - automatyczne ryglowanie, zielony wskaźnik połączenia
• Uszczelnienie: HFKM (High-Performance FKM, do gorących mediów)
• Materiał: mosiądz (standard) lub stal nierdzewna 1.4305 (wariant ESHGTE)
• Ciśnienie robocze: maks. 15 bar
• Temperatura robocza (HFKM): woda do +180°C, olej i powietrze do +220°C
• Kompatybilność wtyczki: seria ESHG/ESHGT (profil EURO DN 13)

Zastosowanie:

Szybkozłącze ESHGT TempSecure (profil EURO, DN 13) znajdzie zastosowanie w trudniejszych aplikacjach termoregulacyjnych branży PTS - szybkozłącza do termostatowania form i układów wodnych, gdzie temperatura medium przekracza możliwości zwykłego FKM:

• Termoregulacja form wtryskowych w branży PTS z gorącymi mediami
• Układy z olejem termalnym (temperatura do +220°C)
• Aplikacje z gorącą wodą technologiczną (do +180°C)
• Maszyny rozdmuchowe i wtryskarki wymagające pewności połączenia
• Systemy gdzie przypadkowe rozłączenie pod ciśnieniem jest niedopuszczalne
• Szybka wymiana matryc - TempSecure skraca czas przezbrojenia
• Aplikacje wymagające jednoręcznego sprzęgania z wzrokowym potwierdzeniem

Zalety:

• TempSecure - automatyczne ryglowanie tulei, zero ryzyka przypadkowego rozłączenia
• Zielony wskaźnik kolorystyczny - wzrokowe potwierdzenie pewnego połączenia
• HFKM - uszczelnienie do gorących mediów: woda 180°C, olej i powietrze 220°C
• Wersja z zaworem - z zaworem zamykającym - utrzymuje gorące medium w przewodzie po rozłączeniu, co minimalizuje straty cieplne i ryzyko poparzeń
• Profil EURO - pełna kompatybilność z wtyczkami serii standardowej

Porównanie wariantów w rodzinie tuleja do węża (45°) - seria ESHGT:

Pełna gama szybkozłączy LUDECKE TempSecure do przetwórstwa tworzyw sztucznych obejmuje serie ESHMT (DN 6 mini), ESHT (DN 9) oraz ESHGT (DN 13), każda dostępna w wersjach z zaworem i bez zaworu, w wykonaniu z mosiądzu lub stali nierdzewnej (warianty E). Wtyczki kompatybilne to serie standardowe - ESHM / ESH / ESHG, dostępne osobno w naszym asortymencie.

Marka LUDECKE to niemiecki producent szybkozłączy do branży PTS z siedzibą w Ambergu (Bawaria). System TempSecure to opatentowane rozwiązanie automatycznego ryglowania - eliminuje ryzyko przypadkowego rozłączenia i pozwala operatorowi pracować w trudno dostępnych miejscach bez kontroli wzrokowej. Szybkozłącza serii ESHMT / ESHT / ESHGT z uszczelnieniem HFKM to standard w termostatowaniu form, gdzie wymagana jest praca z gorącymi mediami.

Uwaga: maksymalne ciśnienie robocze 15 bar; temperatura medium do +220°C (olej/powietrze) lub +180°C (woda). Szybkozłącze dobierać do układu o zgodnej średnicy nominalnej (DN 13) - łączenie z elementami innej serii nie jest możliwe.
