Siłownik profilowy ISO21287 1540 PNEUMAX Ø 50 skok 120 1540.50.0120.02.1

Siłownik profilowy ISO21287 1540 PNEUMAX Ø 50 skok 120 1540.50.0120.02.1

Dane techniczne:

• średnica tłoka: Ø 50 mm
• skok siłownika: 120 mm
• ciśnienie robocze: max 10 bar
• zakres temp.:

• 5°C - +70°C z uszczelnieniami standard (tłok magn. lub niemagn.)
• 30°C - +80°C z uszczelnieniami poliuretanowymi (tłok magn. lub niemagn.)
• 5°C - +80°C z uszczelnieniami FPM (tłok magnetyczny)
• 5°C - +150°C z uszczelnieniami FPM (tłok niemagnetyczny)

Ważne: dla aplikacji pracujących w temp. niższej niż 0°C należy zapewnić osuszone sprężone powietrze.

• jednostronne tłoczysko
• podwójnego działania

Możliwość wykonania dowolnego skoku na zamówienie

______________________________________

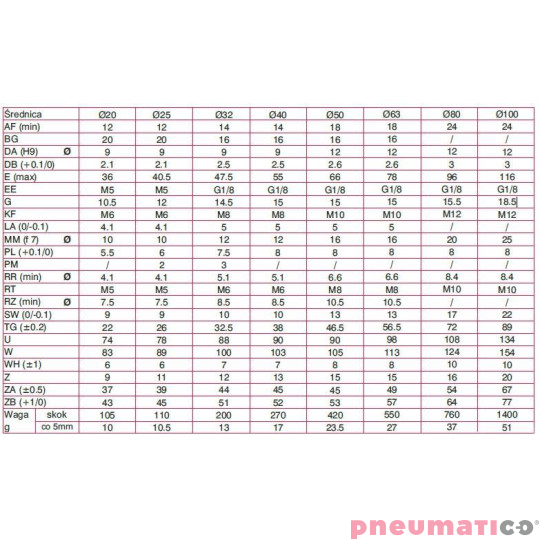

Seria 1540: ø 20-25-32-40-50-63-80

SIŁOWNIKI SERII 1540

Nowa seria siłowników ECOMPACT stanowi rozwinięcie szerokiej gamy siłowników kompaktowych.
Najważniejsze cechy wyróżniające nową serię to:

• całkowicie nowy design, zgodny ze standardem ISO 21287
• nowe, zaokrąglone aluminiowe pokrywy, dokładnie dopasowane do użytego profilu (mniej wystających części i martwych przestrzeni mogących gromadzić brud)
• pierścień wyciszający i amortyzujący uderzenia w std. pokrywach
• dodana tuleja prowadzenia tłoczyska
• aluminiowy tłok dla wersji z uszczelnieniami z Vitonu (FPM) (standardowo: Ø20–Ø63 żywica acetalowa, Ø80-Ø100 aluminium)
• dostępne średnice: od Ø20 do Ø100
• od średnicy Ø25 wprowadzona wersja z amortyzacją regulowaną
• opatentowany i unikatowy system amortyzacji regulowanej wpasowanej w pokrywy i nie powodującej wydłużenia całkowitej długości siłownika.

Siłowniki tej serii zostały wykonane zgodnie ze standardem ISO 21287. Nowy profil posiada po dwa rowki pod czujniki
na trzech stronach (śr. Ø20 i Ø25 jeden rowek) kompatybilne z czujnikami serii 1580._, MRS._, MHS._ bez konieczności użycia adaptera. Dostępne są również wersje z regulowaną amortyzacją pneumatyczną umożliwiającą pochłonięcie energii kinetycznej na końcu skoku siłownika przy utrzymaniu ogólnych rozmiarów zgodnych z normą ISO 21287. W celu montażu używane są cztery gwintowane otwory na pokrywach zamykających lub śruby w otworach korpusu,alternatywnie można używać wszystkich mocowań serii UNITOP RU-P/6-P/7 (średnice Ø20 i Ø25) oraz serii ISO 15552 (od średnicy Ø32 do Ø100).

Materiały:

• korpus: anodyzowane aluminium
• pokrywy końcowe: malowany stop aluminium
• tuleje tłoczyska: brąz spiekany
• tłoczysko:
• od średnicy tłoka Ø20 do Ø25 - stal nierdzewna AISI 303, chromowana
• od śr. Ø32 do Ø100 - stal chromowana C43 (w opcji stal nierdz. AISI 420A)
• półtłok: od śr. Ø20 do Ø63 - żywica acetalowa, średnice Ø80 i Ø100 - aluminium (z uszczelnieniami FPM, tłok z aluminium dla wszystkich średnic); standard: guma olejoodporna NBR, poliuretanowe uszczelnienia tłoczyska
• uszczelnienia: (uszczelnienia poliuretanowe lub FPM dostępne na życzenie)
• sprężyna: stal nierdzewna AiSI 302
• śruby mocujące: stal ocynkowana

PARAMETRY PNEUMATYCZNE
Czynnik roboczy: filtrowane i olejone powietrze (zaleca, naolejanie nie jest wymagane); jeśli powietrze jest olejone, naolejanie należy kontynuować.
