Kod produktu: DT-ACP-2M-020-010
Producent: TEKMA
  • Darmowa dostawa od: 500 zł
  • Realizacja: 2-5 dni
  • Raty / leasing: od 300 zł
Cena produktu niedostępna

Opis produktu

Opis produktu

Siłownik profilowy ISO21287 DT-ACP TEKMA


Dane techniczne:

  • średnica: Ø 20; 25; 32; 40; 50; 63; 80; 100 mm
  • skok: do 400 mm
  • ciśnienie robocze: 1-10 bar
  • prędkość ruchu: 10 - 1000 mm/sek.
  • zakres temp.: 0 - 80°C
  • jednostronne tłoczysko
  • podwójnego działania
  • amortyzacja mechaniczna


Możliwość wykonania dowolnego skoku na zamówienie

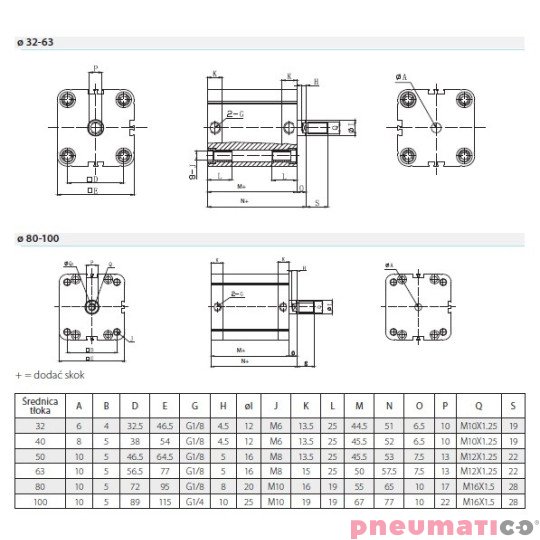

W tabeli podstawowe parametry siłowników.

______________________________________

Seria TDV: ø 20-25-32-40-50-63-80-100 z magnesem


SIŁOWNIKI ACP
Siłowniki serii ACP o średnicach 20, 25, 32, 40, 50, 63, 80, i 100 mm zostały zaprojektowane zgodnie z normą
DIN/ISO 21287. Profi l aluminiowy zapewnia dużą estetykę wyrobu, a odpowiednie rowki usytuowane na trzech
bokach profi lu umożliwiają bardzo wygodny, bezpośredni montaż czujników bezdotykowych położenia tłoka
serii CS. Czujniki te są całkowicie schowane w profilu. Osiem śrub ściągających zapewnia bardzo pewne połączenie głowic siłownika z korpusem. Kompaktowa budowa umożliwia ich zabudowę w bardzo ograniczonych przestrzeniach.
Dodatkowo wbudowane są elementy amortyzacji mechanicznej, której podstawowym celem jest zmniejszenie
hałaśliwości wywoływanej uderzeniami tłoka w głowice. Zaletą tych siłowników jest również możliwość zastosowania tych samych mocowań co do serii TGD ISO15552


PARAMETRY OGÓLNE

  • Rodzaj konstrukcji: ze śrubami ściągającymi
  • Działanie: pojedynczego i podwójnego działania

Materiały:

  • profil i głowice: aluminium
  • tłoczysko - stal nierdzewna lub stal chromowana
  • uszczelki - poliuretan/NBR


Rodzaj montażu: z przednim lub tylnym kołnierzem, na widełkach, na łapach lub z uchwytem wahliwym

Zakres skoków: do 400 mm
Zakres temperatur: 0 ÷ 80°C (dla suchego powietrza -20°C)
Wykonania specjalne: dla trudnych warunków pracy lub agresywnego otoczenia

PARAMETRY PNEUMATYCZNE

  • Zakres ciśnień: 1 ÷ 10 bar
  • Prędkość: 10 ÷ 1000 mm/s (bez obciążenia)
  • Czynnik roboczy: powietrze filtrowane, bez smarowania*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISO VG32 (raz rozpoczęty proces smarowania musi
być kontynuowany do końca eksploatacji).

Kody siłowników:

średnica tłoka (mm)
skok siłownika (mm) 20 25 32 40 50 63 80
10 DT-ACP-2M-020-010 DT-ACP-2M-025-010 DT-ACP-2M-032-010 DT-ACP-2M-040-010 DT-ACP-2M-050-010 DT-ACP-2M-063-010 DT-ACP-2M-080-010
30 DT-ACP-2M-020-030 DT-ACP-2M-025-030 DT-ACP-2M-032-030 DT-ACP-2M-040-030 DT-ACP-2M-050-030 DT-ACP-2M-063-030 DT-ACP-2M-080-030
50 DT-ACP-2M-020-050 DT-ACP-2M-025-050 DT-ACP-2M-032-050 DT-ACP-2M-040-050 DT-ACP-2M-050-050 DT-ACP-2M-063-050 DT-ACP-2M-080-050
80 DT-ACP-2M-020-080 DT-ACP-2M-025-080 DT-ACP-2M-032-080 DT-ACP-2M-040-080 - DT-ACP-2M-063-080 DT-ACP-2M-080-080
100 DT-ACP-2M-020-100 DT-ACP-2M-025-100 DT-ACP-2M-032-100 DT-ACP-2M-040-100 - DT-ACP-2M-063-100 DT-ACP-2M-080-100
120 DT-ACP-2M-020-120 DT-ACP-2M-025-120 DT-ACP-2M-032-120 DT-ACP-2M-040-120 DT-ACP-2M-050-120 DT-ACP-2M-063-120 DT-ACP-2M-080-120
150 DT-ACP-2M-020-150 DT-ACP-2M-025-150 DT-ACP-2M-032-150 DT-ACP-2M-040-150 - DT-ACP-2M-063-150 DT-ACP-2M-080-150
200 DT-ACP-2M-020-200 DT-ACP-2M-025-200 DT-ACP-2M-032-200 DT-ACP-2M-040-200 - DT-ACP-2M-063-200 DT-ACP-2M-080-200
