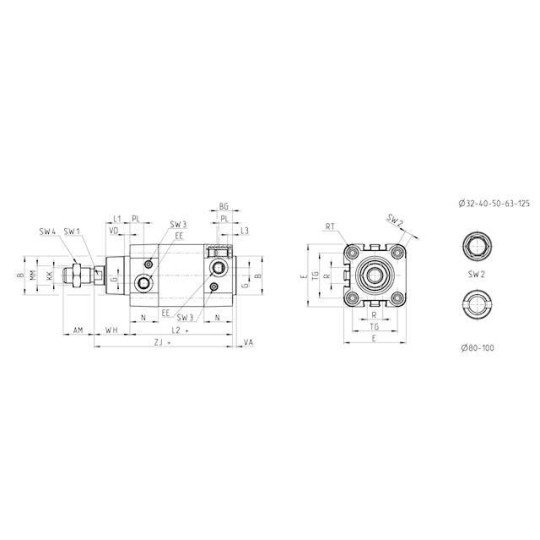

SIŁOWNIK ISO 15552 SERII 40 O160 PODWÓJNEGO DZIAŁANIA CAMOZZI 40M2L160A0050

Siłownik ISO 15552 serii 40 O160 podwójnego działania CAMOZZI 40M2L160A0050

Dane techniczne:

• wersja: standard, magnetyczny
• działanie: podwójnego działania, amortyzacja przednia i tylna
• materiały: głowice i tłok aluminiowy; tłoczysko ze stali nierdzewnej nagniatanej AISI 420B
• średnica tłoka: 160 mm
• rodzaj mocowania: standard
• skok: 50 mm

• Zgodne z normami ISO 15552 i wcześniejszymi normami DIN/ISO 6431, VDMA 24562
• Regulowana amortyzacja pneumatyczna
• Tłoczysko ze stali nierdzewnej nagniatanej (Ø160-200 mm)
• Tłoczysko ze stali chromowanej (Ø250-320 mm)
• Mosiężny zgarniacz zanieczyszczeń z tłoczyska

Seria 40:

Siłowniki serii 40 zostały zaprojektowane zgodnie z normami ISO 15552 i wcześniejszymi normami DIN/ISO 6431, VDMA 24562. Magnes stały umieszczony na tłokach tych siłowników umożliwia wysyłanie sygnałów elektrycznych przez czujniki zbliżeniowe znajdujące się na szpilkach w danym siłowniku. W ten sposób sygnalizowane jest położenie tłoka.

Siłowniki tej serii są standardowo wyposażone w amortyzację skoku końcowego, którą można regulować za pomocą śrub umieszczonych w głowicach. Siłowniki tej serii zostały wyposażone w amortyzację mechaniczną w celu wyciszenia uderzeń tłoka o głowicę.

• Rodzaj konstrukcji: ze szpilkami ściągającymi
• Działanie: podwójnego działania
• Materiały: głowice i tłok aluminiowy; tłoczysko ze stali nierdzewnej nagniatanej AISI 420B (Ø160-200 mm) lub stali chromowanej (Ø250-320 mm), nakrętka tłoczyska ze stali ocynkowanej, rura z aluminium anodowanego, szpilki ściągające i nakrętki szpilek ściągających ze stali ocynkowanej, uszczelnienia tłoczyska, tłoka i elementów amortyzujących z NBR/PU, mosiężny zgarniacz zanieczyszczeń tłoczyska
• Montaż: za pomocą szpilek ściągających, kołnierzy z przodu lub z tyłu, na łapach, na czopach z przodu, z tyłu lub w środku, na wsporniku wahliwym
• Zakres skoków: min.- maks. 10 ÷ 2500 mm
• Zakres temperatur pracy: 0°C ÷ 80°C (dla suchego powietrza -20°C)
• Ciśnienie pracy: 1 ÷ 10 bar
• Prędkość: 10 ÷ 500 mm/sek. (bez obciążenia)
• Czynnik roboczy: powietrze filtrowane, bez smarowania. Jeśli prowadzone jest smarowanie powietrza zalecany jest olej ISOVG32. Raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji.
