Pompa membranowa 2" YAMADA NDP-500BSE

Pompa membranowa 2" YAMADA NDP-500BSE

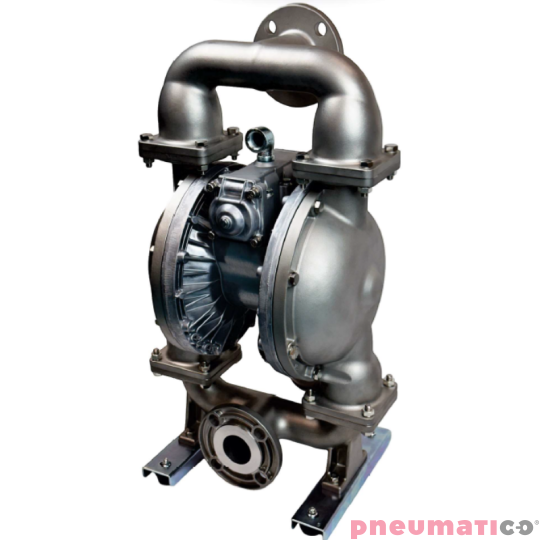

Pompa membranowa YAMADA NDP-500 to zaawansowane rozwiązanie przemysłowe zaprojektowane z myślą o najwyższej wydajności, trwałości i łatwej obsłudze. Posiadając nominalną średnicę 2", oferuje najwyższą objętość tłoczenia wśród wszystkich pomp 2-calowych dostępnych na rynku, osiągając przepływ aż 780 l/min. Konstrukcja tej pompy opiera się na dwumembranowym systemie sterowanym powietrzem, a wersja ze stali nierdzewnej zapewnia wyjątkową odporność na agresywne środowiska i chemikalia.

Dane techniczne:

• Rozmiar pompy: 2"
• Materiał obudowy: stal nierdzewna
• Materiał membrany: EPDM
• Materiał zaworu kulowego: EPDM
• Materiał gniazda zaworu: EPDM
• Materiał ogranicznika zaworu: stal nierdzewna
• Materiał tarczy centralnej membrany: stal nierdzewna SUS316

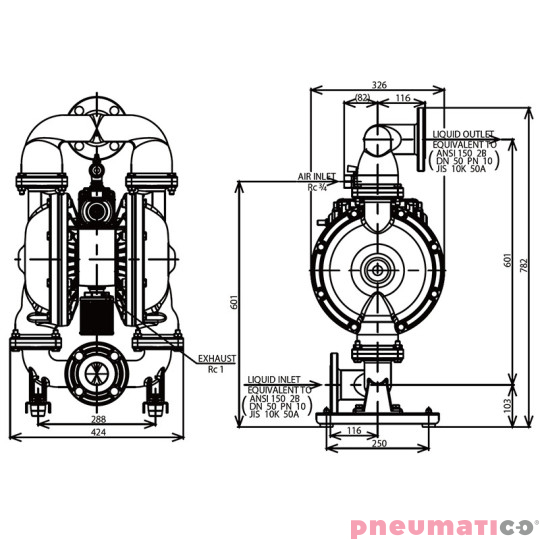

• Port ssący: JIS 10K 50A
• Port tłoczny (wylotowy): JIS 10K 50A
• Port zasilania powietrzem: Rc 3/4 (z zaworem powietrznym)
• Port wylotu powietrza: Rc 1 (z tłumikiem)
• Ciśnienie robocze powietrza: 0,2 – 0,7 MPa (Maksymalne ciśnienie zasilania powietrzem dla wersji z korpusem pompy wykonanym z tworzywa sztucznego zależy od temperatury tłoczonej cieczy.)
• Maksymalne ciśnienie tłoczenia: 0,7 MPa
• Objętość tłoczenia na cykl: 4300 mL (Podana objętość tłoczenia wody na cykl ma charakter orientacyjny. Rzeczywista wydajność może się różnić w zależności od rodzaju cieczy oraz warunków instalacji rurowej.)

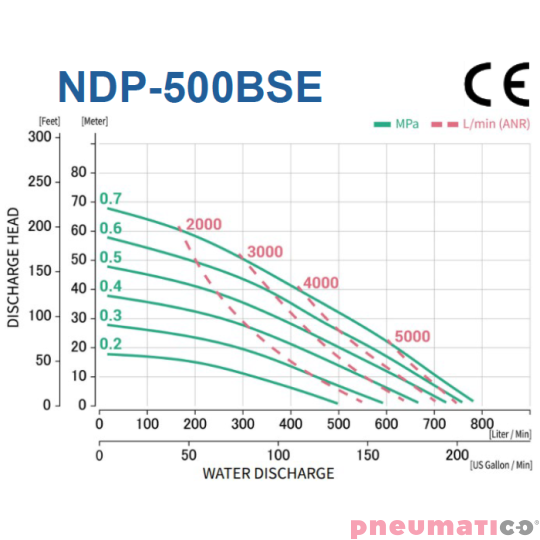

• Maksymalna wydajność tłoczenia: 780 l/min (Maksymalne natężenie przepływu oznacza teoretyczną wydajność pompy. Zaleca się dobór pompy z pewnym zapasem, uwzględniając wpływ na żywotność membrany.)
• Maksymalne zużycie powietrza: 6400 l/min (ANR)
• Maksymalna średnica cząstek stałych: 8 mm
• Zdolność zasysania cieczy: do lepkości 3 Pa·s
• Zdolność tłoczenia cieczy: do lepkości 8 Pa·s
• Zdolność samozasysania: 5 m
• Masa: 60 kg

Cechy:

• Najwyższa objętość tłoczenia wśród pomp 2" Maksymalna wydajność przepływu – 780 l/min, co stanowi nawet 18% więcej niż w konwencjonalnych modelach tej klasy (np. NDP-50BS).
• Zoptymalizowana konstrukcja ścieżki przepływu cieczy Nowa geometria układu hydraulicznego przekłada się na znaczny wzrost wydajności bez zwiększania zużycia powietrza.
• Powietrznie sterowana podwójna pompa membranowa Konstrukcja bez zastosowania energii elektrycznej – niezawodna, bezpieczna w strefach EX, idealna do zastosowań przemysłowych.
• Zawór przełączający powietrze C-Spool (opatentowany przez Yamadę) Całkowicie bezolejowy zawór centralny ze wspomaganiem sprężyną typu C – minimalizuje ryzyko przestojów, zapewniając nieprzerwaną pracę.
• Niezależne zawory pilotowe (lewy i prawy) Eliminuje dynamiczne uszczelnienia, zwiększa trwałość i niezawodność pompy. W pełni odporne na ścieranie.
• Membrana z EPDM (Kauczuk etylenowo-propylenowo-dienowy) Idealny do kwasów, zasad, wody i ścieków; nie nadaje się do olejów.

Zastosowania:

Pompa YAMADA NDP500 znajduje szerokie zastosowanie w transporcie i przetłaczaniu różnorodnych cieczy, w tym:

• Odbiór i transport ścieków przemysłowych, osadów i zawiesin
• Przetłaczanie olejów hydraulicznych, smarów i lateksu
• Oczyszczanie zbiorników z ropą naftową i surowcami
• Transfer cieczy w procesach technologicznych i podczas przestojów serwisowych
• Usuwanie deszczówki oraz wody technologicznej
• Praca z cieczami agresywnymi, w tym w środowiskach o podwyższonej temperaturze i zagrożeniach wybuchowych (ATEX)

Zasada działania:

Pompa membranowa YAMADA NDP-500 działa w oparciu o mechanizm napędzany sprężonym powietrzem, bez potrzeby stosowania zewnętrznego źródła zasilania elektrycznego.

Gdy sprężone powietrze dostaje się do pompy, jest kierowane przez główny zawór powietrza na jedną z komór – w zależności od aktualnej pozycji zaworu typu C-Spool. Po wejściu powietrza do komory roboczej następuje wypchnięcie jednej z membran na zewnątrz. Ten ruch wypycha ciecz przez zawór kulowy wylotowy i jednocześnie zamyka przeciwny zawór ssący.

Równocześnie, połączona mechanicznie membrana po drugiej stronie zostaje zassana do wnętrza, co inicjuje proces zasysania cieczy z drugiej strony pompy. Po wykonaniu pełnego skoku, membrana dociera do zaworu pilotowego, który zostaje wciśnięty, otwierając wylot powietrza. Spadek ciśnienia powoduje przemieszczenie zaworu głównego powietrza na przeciwną stronę – inicjując kolejny cykl pracy.

Proces ten powtarza się naprzemiennie, umożliwiając ciągłą, pulsacyjną pracę pompy, bez potrzeby smarowania czy stosowania dynamicznych uszczelnień.

_______

Firma YAMADA to japoński lider w produkcji m.in. pomp membranowych z ponad 60-letnim doświadczeniem. Firma ta znana jest ze swojej innowacyjności, doskonałej jakości i niezawodności produktów. W procesie produkcji przestrzegane są normy ISO 9001 gdzie każda z pomp przed wysyłką przechodzi próbę hydrauliczną.
