Pneumatyczny napęd obrotowy podwójnego działania AP55DA 145 VITON SIRCA

Pneumatyczny napęd obrotowy podwójnego działania AP55DA 145 VITON SIRCA

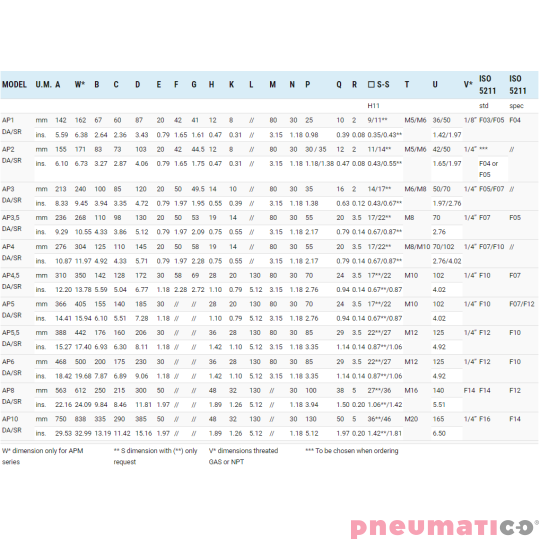

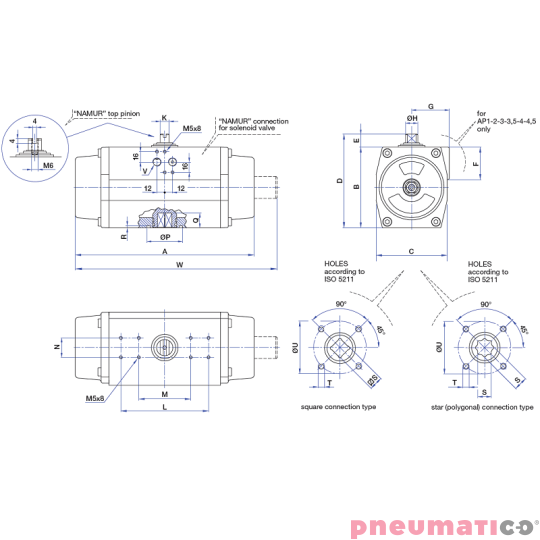

Dane techniczne:

• rozmiar: Ø145 mm
• waga: 13,94 kg
• uszczelnienie: VITON
• moment obrotowy dla ciśnienia zasilającego 6 bar: 473 Nm

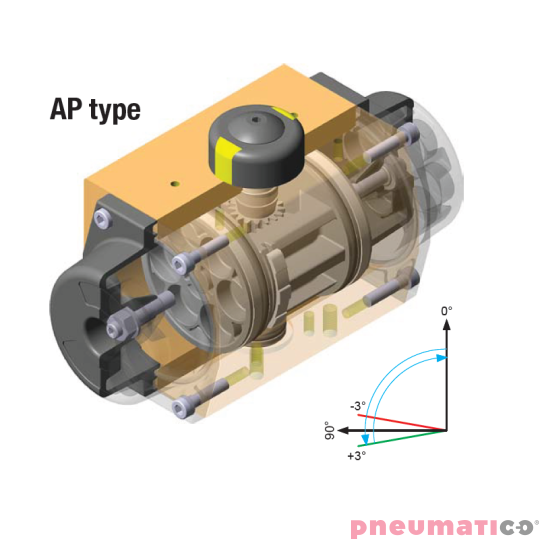

• kąt obrotu: 0^o-90^o
• zakres regulacji: +/- 3^o
• ciśnienie zasilania: 2-8 bar
• temperatura pracy: od -20^oC do +80^oC
• medium robocze: sprężone powietrze
• przyłącze zasilające: G 1/4

Zalety:

• Konstrukcja z podwójnym tłokiem i zębnikiem zapewnia zwartą konstrukcję, symetryczny montaż tłoka. Jedna kompaktowa konstrukcja z identycznym korpusem i zaślepkami końcowymi dla modelu dwustronnego działania i ze sprężyną powrotną.
• Korpus z wytłaczanego aluminium, dostępny z dwoma rodzajami zabezpieczenia antykorozyjnego, anodowanym na złoto lub anodowanym na twardo. Wszystkie korpusy są obrabiane na maszynach sterowanych CNC w celu uzyskania najwyższej jakości i precyzji.
• Zaślepki końcowe i tłoki wykonane są z odlewanego ciśnieniowo aluminium. Zaślepki są malowane.
• Koło zębate wykonane jest ze stopu stali niklowanej. System zapobiegający wydmuchowi zapobiega wysuwaniu się trzpienia z korpusu siłownika.
• Wszystkie ruchome elementy wyposażone są w specjalne pierścienie przeciwcierne lub łożyska.
• Wszystkie sprężyny są wykonane w zamkniętym systemie, co pozwala uniknąć ryzyka wypadków podczas faz demontażu siłownika.
• Wewnętrzne i zewnętrzne łączniki ze stali nierdzewnej zapewniające długoterminową odporność na korozję.
• Pokryty czarną powłoką epoksydową.

Zastosowanie:

Najlepsze zastosowanie znajdują do uruchamiania zaworów ćwierćobrotowych takich jak: zawór kulowy, przepustnica, zawór grzybowy

Certyfikaty:

2014/34//UE ATEX, SIL IEC 61508 – IEC 61511, GOST-R, CU TR 10 CU TR 32
