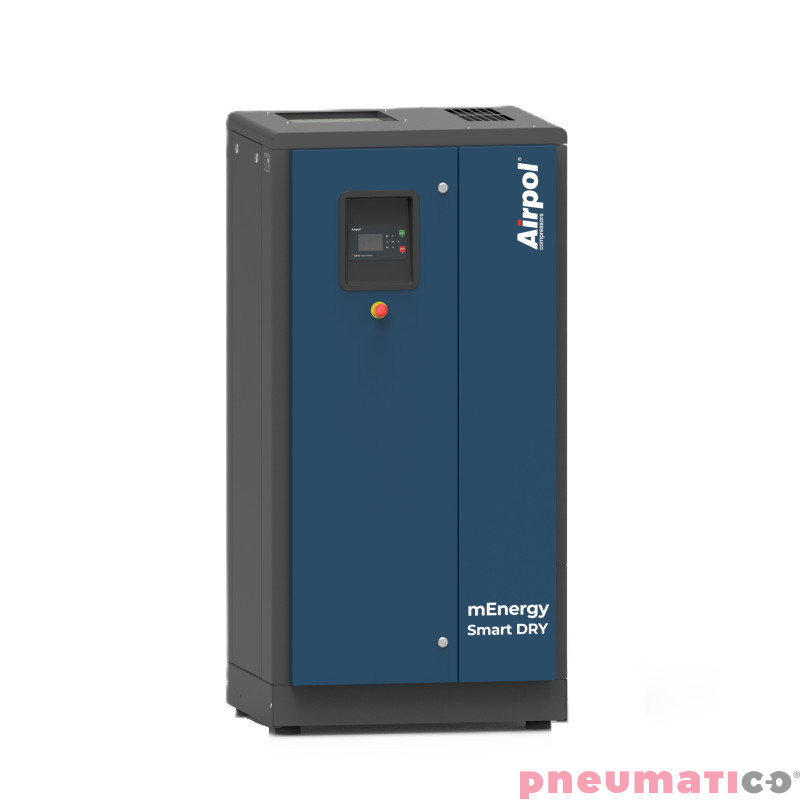

Kompresor - sprężarka śrubowa 15 kW AIRPOL mEnergySmart 15 DRY z falownikiem i osuszaczem

Sprężarka śrubowa Airpol mEnergySmart 15 DRY - zmiennoobrotowa, 15 kW, silnik z magnesami trwałymi IE5 z układem uzdatniania powietrza

Sprężarka śrubowa Airpol mEnergySmart 15 DRY to kompaktowa, zmiennoobrotowa sprężarka śrubowa z wbudowanym układem uzdatniania sprężonego powietrza, o mocy silnika 15 kW. Oprócz zespołu sprężarkowego ze zmiennoobrotowym napędem VSD i silnikiem z magnesami trwałymi (PM) klasy IE5, urządzenie ma zintegrowany osuszacz chłodniczy oraz dwa filtry sprężonego powietrza, a także dwa zbiorniki ciśnieniowe własnej produkcji o pojemności 70 l każdy - wszystko w jednej, kompaktowej obudowie. Taka konstrukcja tworzy kompletne, gotowe do pracy źródło suchego i czystego sprężonego powietrza klasy 2.4.2 wg ISO 8573-1, które nie wymaga rejestracji w UDT ani zakupu dodatkowych urządzeń uzdatniających. Modułowy stopień śrubowy ASU 50 MK, produkowany przez Airpol, oraz napęd bezpośredni zapewniają wysoką wydajność i niezawodność przez cały okres eksploatacji.

Dane techniczne

• Typ: Airpol mEnergySmart 15 DRY, sprężarka śrubowa zmiennoobrotowa (z falownikiem) z funkcją Ultra Speed
• Silnik: z magnesami trwałymi (PM), napęd bezpośredni
• Nominalna moc silnika: 15 kW
• Klasa sprawności energetycznej silnika: IE5
• Stopień ochrony silnika: IP65
• Maksymalne nadciśnienie tłoczenia: 1,0 MPa (10 bar)
• Wydajność min-max (funkcja Ultra Speed):
  • przy 0,65 MPa: 52 - 162 m³/h
  • przy 0,75 MPa: 52 - 156 m³/h
  • przy 0,8 MPa: 52 - 150 m³/h
  • przy 0,9 MPa: 52 - 135 m³/h
  • przy 1,0 MPa: 52 - 120 m³/h
• Przyłącze sprężonego powietrza: G ¾
• Wymiary gabarytowe (dł. x szer. x wys.): 1000 x 850 x 1900 mm
• Pojemność zbiorników: 2 x 70 l
• Masa: 550 kg
• Temperatura otoczenia pracy: od +5°C do +45°C
• Zapotrzebowanie powietrza chłodzącego: 3500 m³/h
• Temperatura sprężonego powietrza: ok. 10°C powyżej temperatury otoczenia
• Poziom dźwięku: 62 dB(A)
• Nominalna moc silnika wentylatora: 0,29 kW
• Zasilanie: 400/3/50 V/Ph/Hz
• Zalecany przekrój przewodu zasilającego: 5x6 mm²
• Zabezpieczenie: 40 A
• Ciśnieniowy punkt rosy osuszacza: +3°C
• Klasa czystości sprężonego powietrza wg ISO 8573-1: 2.4.2
• Sterownik mikroprocesorowy: OPTI Airpol Power Control
• Dozór UDT: nie podlega (zgodnie z Rozporządzeniem Ministra Rozwoju i Technologii z dnia 17 grudnia 2021 r. w sprawie warunków technicznych dozoru technicznego dla niektórych urządzeń ciśnieniowych podlegających dozorowi technicznemu, Dz.U. z 2022 r. poz. 68)
• Gwarancja: 5 lat, bez limitu godzin pracy, z możliwością przedłużenia

Zalety i korzyści

• Niższe rachunki za energię - dynamiczne dopasowanie wydajności dzięki technologii VSD oraz silnikowi z magnesami trwałymi (PM) ograniczają zużycie energii elektrycznej

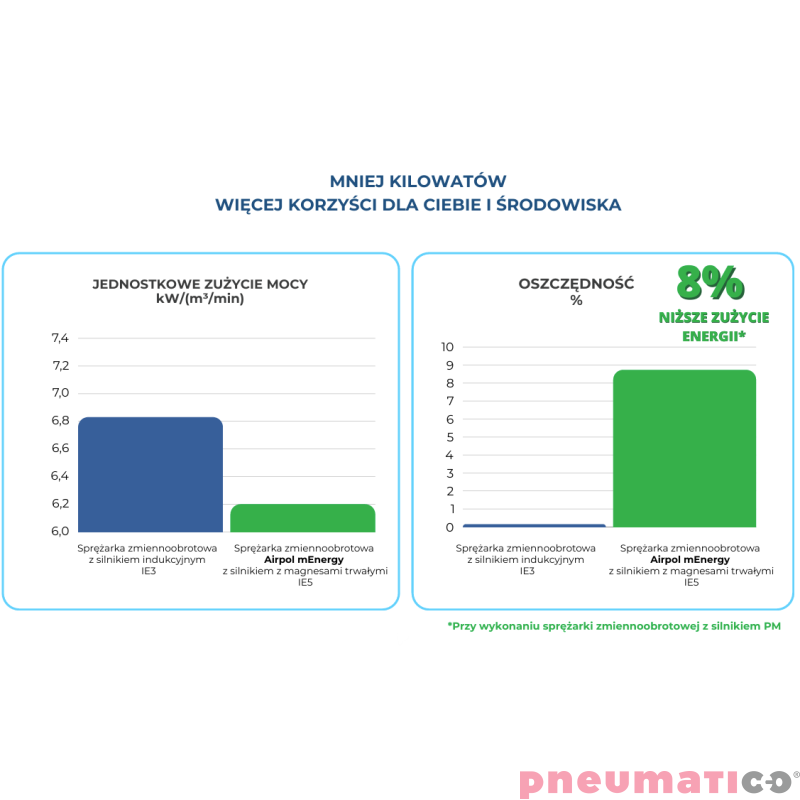

• Najwyższa sprawność energetyczna - silnik klasy IE5 o sprawności 94-96%, nawet 8% niższe zużycie energii niż w sprężarkach z silnikiem indukcyjnym IE3

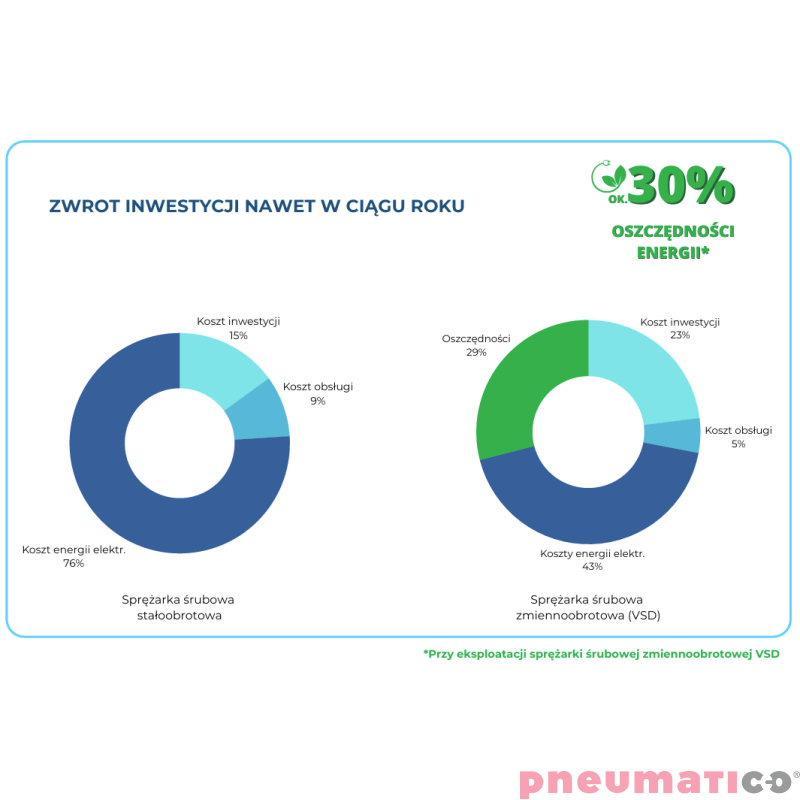

• Do 30% oszczędności energii w porównaniu do sprężarek stałoobrotowych z tradycyjnym sterowaniem, ze zwrotem inwestycji nawet w ciągu roku
• Funkcja Ultra Speed - płynna zmiana nastaw ciśnienia roboczego w zakresie 6,5-10 bar i nawet o 35% więcej powietrza przy niższym ciśnieniu
• Mniejsze koszty eksploatacji - napęd bezpośredni bez przekładni pasowej, brak łożysk, wkładki sprzęgła i wentylatora ogranicza koszty serwisowania
• Stabilne ciśnienie w instalacji, mniejsze obciążenie sieci elektrycznej i ograniczenie liczby cykli załączeń oraz czasu pracy na biegu jałowym
• Inteligentne sterowanie - sterownik Airpol Power Control z bezpiecznym, lokalnym (bez chmury) zdalnym monitoringiem parametrów pracy sprężarki
• Wyprodukowano w Polsce, zgodnie z europejskimi standardami jakości i bezpieczeństwa, z pełnym wsparciem technicznym i dostępnością części zamiennych
• 5 lat gwarancji bez limitu godzin pracy, z możliwością przedłużenia
• Kompaktowy design - konstrukcja z dwoma zbiornikami 70 l tworzy kompletne, gotowe do pracy źródło sprężonego powietrza o małych gabarytach
• Bez formalności w UDT - dzięki zastosowaniu dwóch zbiorników o pojemności 70 l każdy i maks. ciśnieniu 10 bar urządzenie może pracować bez konieczności rejestracji w UDT
• Cicha i komfortowa praca - poziom dźwięku na poziomie zaledwie 62 dB(A) zwiększa komfort użytkowania i daje większą swobodę lokalizacji urządzenia
• Wysoka jakość sprężonego powietrza - wbudowany osuszacz chłodniczy i dwa filtry zapewniają klasę czystości 2.4.2 wg ISO 8573-1, bez konieczności montażu dodatkowego osuszacza i filtrów sieciowych

Zastosowanie

• Instalacje przemysłowe pracujące ze zmiennym obciążeniem i nierównomiernym zapotrzebowaniem na sprężone powietrze
• Zakłady, w których liczy się realne obniżenie kosztów energii elektrycznej
• Procesy produkcyjne wymagające stabilnego ciśnienia bez wahań oraz ciągłości pracy 24/7
• Aplikacje, w których sprężone powietrze jest medium krytycznym dla jakości i wydajności procesu
• Modernizacja i optymalizacja sprężarkowni pod kątem zużycia energii oraz dopasowania wydajności do rzeczywistego zapotrzebowania
• Małe i średnie zakłady, warsztaty oraz linie produkcyjne, gdzie liczy się kompaktowa zabudowa i brak formalności związanych z dozorem technicznym zbiorników ciśnieniowych
• Zastosowania wymagające bezpośrednio uzdatnionego, suchego i czystego sprężonego powietrza (klasa 2.4.2 wg ISO 8573-1) bez montażu dodatkowego osuszacza i filtrów sieciowych

Technologia zastosowana w sprężarce

Klasa sprawności energetycznej silnika

Klasa sprawności energetycznej silnika to znormalizowany wskaźnik (IE1-IE5) określający, jaka część energii elektrycznej pobieranej przez silnik jest zamieniana na pracę użyteczną, a jaka tracona jest w postaci ciepła. Im wyższa klasa, tym mniejsze straty energii i niższe koszty eksploatacji urządzenia. Silnik zastosowany w sprężarce Airpol mEnergySmart spełnia najwyższą, obecnie dostępną na rynku klasę sprawności energetycznej IE5. Osiągnięcie tej klasy możliwe jest dzięki zastosowaniu magnesów trwałych, minimalnym stratom cieplnym, wysokiej jakości materiałów magnetycznych oraz zoptymalizowanej konstrukcji elektromagnetycznej silnika.

Sprawność sprężarki

Sprawność sprężarki określa, jak efektywnie urządzenie zamienia energię elektryczną na sprężone powietrze. Silnik z magnesami trwałymi zastosowany w sprężarce Airpol mEnergySmart osiąga sprawność na poziomie 94-96%, a więc wyraźnie wyższą niż tradycyjne silniki indukcyjne klasy IE3 czy IE4. Wysoka sprawność utrzymywana jest w szerokim zakresie obciążeń, w tym szczególnie przy obciążeniu częściowym, gdzie różnica względem silników indukcyjnych jest największa. Ma to bezpośrednie przełożenie na niższe zużycie prądu i realne oszczędności w codziennej eksploatacji sprężarkowni.

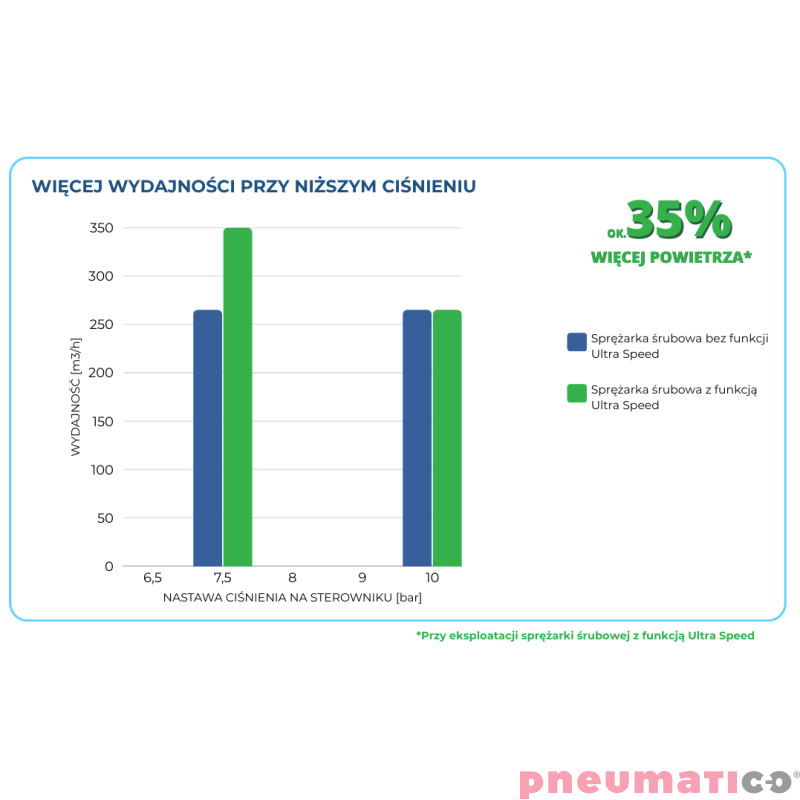

Funkcja Ultra Speed

Funkcja Ultra Speed to rozwiązanie oparte na falowniku, które umożliwia płynną zmianę nastaw ciśnienia roboczego w zakresie 6,5-10 bar, pozwalając idealnie dopasować wydajność sprężarki do aktualnych potrzeb instalacji. System automatycznie dostosowuje prędkość obrotową sprężarki tak, aby przy danym ciśnieniu osiągnąć maksymalną możliwą wydajność, jednocześnie utrzymując pobór mocy na poziomie mocy nominalnej silnika. Dzięki temu użytkownik zyskuje pełną swobodę regulacji ciśnienia i wydajności w dopuszczonym zakresie - funkcja jest szczególnie przydatna w momentach zwiększonego, chwilowego zapotrzebowania na sprężone powietrze, pozwalając uzyskać nawet do 35% więcej powietrza przy niższym ciśnieniu roboczym, bez konieczności inwestowania w drugie urządzenie.

Falownik i technologia VSD

Falownik (technologia VSD - Variable Speed Drive) umożliwia płynną regulację prędkości obrotowej silnika, a tym samym precyzyjne dopasowanie wydajności sprężarki do aktualnego zapotrzebowania na sprężone powietrze. Urządzenie produkuje dokładnie tyle powietrza, ile w danej chwili wymaga instalacja, bez strat energii związanych z pracą na biegu jałowym czy nadprodukcją. Technologia VSD zapewnia stabilne ciśnienie w sieci, eliminując jego wahania i poprawiając warunki pracy maszyn oraz procesów produkcyjnych, a łagodny rozruch ogranicza obciążenia mechaniczne i elektryczne, wydłużając żywotność podzespołów. W efekcie sprężarka zmiennoobrotowa z technologią VSD pozwala uzyskać nawet do 30% oszczędności energii w porównaniu do sprężarki śrubowej stałoobrotowej z tradycyjnym sterowaniem, przy zwrocie inwestycji możliwym nawet w ciągu roku.

Stopień śrubowy ASU

Stopień śrubowy ASU 50 MK to autorskie, modułowe rozwiązanie zaprojektowane i produkowane przez Airpol, stanowiące serce sprężarki. Modułowa konstrukcja znacząco ułatwia serwisowanie urządzenia, a zintegrowany układ z separatorem i filtrem oleju ogranicza straty ciśnienia oraz zmniejsza liczbę połączeń hydraulicznych, co przekłada się na wyższą niezawodność całego układu. Bezpośredni układ przeniesienia napędu, łączący stopień śrubowy z silnikiem z magnesami trwałymi bez przekładni pasowej, eliminuje dodatkowe straty mechaniczne i ogranicza potrzeby serwisowe przez cały okres eksploatacji.

Silnik z magnesami trwałymi (PM)

Silnik z magnesami trwałymi (PM - Permanent Magnet) to nowoczesna konstrukcja, która - w przeciwieństwie do tradycyjnych silników indukcyjnych - nie wymaga prądu wzbudzenia w wirniku, dzięki czemu eliminuje straty na jego uzwojeniu i osiąga wyższą sprawność, szczególnie przy częściowym obciążeniu i regulowanej prędkości obrotowej. Brak łożysk, przekładni, wkładki sprzęgła i osobnego wentylatora eliminuje dodatkowe straty mechaniczne, zmniejsza zużycie energii i ogranicza koszty serwisowania. Chłodzenie olejem ze sprężarki zapewnia stabilną temperaturę pracy silnika, zwiększając jego trwałość i gwarantując wysoką niezawodność oraz cichą pracę całego urządzenia (stopień ochrony IP65).
