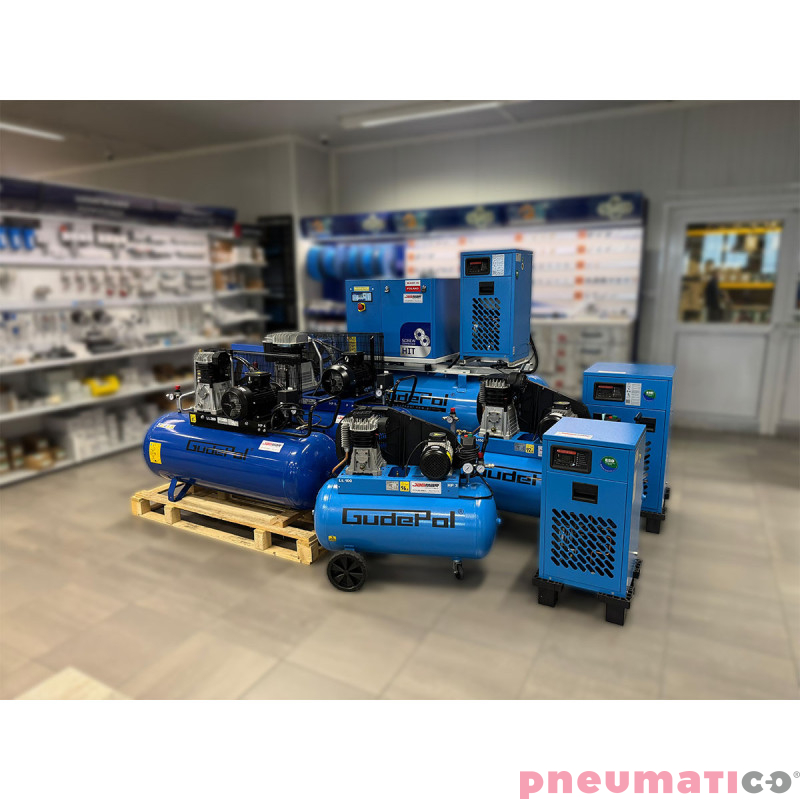

Kompresor śrubowy Gudepol HIT-3G 7/10/270

Nowoczesny kompresor HIT marki GUDEPOL posiada wysokiej jakości panel mikroprocesorowy układu sterowania z funkcją pamięci usterek, którego zadaniem jest informowanie użytkownika o trybie pracy urządzenia. Na wyświetlaczu pojawiają się następujące informacje:

• rodzaj usterki urządzenia w formie odpowiedniego kodu alarmu;
• temperatura robocza modułu śrubowego;
• liczba godzin przepracowanych przez kompresor: łącznie i pod obciążeniem;
• czas, jaki pozostał do kolejnego przeglądu serwisowego.

 Kontrola ciśnienia roboczego

Instalując przetwornik ciśnienia, użytkownik może zmieniać w panelu kontrolnym minimalne oraz maksymalne ciśnienie robocze. Wartości pojawiają się na wyświetlaczu w jednostkach 0,1 bar.

Nowoczesny system bazujący na świetnej jakości materiałach chroni sprężarkę przed takimi czynnikami jak:

• nieplanowany spadek napięcia w sieci elektrycznej;
• utrata fazy zasilającej;
• nieprawidłowe obroty silnika;
• nadmierne przeciążenia silnika;
• zbyt wysoka lub zbyt niska temperatura oleju;
• przypadkowy rozruch nieobciążonego modułu śrubowego.

Układ pompujący kompresora HIT wykonany został z doskonałej jakości materiałów, co pozwala mu zachować jeden z najwyższych wskaźników wydajności efektywnej w stosunku do mocy silnika. Napęd przenoszony jest za pomocą specjalnie opracowanego układu przy pomocy przekładni pasowej, co korzystnie wpływa na utrzymanie stabilnej pracy kompresora.

Dodatkowym atutem jest innowacyjny system filtracji olejowo-powietrznej, dzięki któremu zawartość oleju w sprężonym powietrzu w trakcie wyjścia ze sprężarki oscyluje na poziomie <4 ppm. Co ważne, w okresie pomiędzy przeglądami serwisowymi sprężarka gwarantuje najwyższą możliwą wydajność.

Kompresor śrubowy HIT to model z wytrzymałą obudową o niewielkich rozmiarach, której wewnętrzna część wzbogacona została o płyty dźwiękoizolacyjne. Płyty te, w połączeniu z układem konstrukcyjnym sprężarki, umożliwiają zmniejszenie hałasu do 68 dB, co jest bardzo dobrym wynikiem, jeżeli chodzi o kompresory śrubowe.

Dzięki temu rozwiązaniu użytkownik ma możliwość wymiany (na etapie produkcji) standardowego panelu kontrolnego L9 dostępnego w sprężarce HIT lub SMART na nowszy model L26S.

Ulepszona wersja systemu posiada wszystkie funkcje standardowe i dodatkowe, takie jak:

• panel kontrolny z alfanumerycznym wyświetlaczem LCD;
• informacje dotyczące pracy kompresora dostępne w 8 wersji językowych (polski, angielski, niemiecki, francuski, włoski, hiszpański, turecki, portugalski);
• zintegrowany zegar, który umożliwia ustawienie 3 różnych harmonogramów pracy w ciągu jednego dnia;
• nowy port RS485, dzięki któremu kompresor można podłączyć do komputera i stale śledzić jego pracę;
• opcja podłączenia modułu GSM, dzięki której komunikaty o pracy kompresora wysyłane są poprzez wiadomość SMS;
• funkcja automatycznego rozruchu kompresora w sytuacji braku napięcia w sieci elektrycznej;
• opcja kaskadowego podłączenia kompresora.

Jest to urządzenie elektroniczne, które odpowiada za zastąpienie energii prądu stałego o stałej amplitudzie napięcia i określonej częstotliwości energią o zmiennej częstotliwości i zróżnicowanej amplitudzie napięcia (w zależności od potrzeb). Przemiennik częstotliwości ułatwia zatem regulowanie prędkości obrotowej w nowoczesnych silnikach elektrycznych, dbając przy tym o zachowanie jak najlepszych parametrów ruchowych.

Wszystkie sprężarki śrubowe z przetwornicą częstotliwości posiadają funkcję regulacji obrotów w zakresie 50-100%, co przekłada się na lepszą ich wydajność. Najlepszym wyborem są urządzenia z przetwornicą umożliwiającą bezstopniową regulację obrotów, które zapewniają:

• wygodną obsługę;
• niższe zużycie energii elektrycznej w stosunku do tradycyjnych sprężarek;
• zachowanie stałego ciśnienia w sieci sprężonego powietrza.

Przemienniki częstotliwości (falowniki) stosowane w sprężarkach śrubowych GUDEPOL gwarantują znakomite parametry regulacyjne silników indukcyjnych, a także (przy prawidłowym sterowaniu) możliwość otrzymania pełnego momentu silnika. Warto jednak podkreślić, że mechanizm ten jest możliwy do osiągnięcia wyłącznie przy niskiej prędkości obrotowej, stałym ciśnieniu w sieci sprężonego powietrza, a także zmiennym wypływie ciśnienia.

Na etapie prac produkcyjnych istnieje możliwość wymiany standardowego zbiornika ciśnieniowego (malowanego proszkowo) na zbiornik ocynkowany (zarówno warstwa zewnętrzna, jak i wewnętrzna). Zbiornik ten spełnia normy zabezpieczeń antykorozyjnych PN-EN ISO-1461 i posiada 10-letnią gwarancję producenta.

Wyrzutnik HD-MD600 jest kluczowym elementem kondensatu. Posiada on automatyczny zawór zwrotny, który sterowany jest elektromagnetycznie. Praca zaworu odbywa się na podstawie analizy pomiarów poziomu kondensatu w zbiorniku. W momencie otwarcia (wyłącznie w razie potrzeby) dochodzi do spustu kondensatu z systemu sprężonego powietrza, co odbywa się bez niepożądanych strat ciśnienia.

W jaki sposób powstaje kondensat? Mechanizm ten odbywa się w momencie schładzania sprężonego powietrza poniżej temperatury punktu rosy. Para wodna, która gromadzi się w sprężonym powietrzu, osiąga wówczas pożądany stan nasycenia i ulega stopniowemu skropleniu. Co ważne, większe krople można znaleźć u dołu systemu, natomiast te mniejsze unoszone są do odbiorników, co może stanowić zagrożenie dla pracy całego systemu. Warto pamiętać, że gospodarka kondensatu jest dziś standardem w nowoczesnych systemach sprężonego powietrza.

Dlaczego warto wybrać automatycznie sterowany spust kondensatu (w zależności od poziomu jego wysokości w zbiorniku)?

• gwarancja niezawodnej pracy całego systemu;
• świetna wydajność;
• minimalizacja strat ciśnienia;
• wysoki stopień odporności na oleje sprężarkowe;
• dodatkowe sito, które chroni przed wszelkimi zanieczyszczeniami;
• alarm włączający się w momencie uchwycenia awarii;
• wygodna obsługa;
• oszczędność związana z instalacją i serwisowaniem.

Parametry techniczne wyrzutnika elektromagnetycznego:

• temperatura min/max: +1/+50 °C;
• ciśnienie operacyjne: 0-16 bar;
• korpus: aluminiowy, wyścielony twardą powłoką odporną na ścieranie;
• waga: 0,5 kg;
• kondensat: zanieczyszczony olejem oraz bez oleju.

Kondensat olejowo-wodny, który zawiera 500-5 000 mg oleju na litr kondensatu, to surowiec, który wytwarzany jest w procesie sprężania powietrza przy użyciu sprężarek smarowanych olejem.

Zgodnie z obowiązującymi przepisami, zawartość oleju w kondensacie, który odprowadzany jest do ścieków, nie może przekraczać 15 mg/l (Dziennik Ustaw nr 116 z dn. 10.12.91, poz. 503). Warto również dodać, że firmy, które przyczyniają się do zanieczyszczenia środowiska, np. na skutek odprowadzania do ścieków kondensatu, który nie został wcześniej uzdatniony, obarczone są wysokimi karami finansowymi za wyrządzone szkody.

W jaki sposób można rozwiązać ten problem? Z pomocą przychodzi separator PCT woda-olej, który precyzyjnie oddziela olej od kondensatu, który został wygenerowany przez systemy sprężonego powietrza. Co więcej, kieruje on skropliny przez poszczególne etapy rozdzielania.

Na czym polega praca separatora PCT?

Separator PCT jest lekki i ma kompaktową budowę, dzięki czemu zapewnia wygodną obsługę i komfort podczas przeprowadzania konserwacji. Zawiera on różne komponenty filtracyjne oraz materiały adsorpcyjne, które są odpowiedzialne za odfiltrowanie oleju od kondensatu, a także usuwanie jego nadmiaru. Wbrew powszechnej opinii, trwałość na etapie pierwszego stopnia filtracji określa się jako ilość usuniętego oleju, a nie jako ilość kondensatu. Element węglowy umieszczony w separatorze służy do ostatecznego oczyszczenia kondensatu, by móc osiągnąć docelową wartość na poziomie poniżej 10 ppm.
