Balansery do pracy na zewnątrz – czym wyróżnia się seria TECNA Outdoor?

Balansery sprężynowe są powszechnie wykorzystywane na stanowiskach montażowych, produkcyjnych i serwisowych do podwieszania narzędzi, przewodów oraz innych elementów wyposażenia. Standardowe modele projektowane są jednak przede wszystkim z myślą o pracy w typowych warunkach przemysłowych.

W zastosowaniach zewnętrznych sytuacja wygląda inaczej. Zmienna temperatura, wilgoć, zapylenie czy zwiększone ryzyko korozji powodują, że konstrukcja urządzenia musi być odpowiednio dostosowana do środowiska pracy. Właśnie do takich zastosowań została opracowana seria TECNA Outdoor.

Czym są balansery TECNA Outdoor?

TECNA Outdoor to specjalna linia balanserów przeznaczonych do pracy na zewnątrz oraz w wymagających warunkach środowiskowych. Urządzenia umożliwiają podwieszanie, odciążanie i prowadzenie narzędzi, przewodów, kabli oraz innych elementów używanych na stanowisku pracy. Jedną z najważniejszych cech serii jest możliwość pracy w szerokim zakresie temperatur od -40°C do +60°C. Konstrukcja poszczególnych modeli została również przygotowana z myślą o zwiększonej odporności na korozję, utlenianie oraz oddziaływanie czynników zewnętrznych. Seria obejmuje zarówno lekkie balansery i zwijacze, jak i bardziej zaawansowane balansery Zero Gravity przeznaczone do znacznie większych obciążeń.

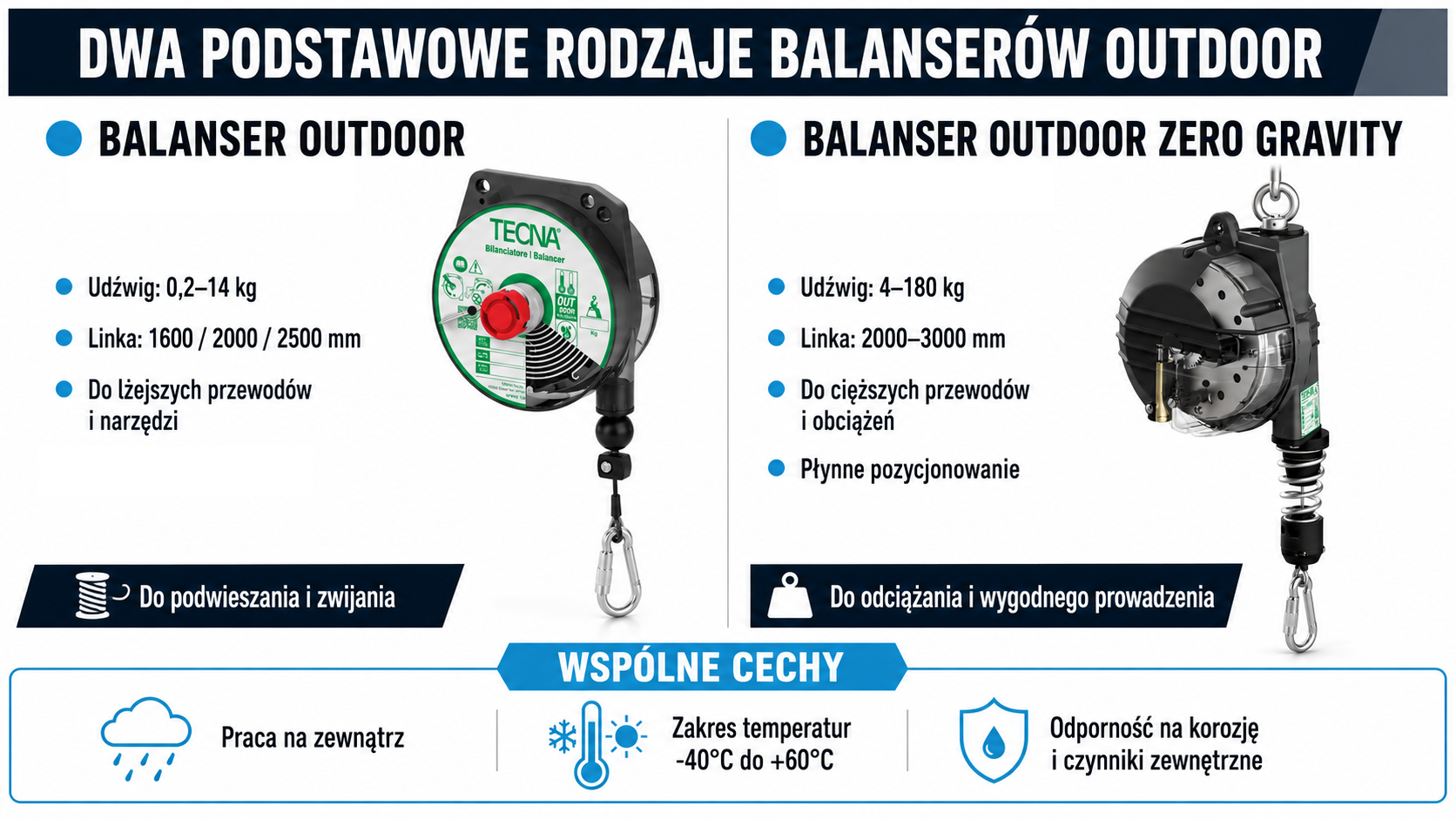

Dwa podstawowe rodzaje balanserów Outdoor

Oferta TECNA Outdoor została podzielona na dwie główne grupy urządzeń:

1. Lekkie balansery i zwijacze Outdoor

Pierwszą grupę stanowią modele przeznaczone do stosunkowo niewielkich obciążeń. Ich zadaniem jest przede wszystkim podwieszanie i automatyczne zwijanie lekkich narzędzi, przewodów lub innych elementów stanowiska pracy. W zależności od modelu dostępne są różne zakresy udźwigu oraz długości linki. W tej części oferty występują między innymi modele o udźwigu od 0,2 kg do 14 kg oraz z linkami o długości 1600, 2000 lub 2500 mm. Wybrane balansery dostępne są również w wersji wyposażonej w mechanizm STOP, umożliwiający zatrzymanie linki w określonym położeniu.

2. Balansery Zero Gravity

Drugą grupę stanowią balansery TECNA Outdoor Zero Gravity. Są one przeznaczone do bardziej wymagających zastosowań i obsługi większych obciążeń. Ich konstrukcja umożliwia utrzymywanie podwieszonego elementu w stanie zbliżonym do nieważkości. Po odpowiednim wyregulowaniu użytkownik może swobodnie przesuwać podwieszony ciężar, a balanser pomaga utrzymać go w wybranej pozycji. Modele Zero Gravity dostępne są w wielu zakresach udźwigu – od kilku kilogramów aż do około 180 kg.

W zależności od wersji występują z linkami o długości między innymi:

• 2000 mm,
• 2100 mm,
• 2500 mm,
• 2700 mm,
• 3000 mm.

W balanserach Zero Gravity stosowane są między innymi linki ze stali nierdzewnej oraz elementy konstrukcyjne przygotowane do pracy w bardziej wymagającym środowisku.

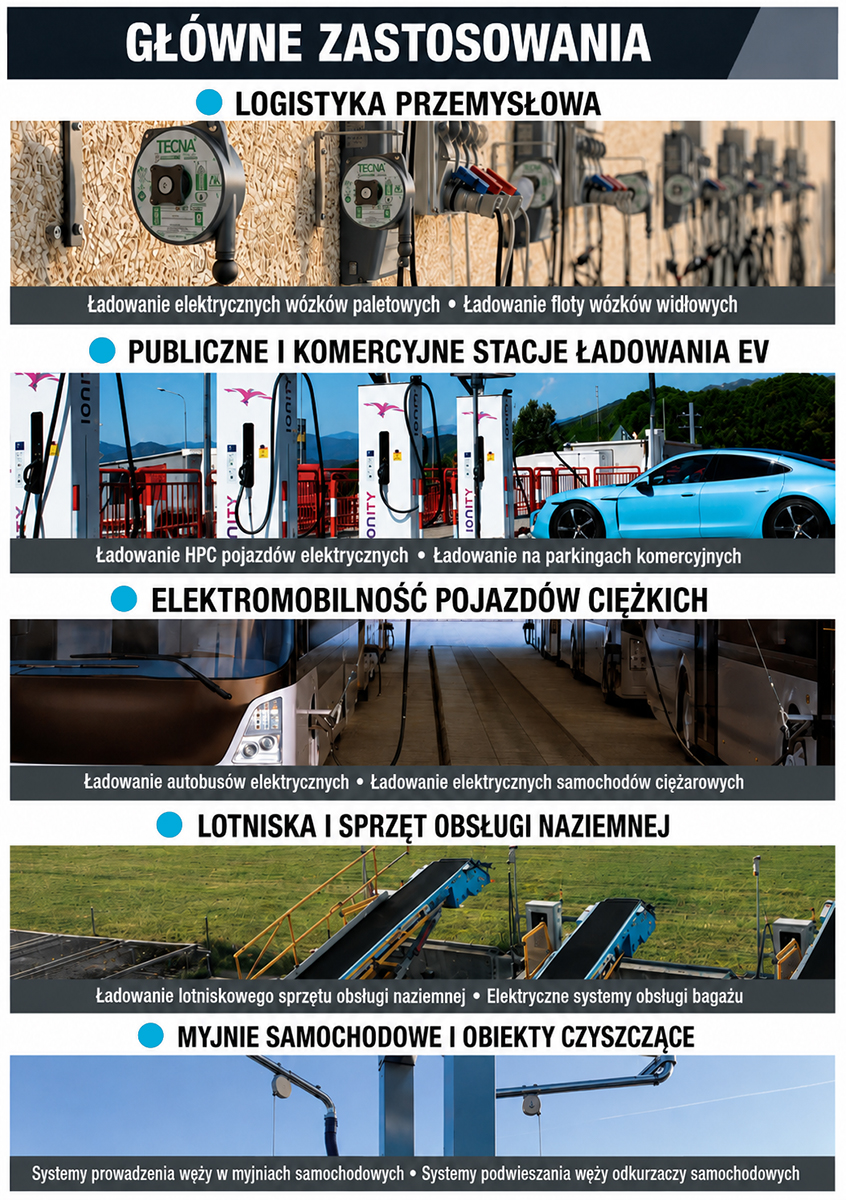

Gdzie stosuje się balansery Outdoor?

Zastosowanie balansera nie ogranicza się wyłącznie do podwieszania narzędzia nad klasycznym stanowiskiem montażowym. W przypadku serii Outdoor zakres zastosowań jest znacznie szerszy.

Balansery mogą być stosowane między innymi:

• na zewnętrznych stanowiskach montażowych i serwisowych,
• w centrach logistycznych i strefach przeładunkowych,
• przy urządzeniach i przewodach stosowanych do ładowania pojazdów elektrycznych,
• przy obsłudze autobusów i samochodów ciężarowych,
• na stanowiskach związanych z obsługą sprzętu lotniskowego,
• w myjniach oraz instalacjach czyszczenia przemysłowego,
• przy prowadzeniu przewodów, kabli oraz ciężkich elementów wyposażenia,
• w miejscach narażonych na duże wahania temperatury.

Szczególnie interesującym zastosowaniem jest odciążanie przewodów ładowania pojazdów elektrycznych. Ciężki przewód może być prowadzony przez balanser, dzięki czemu operator nie musi stale przenosić całej jego masy, a sam przewód nie leży bezpośrednio na podłożu.

Dlaczego warto stosować balanser?

Podstawowym zadaniem balansera jest przejęcie części lub całości ciężaru podwieszonego elementu. W praktyce daje to kilka istotnych korzyści, m.in.

• mniejsze obciążenie operatora - ciężar narzędzia lub przewodu jest kompensowany przez mechanizm balansera. Operator wykonuje więc mniej pracy związanej z ciągłym podnoszeniem i odkładaniem wyposażenia. Ma to szczególne znaczenie przy pracy powtarzalnej, wykonywanej przez wiele godzin.
• lepsza ergonomia stanowiska - prawidłowo dobrany balanser pozwala utrzymać narzędzie lub przewód w określonym obszarze roboczym. Element pozostaje dostępny dla użytkownika, ale nie zajmuje powierzchni roboczej.
• ochrona przewodów i wyposażenia - podwieszony przewód lub kabel nie jest przeciągany bezpośrednio po podłożu. Może to ograniczyć jego kontakt z zabrudzeniami, wodą oraz elementami mogącymi powodować uszkodzenia mechaniczne.
• uporządkowanie stanowiska - przewody i narzędzia znajdujące się na podłodze utrudniają pracę i mogą zwiększać ryzyko potknięcia. System podwieszania pozwala lepiej wykorzystać przestrzeń roboczą.

Balanser standardowy czy Zero Gravity?

Dobór odpowiedniego rozwiązania zależy przede wszystkim od rodzaju podwieszanego elementu i sposobu jego użytkowania. Standardowy balanser lub zwijacz jest dobrym rozwiązaniem w przypadku lekkich narzędzi oraz elementów, które po zakończeniu pracy powinny automatycznie wracać do pozycji początkowej. Balanser Zero Gravity sprawdzi się natomiast tam, gdzie operator musi swobodnie przesuwać większe obciążenie i pozostawiać je w dogodnej pozycji roboczej. Przy większych masach różnica jest szczególnie istotna. Podwieszenie elementu o masie kilkudziesięciu kilogramów wymaga zupełnie innego mechanizmu niż prowadzenie lekkiego narzędzia pneumatycznego.

Na co zwrócić uwagę przy wyborze balansera Outdoor?

Najważniejszym parametrem jest zakres udźwigu balansera. Masa podwieszanego narzędzia, przewodu lub urządzenia powinna znajdować się w zakresie określonym dla konkretnego modelu. Nie należy dobierać balansera wyłącznie na podstawie jego maksymalnego udźwigu. Przykładowo dla elementu ważącego 7 kg odpowiedni będzie model, którego zakres regulacji rzeczywiście obejmuje tę wartość. Kolejnym ważnym parametrem jest długość linki, która określa możliwy zakres przemieszczania podwieszonego elementu.

Przy doborze należy uwzględnić również:

• rodzaj linki,
• wymagany zakres ruchu,
• sposób montażu,
• środowisko pracy,
• temperaturę otoczenia,
• wymagany sposób zatrzymywania lub pozycjonowania obciążenia,
• ewentualne dodatkowe zabezpieczenia.

Balansery z funkcją STOP

W części lekkich modeli TECNA Outdoor dostępne są balansery wyposażone w mechanizm STOP. Rozwiązanie to umożliwia zatrzymanie rozwiniętej linki w określonym położeniu. Może być przydatne w aplikacjach, w których podwieszony element nie powinien automatycznie wracać do górnego położenia po każdym użyciu. Modele z funkcją STOP należy odróżnić od zabezpieczeń stosowanych w wybranych ciężkich balanserach Zero Gravity. Są to dwa różne rozwiązania o innych funkcjach.

Balansery Outdoor a odporność na warunki zewnętrzne

Określenie „Outdoor” oznacza, że urządzenia zostały zaprojektowane z myślą o zastosowaniach zewnętrznych i pracy w szerokim zakresie temperatur. Nie należy jednak automatycznie utożsamiać tego określenia z pełną wodoszczelnością urządzenia. Przy projektowaniu konkretnej instalacji warto zawsze sprawdzić parametry techniczne wybranego modelu oraz warunki przewidziane przez producenta. Ma to szczególne znaczenie przy stanowiskach stale narażonych na wodę, opady atmosferyczne lub środki chemiczne.

TECNA Outdoor – szeroki zakres udźwigów

Jedną z największych zalet linii Outdoor jest szeroki zakres dostępnych modeli. Najlżejsze balansery przeznaczone są do elementów o masie już od około 0,2 kg, natomiast największe modele Zero Gravity mogą obsługiwać obciążenia dochodzące do około 180 kg. Pozwala to zastosować jedną rodzinę produktów zarówno przy niewielkich narzędziach ręcznych, jak i przy znacznie cięższych przewodach, urządzeniach czy elementach wyposażenia przemysłowego.

Podsumowanie

Balansery TECNA Outdoor są przeznaczone do aplikacji, w których standardowy balanser musi pracować poza typowym, zamkniętym stanowiskiem produkcyjnym.

Szeroki zakres temperatur pracy, rozwiązania zwiększające odporność konstrukcji na czynniki środowiskowe oraz dostępność modeli od niewielkich zwijaczy po balansery Zero Gravity o udźwigu do około 180 kg sprawiają, że seria może być stosowana w bardzo różnych aplikacjach przemysłowych.

Przy wyborze konkretnego modelu należy przede wszystkim uwzględnić masę podwieszanego elementu, długość linki, wymagany zakres ruchu oraz środowisko pracy.

W przypadku cięższych elementów lub aplikacji wymagających swobodnego pozycjonowania szczególnie istotne mogą być balansery Zero Gravity, natomiast przy lżejszych narzędziach i przewodach wystarczające będą standardowe modele Outdoor lub wersje wyposażone w funkcję STOP.

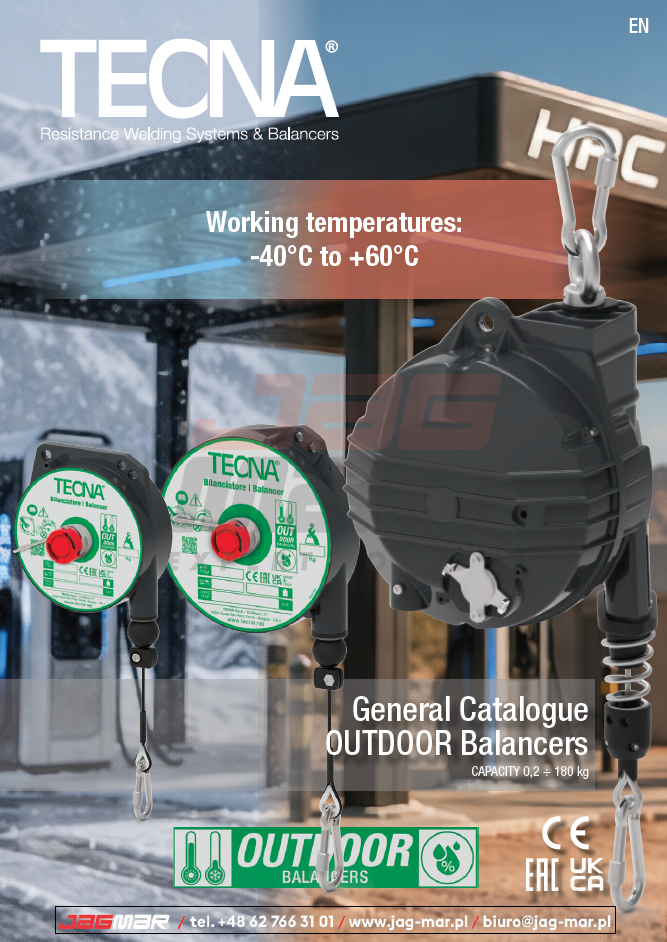

Katalog balanserów TECNA Outdoor:
