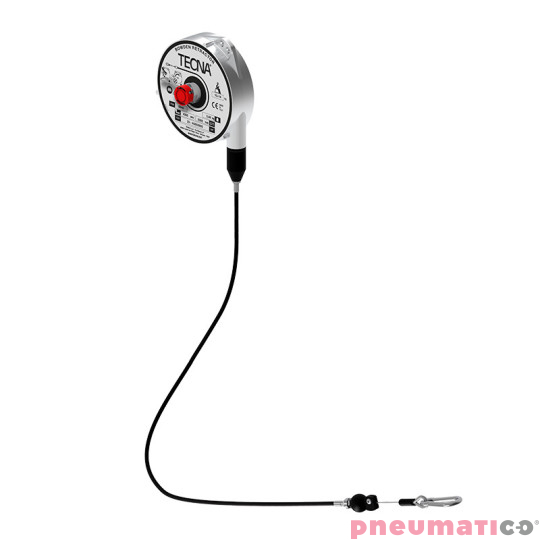

Balanser z linką w pancerzu B340/G2 TECNA 10-14kg 2500mm/2000mm

Balanser z linką w pancerzu B340/G2 TECNA 10-14kg 2500mm/2000mm

Balansery TECNA z linką w pancerzu (z linką Bowdena) to najnowsze dzieło, włoskiego producenta firmy TECNA. Charakterystyczną cechą balanserów tej serii jest ich nietypowa konstruckja wykorzystująca mechanizm cięgna Bowdena. Dzięki funkcji równoważenia, balansery TECNA z linką w pancerzu umożliwiają swobodne poruszanie się w trójwymiarowej przestrzeni, co pozwala na precyzyjne doprowadzenie balansu obciążenia dokładnie tam, gdzie jest on potrzebny, w dowolnym kierunku. Możliwość instalacji balansera TECNA z linką w osłonie w dowolnym miejscu sprawia, że można efektywnie przenieść siłę do pozycji i kierunku, które są wymagane w danym momencie. Te innowacyjne balansery zapewniają niezrównaną kontrolę i wygodę w użytkowaniu, co czyni je niezastąpionym narzędziem w wielu zastosowaniach.

Dane techniczne:

• udźwig: 10 - 14 kg
• długość linki (wysuw z pancerza): 2500 mm
• długość pancerza: 2000 mm

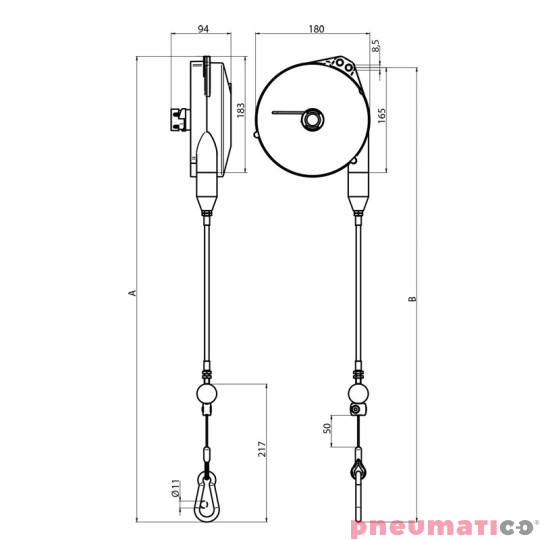

• wymiar A (patrz rysunek techniczny w galerii): 2460 mm
• wymiar B (patrz rysunek techniczny w galerii): 2440 mm
• waga produktu: 3,79 kg
• waga opakowania: 4,04 kg
• wymiary opakowania: 401 x 203 x 100 mm

Opis:

• wytrzymałą obudowa z odlewu aluminium
• linka ze stali nierdzewnej
• regulowana długość linki
• bezpieczny punkt mocowania
• system zabezpieczający przed spadkiem obciążenia w wyniku pęknięcia sprężyny (udźwig >3 kg)
• regulowany ogranicznik skoku
• prowadnik linki z materiału antyciernego
• kompaktowy zespół bębna sprężyny
• poliamidowe kausze

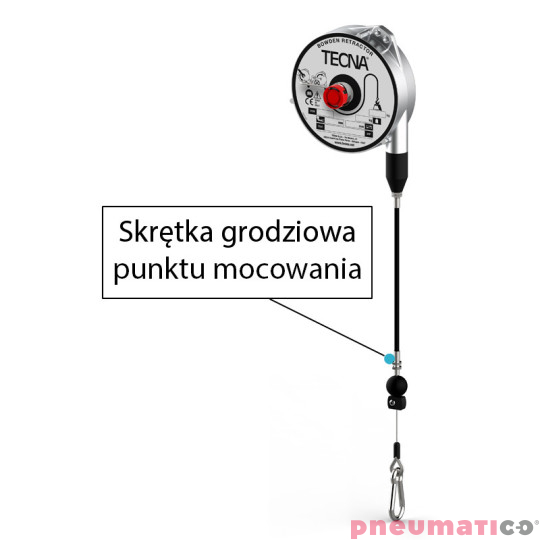

• nierdzewna skrętka grodziowa, która jest również punktem mocowania

Dlaczego warto używać balanserów z cięgnem Bowdena?

• Balansery z linką w osłonie  przeznaczone są  do stosowania  np. w zabudowach maszyn i urządzeń

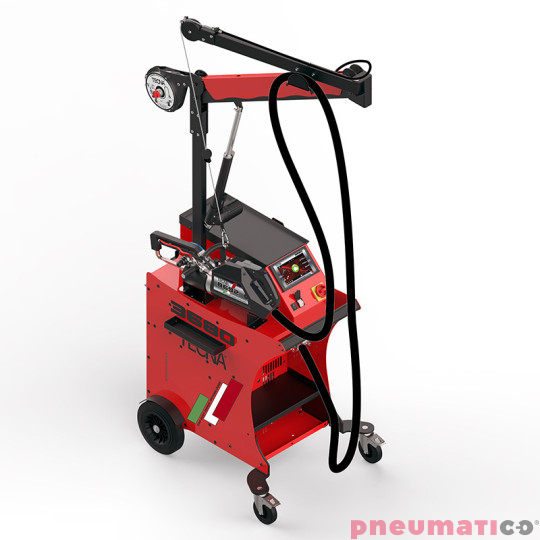

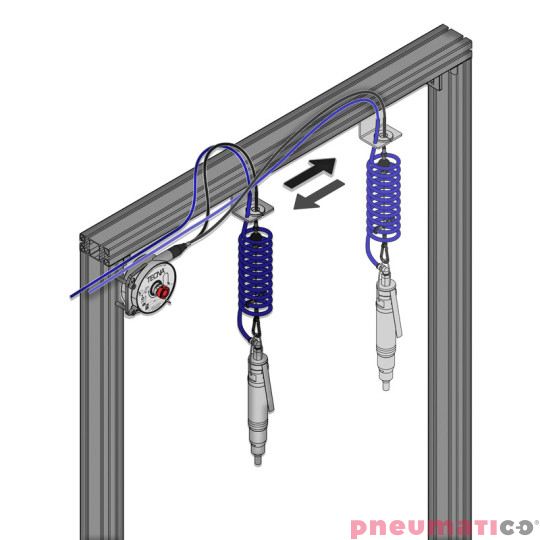

• umożliwiają zdalne pozycjonowanie, eliminując problem nieporęczności obudowy i zwiększając w ten sposób "użyteczny" skok roboczy dla operatora (przykłady użycia można znaleźć w galerii zdjęć).
• Pancerz Bowdena pozwala na wykonywanie łuków i kątów, które w normalnie są niemożliwe do osiągnięcia.

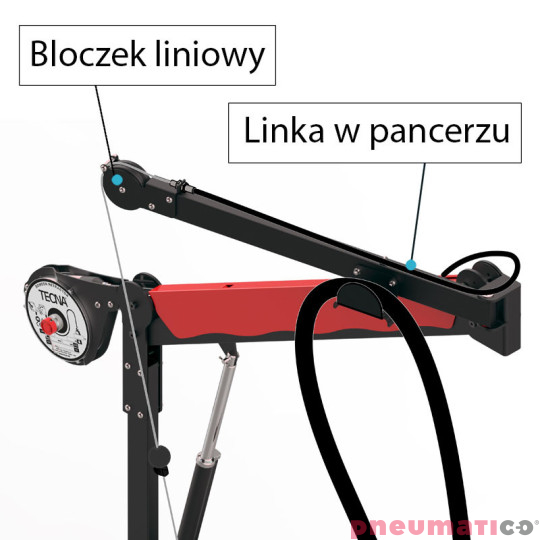

• Balansery z cięgnem Bowdena pozwalają na uniknięcie/ograniczenie użycia kół pasowych i chroni linę zarówno przed możliwym anomalnym tarciem, jak i przed brudem.
• Odciążniki z linką w pancerzu pozwalają na użycie ich na trasach bez liny stałej, takich jak ramiona przegubowe.
• Cały skok jest dostępny od punktu mocowania cięgna Bowdena.

Dlaczego dostępne są różne długości pancerzy Bowdena?

• Modele są wykonane z różnymi długościami cięgna Bowdena, aby umożliwić jak najwięcej zastosowań.
• Długość cięgna należy dobrać na podstawie odległości między obudową a punktem początkowym skoku.

Jak zainstalować punkt początkowy skoku w zwijaczu Bowdena?

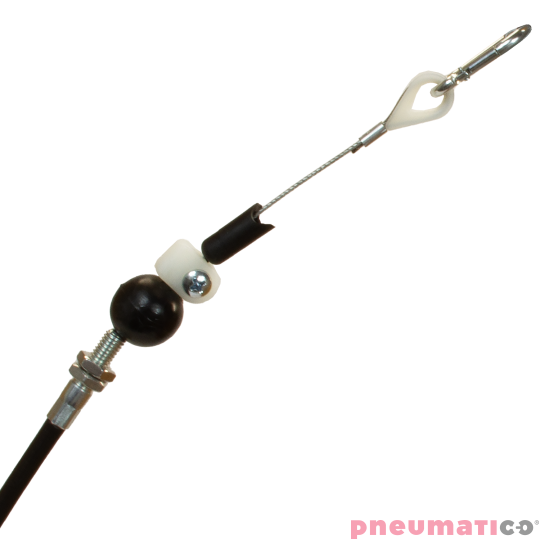

Na końcu cięgna Bowdena znajduje się gwintowany zacisk z 2 nakrętkami M8, który umożliwia zamocowanie go na dostarczonej płycie lub na dowolnej płycie szczelinowej. Kierunek użycia zwijacza Bowdena określa się od płytki. Od punktu wyjścia liny balanser z linką w pancerzu działa jak tradycyjny balanser, dlatego ważne jest, aby nie zmieniać kąta nachylenia liny, aby jej nie uszkodzić. Jeśli jest to konieczne, można użyć koła pasowego o odpowiednim rozmiarze.

__________________

Firma Tecna produkuje pełną gamę balanserów w zakresie wag od 0,2kg do 180kg, dostępn4 z linką o długości od 1600mm do 3000mm. Balansery zwane również odciążnikami ułatwiają i przyśpieszają pracę narzędziami elektrycznymi, pneumatycznymi, hydraulicznymi itp.

Zasada działania polega na zawieszenie narzędzia na lince, która dzięki mechanizmowi sprężynowemu pozwala na opuszczenie i podciągnięcie narzędzia podczas wykonywanej operacji. Ciężar narzędzia zostaje zniwelowany poprzez udźwig sprężyny balansera.
By dobrać odpowiedni balanser musimy znać dokładnie wagę podwieszanego ładunku - narzędzia.
Kolejnym atutem z zastosowania balanserów jest znacząca redukcja przypadkowych uszkodzeń sprzętu oraz znaczny wzrost bezpieczeństwa pracy.
Produkcja odciążnków Tecna prowadzona jest zgodnie z normą DIN 15112. Produkowanie są również balansery w wersji ATEX, umożliwiające umieszczenie ich w strefie zagrożonej wybuchem.
Tecna wytwarza również balansery o specjalnych parametrach na potrzeby klientów. ( produkcja specjalna ).
