Elektrozawór PNEUMATICO 5/3 G1/2" 115V AC JLE6503-115VAC

Elektrozawór PNEUMATICO 5/3 G1/2" w położeniu środkowym zasilony 115V AC JLE6503-115VAC

Elektrozawory 5/3 JLE EASY LINE to elementy pneumatyki do sterowania kierunkiem przepływu sprężonego powietrza w układach pneumatycznych i są używane do sterowania siłownikami pneumatycznymi. Nazywane są zaworami rozdzielającymi lub rozdzielaczami. Elektrozawory występują jako 5-drogowe oraz posiadają 3 położenia.

W położeniu środkowym występują następujące wersje połączeń dróg przepływu:

• wszystkie drogi odcięte,
• odbiorniki połączone z zasilaniem,
• odbiorniki odpowietrzone.

Dodatkowym wyposażeniem elektrozaworów 5/3 JLE EASY LINE jest awaryjne sterowanie ręczne do uruchamiania zaworu bez podłączania elektrycznego sygnału sterującego. Przeznaczone są do sterowania siłownikami i napędami pneumatycznymi dwustronnego działania i dają możliwość zatrzymania napędu w dowolnym miejscu jego skoku. Zbudowane są jako zawory sterowane pośrednio i wymagają do pracy ciśnienia minimalnego. Elektrozawory przeznaczone są w układach sterowania do montażu przewodowego za pomocą np. złączek wtykowych (tzw. zawory rozdzielające przewodowe) lub na wyspach zaworowych do zaworów JLE. Zastosowanie wysp zaworowych dla elektrozaworów 5/3 JLE upraszcza układy pneumatyczne oraz minimalizuje ilości i koszty elementów złącznych i przyłączeniowych.

Przeznaczone do sterowania ruchem siłowników pneumatycznych dwustronnego działania liniowych i obrotowych.

• położenie środkowe ustalane jest sprężynami.
• dostępne z elektromagnesami sterującymi o napięciach: 24V DC, 230V DC, 12V DC, 115V AC.
• zakres ciśnień pracy dla elektrozaworów 5/3 JLE EASY LINE wynosi od 3 do 8 bar.
• możliwość zatrzymania napędu pneumatycznego (siłownika liniowego lub obrotowego) w dowolnym miejscu skoku.
• zalecane do sterowania siłownikami pneumatycznymi beztłoczyskowymi.
• występują tylko w wykonaniu z dwoma elektromagnesami.
• montowane przewodowo lub na wyspach zaworowych do elektrozaworów JLE EASY LINE.
• zaleca się montaż tłumików hałasu - płaskich lub stożkowych - w przyłączach odpowietrzających elektrozaworów 5/3 JLE EASY LINE.

Dane techniczne:

• Funkcje zaworów: 3/2 (NZ), 5/2 (monostabilne i bistabilne), 5/3
• Materiały: korpus i suwak – aluminium, uszczelnienia – NBR, zawór wspomagający – poliamid wzmocniony
• Czynnik roboczy: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 25 mm
• Napięcie sterujące standardowe: 24 V DC, 230 V AC
• Tolerancja napięcia: ± 10%
• Pobór prądu: dla prądu stałego 4.8W, dla prądu przemiennego 3.5 VA
• Stopień ochrony: IP65
• Temperatura pracy: 5 ÷ +50°C
• Uwagi: zawory dostarczane są w komplecie z elektromagnesem i wtyczką

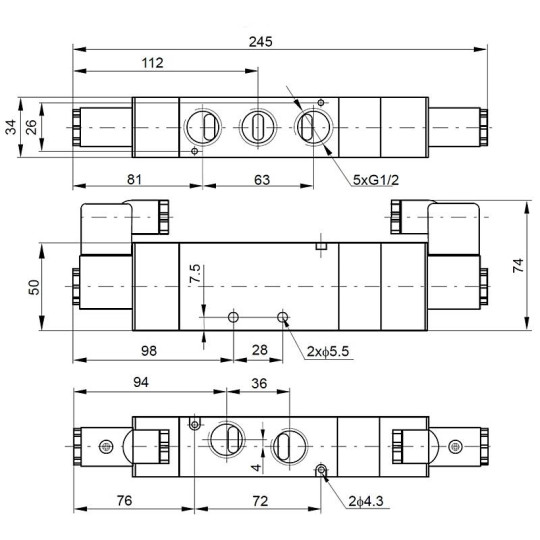

• Gwint przyłącza: G1/2
• Przepływ: 1653 l/min
• Zakres ciśnień: 1,5 - 8 bar
• Napięcie: 115VAC

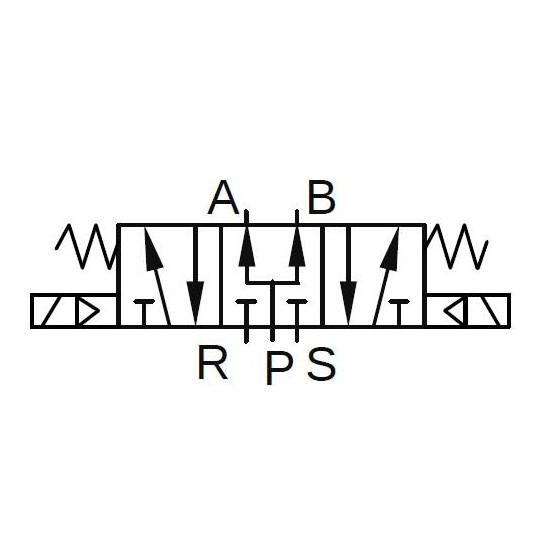

• Zawory 5/3 w położeniu środkowym odbiorniki zasilane

Zastosowanie:
Zawory rozdzielające służą do sterowania kierunkiem przepływu medium roboczego w pneumatycznych układach sterujących
i napędowych. Zawory rozdzielające stosowane są do sterowania ruchem siłowników jednostronnego i dwustronnego działania.

Dostępne warianty:

• Napięcie 24VDC – 24VDC
• Napięcie 24VAC – 24VAC
• Napięcie 230VAC – 230VAC
• Napięcie 12VDC – 12VDC
• Napięcie 115VAC - 115VAC
