Kod produktu: JLE6403-230VAC
Producent: PNEUMATICO
Produkt dostępny
  • Darmowa dostawa od: 500 zł
  • Realizacja: 2-5 dni
  • Raty / leasing: od 300 zł

Najniższa cena w ciągu 30 dni przed aktualną promocją: 504,30 zł brutto

Cena Brutto

742,16 zł 719,89 zł

Cena Netto

603,38 zł 585,28 zł

Opis produktu

Opis produktu

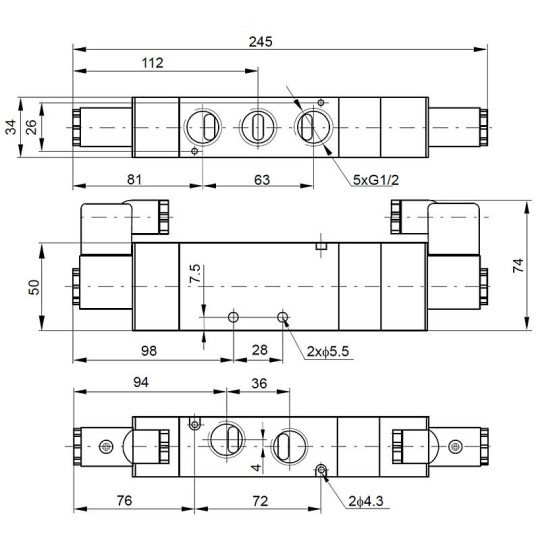

Elektrozawór PNEUMATICO 5/3 G1/2" w położeniu środkowym odpowietrzony 230V AC JLE6403-230VAC

Elektrozawory 5/3 JLE EASY LINE to elementy pneumatyki do sterowania kierunkiem przepływu sprężonego powietrza w układach pneumatycznych i są używane do sterowania siłownikami pneumatycznymi. Nazywane są zaworami rozdzielającymi lub rozdzielaczami. Elektrozawory występują jako 5-drogowe oraz posiadają 3 położenia.

W położeniu środkowym występują następujące wersje połączeń dróg przepływu:

  • wszystkie drogi odcięte,
  • odbiorniki połączone z zasilaniem,
  • odbiorniki odpowietrzone.

Dodatkowym wyposażeniem elektrozaworów 5/3 JLE EASY LINE jest awaryjne sterowanie ręczne do uruchamiania zaworu bez podłączania elektrycznego sygnału sterującego. Przeznaczone są do sterowania siłownikami i napędami pneumatycznymi dwustronnego działania i dają możliwość zatrzymania napędu w dowolnym miejscu jego skoku. Zbudowane są jako zawory sterowane pośrednio i wymagają do pracy ciśnienia minimalnego. Elektrozawory przeznaczone są w układach sterowania do montażu przewodowego za pomocą np. złączek wtykowych (tzw. zawory rozdzielające przewodowe) lub na wyspach zaworowych do zaworów JLE. Zastosowanie wysp zaworowych dla elektrozaworów 5/3 JLE upraszcza układy pneumatyczne oraz minimalizuje ilości i koszty elementów złącznych i przyłączeniowych.

Przeznaczone do sterowania ruchem siłowników pneumatycznych dwustronnego działania liniowych i obrotowych.

  • położenie środkowe ustalane jest sprężynami.
  • dostępne z elektromagnesami sterującymi o napięciach: 24V DC, 230V DC, 12V DC, 115V AC.
  • zakres ciśnień pracy dla elektrozaworów 5/3 JLE EASY LINE wynosi od 3 do 8 bar.
  • możliwość zatrzymania napędu pneumatycznego (siłownika liniowego lub obrotowego) w dowolnym miejscu skoku.
  • zalecane do sterowania siłownikami pneumatycznymi beztłoczyskowymi.
  • występują tylko w wykonaniu z dwoma elektromagnesami.
  • montowane przewodowo lub na wyspach zaworowych do elektrozaworów JLE EASY LINE.
  • zaleca się montaż tłumików hałasu - płaskich lub stożkowych - w przyłączach odpowietrzających elektrozaworów 5/3 JLE EASY LINE.

Dane techniczne:

  • Funkcje zaworów: 3/2 (NZ), 5/2 (monostabilne i bistabilne), 5/3
  • Materiały: korpus i suwak – aluminium, uszczelnienia – NBR, zawór wspomagający – poliamid wzmocniony
  • Czynnik roboczy: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 25 mm
  • Napięcie sterujące standardowe: 24 V DC, 230 V AC
  • Tolerancja napięcia: ± 10%
  • Pobór prądu: dla prądu stałego 4.8W, dla prądu przemiennego 3.5 VA
  • Stopień ochrony: IP65
  • Temperatura pracy: 5 ÷ +50°C
  • Uwagi: zawory dostarczane są w komplecie z elektromagnesem i wtyczką
  • Gwint przyłącza: G1/2
  • Przepływ: 1653 l/min
  • Zakres ciśnień: 1,5 - 8 bar
  • Napięcie: 230VAC

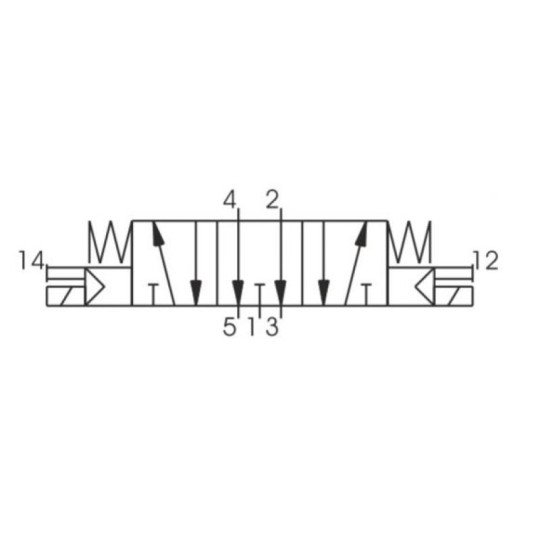

  • Zawory 5/3 w położeniu środkowym odbiorniki odpowietrzone

Zastosowanie:
Zawory rozdzielające służą do sterowania kierunkiem przepływu medium roboczego w pneumatycznych układach sterujących
i napędowych. Zawory rozdzielające stosowane są do sterowania ruchem siłowników jednostronnego i dwustronnego działania.

Dostępne warianty:

  • Napięcie 24VDC – 24VDC
  • Napięcie 24VAC – 24VAC
  • Napięcie 230VAC – 230VAC
  • Napięcie 12VDC – 12VDC
  • Napięcie 115VAC - 115VAC
