Elektrozawór PNEUMATICO 5/2 G1/2" 24V DC JLE6200-24VDC

Elektrozawory 5/2 JLE EASY LINE to elementy pneumatyki z grupy do sterowania kierunkiem przepływu sprężonego powietrza. Nazywane są zaworami rozdzielającymi lub rozdzielaczami. Występują jako 5-drogowe bistabilne oraz monostabilne (z powrotem powietrzem i sprężyną) oraz posiadają 2 położenia. Dodatkowym wyposażeniem elektrozaworów 5/2 JLE EASY LINE jest awaryjne sterowanie ręczne, do przesterowania zaworu bez napięcia. Przeznaczone są do sterowania siłownikami i napędami pneumatycznymi dwustronnego działania. Występują jako zawory sterowane pośrednio i wymagają do pracy ciśnienia minimalnego. Elektrozawory 5/2 JLE EASY LINE mogą być montowane w układach sterowania w sposób przewodowy za pomocą np. złączek wtykowych (tzw. zawory rozdzielające przewodowe) lub na wyspach zaworowych do zaworów JLE. Zastosowanie wysp zaworowych dla elektrozaworów 5/2 JLE upraszcza układy pneumatyczne oraz minimalizuje ilości i koszty elementów złącznych i przyłączeniowych.

Przy doborze elektrozaworów trzeba wziąć pod uwagę różnice w minimalnym ciśnieniu pracy:

  • dla zaworów monostabilnych 3 bary
  • dla zaworów bistabilnych 1,5 bara



  • mogą być stosowane jako elementy sterowania pośredniego zaworami sterowanymi pneumatycznie.
  • montowane są przewodowo lub na wyspach zaworowych do elektrozaworów
  • zaleca się montaż tłumików hałasu - płaskich lub stożkowych - w przyłączach odpowietrzających elektrozaworów
  • służą do sterowania ruchem siłowników pneumatycznych dwustronnego działania, liniowych i obrotowych.
  • zakres ciśnień pracy - od 1,5 do 8 bar.
  • występują w wykonaniu z jednym elektromagnesem i powrotem sprężyną i powietrzem (monostabilne) lub z dwoma elektromagnesami (bistabilne).

Dane techniczne:

  • Funkcje zaworów: 3/2 (NZ), 5/2 (monostabilne i bistabilne), 5/3
  • Materiały: korpus i suwak – aluminium, uszczelnienia – NBR, zawór wspomagający – poliamid wzmocniony
  • Czynnik roboczy: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 25 mm
  • Napięcie sterujące standardowe: 24 V DC, 230 V AC
  • Tolerancja napięcia: ± 10%

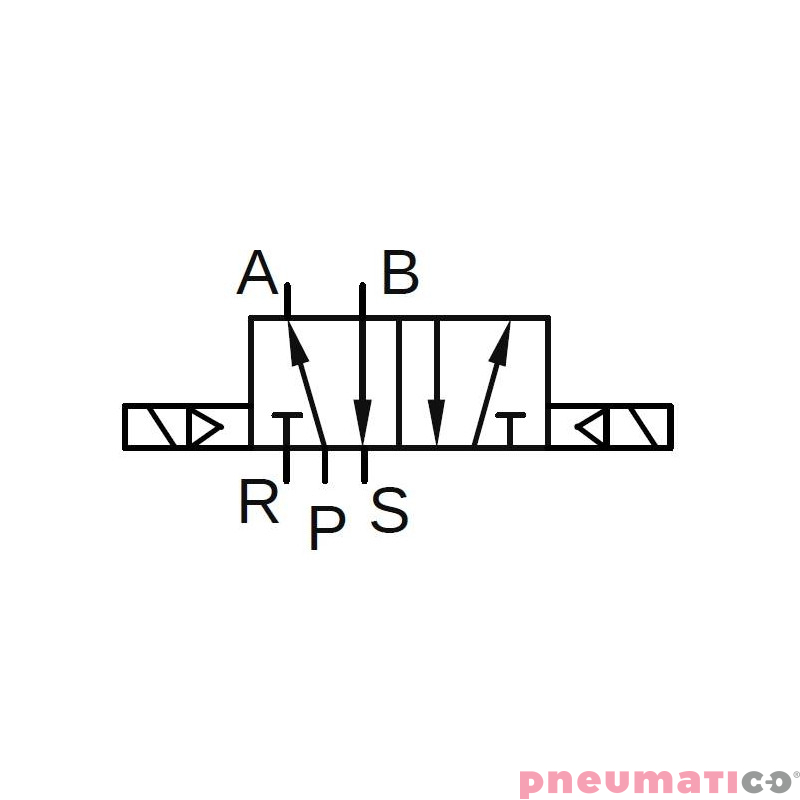

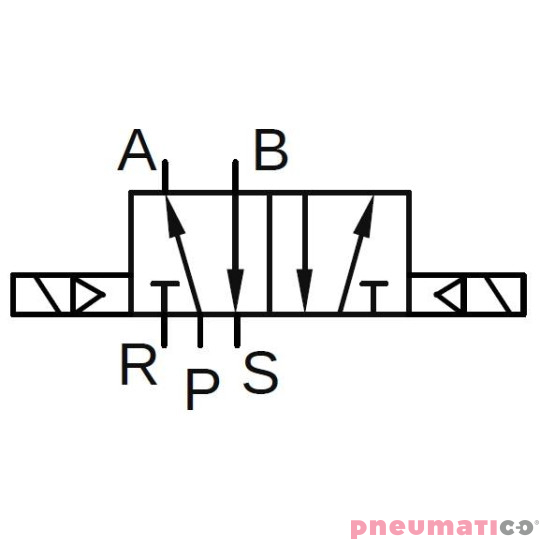

  • Funkcja: bistabilny
  • Gwint przyłącza: 1/2
  • Przepływ: 2745 l/min
  • Napięcie: 24 V DC
  • Zakres ciśnień pracy: 1,5 - 8 bar
  • Pobór prądu: dla prądu stałego 4.8W, dla prądu przemiennego 3.5 VA
  • Stopień ochrony: IP65
  • Temperatura pracy: 5 ÷ +50°C
  • Uwagi: zawory dostarczane są w komplecie z elektromagnesem i wtyczką

Zastosowanie:
Zawory rozdzielające służą do sterowania kierunkiem przepływu medium roboczego w pneumatycznych układach sterujących
i napędowych. Zawory rozdzielające stosowane są do sterowania ruchem siłowników jednostronnego i dwustronnego działania.

Dostępne warianty:

  • Napięcie 24VDC – 24VDC
  • Napięcie 24VAC – 24VAC
  • Napięcie 230VAC – 230VAC
  • Napięcie 12VDC – 12VDC
  • Napięcie 115VAC - 115VAC
