Elektrozawór PNEUMATICO 5/2 G1/4" 12V DC JLE4101-12VDC

Elektrozawór PNEUMATICO 5/2 G1/4" 12V DC JLE4101-12VDC

Elektrozawory 5/2 JLE EASY LINE to elementy pneumatyki z grupy do sterowania kierunkiem przepływu sprężonego powietrza. Nazywane są zaworami rozdzielającymi lub rozdzielaczami. Występują jako 5-drogowe bistabilne oraz monostabilne (z powrotem powietrzem i sprężyną) oraz posiadają 2 położenia. Dodatkowym wyposażeniem elektrozaworów 5/2 JLE EASY LINE jest awaryjne sterowanie ręczne, do przesterowania zaworu bez napięcia. Przeznaczone są do sterowania siłownikami i napędami pneumatycznymi dwustronnego działania. Występują jako zawory sterowane pośrednio i wymagają do pracy ciśnienia minimalnego. Elektrozawory 5/2 JLE EASY LINE mogą być montowane w układach sterowania w sposób przewodowy za pomocą np. złączek wtykowych (tzw. zawory rozdzielające przewodowe) lub na wyspach zaworowych do zaworów JLE. Zastosowanie wysp zaworowych dla elektrozaworów 5/2 JLE upraszcza układy pneumatyczne oraz minimalizuje ilości i koszty elementów złącznych i przyłączeniowych.

Przy doborze elektrozaworów trzeba wziąć pod uwagę różnice w minimalnym ciśnieniu pracy:

• dla zaworów monostabilnych 3 bary
• dla zaworów bistabilnych 1,5 bara

• mogą być stosowane jako elementy sterowania pośredniego zaworami sterowanymi pneumatycznie.
• montowane są przewodowo lub na wyspach zaworowych do elektrozaworów
• zaleca się montaż tłumików hałasu - płaskich lub stożkowych - w przyłączach odpowietrzających elektrozaworów
• służą do sterowania ruchem siłowników pneumatycznych dwustronnego działania, liniowych i obrotowych.
• zakres ciśnień pracy - od 1,5 do 8 bar.

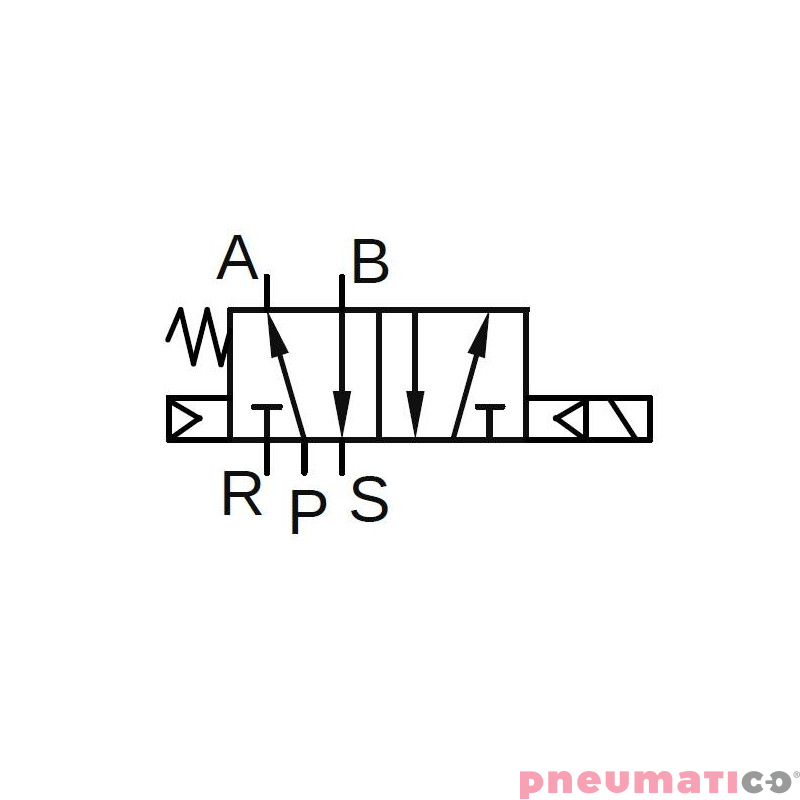

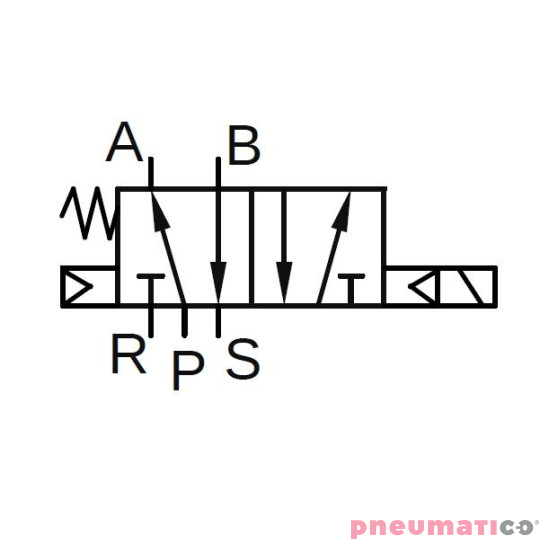

• występują w wykonaniu z jednym elektromagnesem i powrotem sprężyną i powietrzem (monostabilne) lub z dwoma elektromagnesami (bistabilne).

Dane techniczne:

• Funkcje zaworów: 3/2 (NZ), 5/2 (monostabilne i bistabilne), 5/3
• Materiały: korpus i suwak – aluminium, uszczelnienia – NBR, zawór wspomagający – poliamid wzmocniony
• Czynnik roboczy: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 25 mm
• Napięcie sterujące standardowe: 24 V DC, 230 V AC
• Tolerancja napięcia: ± 10%
• Funkcja: powrót powietrzem i sprężyną
• Gwint przyłącza: 1/4
• Przepływ: 875 l/min
• Napięcie: 12VDC
• Zakres ciśnień pracy: 1,5 - 8 bar
• Pobór prądu: dla prądu stałego 4.8W, dla prądu przemiennego 3.5 VA
• Stopień ochrony: IP65
• Temperatura pracy: 5 ÷ +50°C
• Uwagi: zawory dostarczane są w komplecie z elektromagnesem i wtyczką

Zastosowanie:
Zawory rozdzielające służą do sterowania kierunkiem przepływu medium roboczego w pneumatycznych układach sterujących
i napędowych. Zawory rozdzielające stosowane są do sterowania ruchem siłowników jednostronnego i dwustronnego działania.

Dostępne warianty:

• Napięcie 24VDC – 24VDC
• Napięcie 24VAC – 24VAC
• Napięcie 230VAC – 230VAC
• Napięcie 12VDC – 12VDC
• Napięcie 115VAC - 115VAC
