Zwijadło transmisyjne 5x0,5C DATAFLUX ZECA 470505C 12+1m

Zwijadło transmisyjne 5x0,5C DATAFLUX ZECA 470505C 12+1m

Zwijadło przewodów transmisyjnych DATAFLUX ze specjalnym pierścieniem ślizgowym.

Kolektor DATAFLUX - Dzięki zastosowaniu specjalnego kolektora DataFlux firmy Zeca gwarantujemy najwyższą jakość i ciągłość transmisji sygnału.

Dane techniczne:

• stopień ochrony: IP42 - ochrona przed obcymi ciałami stałymi o średnicy równej bądź większej 1mm i ochrona przed wodą kapiącą pod kątem do 15°
• liczba żył: (5x0,5)C
• długość przewodu: 12+1 m
• średnica przewodu: 7,5 mm
• typ przewodu: TPE - termoplastyczny elastomer (odporny na oleje)
• kod IGUS: CF10.05.05
• obudowa: tworzywo sztuczne

Cechy:

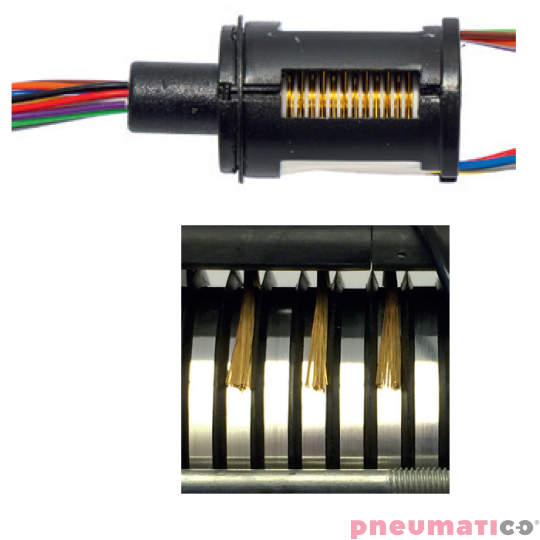

KOLEKTOR

• 6/12/24 styków, maks. prąd 2A, maks. 48V.
• Szczotki i pierścienie ze stopu złota.
• Wysoka niezawodność i trwałość.
• Niski moment sił tarcia.
• Wytrzymałość dielektryczna: 500 Vca przy 60 Hz.
• Rezystancja izolacji: > 1000 MΩ/ 500 Vcc.
• Szum: < 100 mΩ a 6 Vcc i 50 mA (przy 5 obr./min.).

PRZEWÓD

• Płaszcz zewnętrzny: mieszanka PUR/TPE o wysokiej elastyczności i odporności na ścieranie/ działanie oleju / chłodziwa.
• Nie zawiera silikonu.
• Bezhalogenowy (zgodnie z EN 50267-2-1).
• Bezołowiowy (zgodnie z 2011/65/EU ROHS-II).
• Rdzenie połączone w wiązki i skręcone ze sobą w celu uzyskania wysokich naprężeń rozciągających przy jednoczesnym, dostosowanym skoku i kierunku skręcania, szczególnie w konstrukcjach o niskim stopniu skręcenia.
• Zastosowanie do mobilnego układania (zmniejszony promień krzywizny).

Zwijadło posiada dwa tryby pracy:

• tryb ciągły – zapadka blokująca zwijadło jest dezaktywowana umożliwiając ciągłe wciąganie i wyciąganie przewodu. Zastosowanie przy pracy z dźwigami, wciągarkami, systemami suwnicowymi itp.
• tryb zapadkowy – zapadka blokująca jest aktywna umożliwiając łatwe blokowanie przewodu. Zastosowanie przy pracach z narzędziami pneumatycznymi i elektrycznymi.

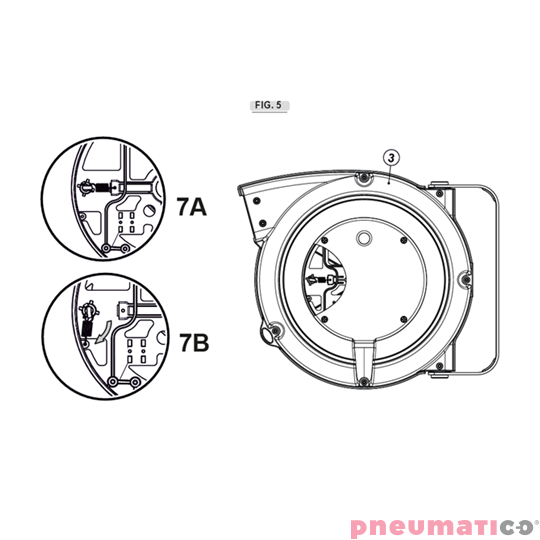

Bębny na wąż są dostarczane z włączonym urządzeniem zatrzymującym wąż 7.

Tryb zapadkowy 7A

Gdy urządzenie zatrzymujące wąż jest wyłączone 7B: wyciągnij wąż na żądaną długość.

Gdy urządzenie zatrzymujące wąż jest włączone 7A: wyciągnij wąż na żądaną długość. Blokada węża włącza się co 50 cm. Podczas ciągnięcia słyszalny jest odgłos kliknięcia lub zatrzaśnięcia.

Tryb pracy ciągłej 7B

Gdy urządzenie zatrzymujące wąż jest wyłączone 7B: po zwolnieniu wąż jest automatycznie zwijany.

Gdy urządzenie zatrzymujące wąż jest włączone 7A: Ostrożnie wyciągnij wąż; może być słyszalne kliknięcie lub odgłos zatrzaśnięcia. Gdy odgłos kliknięcia lub zatrzaśnięcia przestanie być słyszalny, blokada jest wyłączona i można ponownie zwinąć wąż.

Podczas zwijania nigdy nie puszczaj węża. Istnieje niebezpieczeństwo obrażeń!

Zastosowanie:

• aktualizacja ECU
• kontrola produkcji i procesu
• system pomiaru i kontroli za pomocą robota
• systemy medyczne

Dyrektywy europejskie:

• EN 61242
• EN 60335-1
• 2011/65/UE
• 2006/42/UE
