Zawór ręczny typu przełącznik 3/2 G1/8" PNEUMATICO JLW310SL

Zawór ręczny typu przełącznik 3/2 G1/8" PNEUMATICO JLW310SL

Zawory sterowane przełącznikiem 3/2 JLW EASY LINE są elementami pneumatyki sterujących kierunkiem przepływu sprężonego powietrza, sterowanymi mechanicznie. Nazywane, zaworami rozdzielającymi lub rozdzielaczami. Stosuje się je w pneumatycznych układach do sterowania niewielkimi siłownikami pneumatycznymi jednostronnego działania. Nie wymagają ciśnienia początkowego do zadziałania, można się nimi posługiwać do tworzenia podstawowych układów sterowania pośredniego siłownikami pneumatycznymi. Mogą być montowane w pulpitach operatorskich lub bezpośrednio w maszynach i urządzeniach.

• Zawory sterowane przełącznikiem przeznaczone do stosowania w prostych układach pneumatycznych, do sterowania siłownikami pneumatycznymi jednostronnego działania o małych średnicach
• Dostępne są w wersji bistabilnej
• W zależności od podłączenia przewodów pneumatycznych, mogą być normalnie zamknięte lub normalnie otwarte.
• Wykorzystywane są do sterowania pośredniego zaworami sterowanymi pneumatycznie
• Zawory przeznaczone są do montażu przewodowego, w tym również pulpitowego
• Są dostępne z gwintami calowymi G1/8” i G1/4”
• Mogą pracować w układach od ciśnienia 0 bar do 8 barów
• Zaleca się montaż tłumika hałasu w przyłączu odpowietrzającym zaworu sterowanego przełącznikiem 3/2 JLW EASY LINE

Zastosowanie:
Zawory rozdzielające pomocnicze służą do sterowania kierunkiem przepływu medium roboczego w pneumatycznych układach
sterujących i napędowych. Głównym ich przeznaczeniem jest sterowanie ruchem siłowników pneumatycznych jednostronnego i
dwustronnego działania. W układach pneumatyki spełniają role tzw. zaworów krańcowych, zaworów inicjujących cykle, zawory
realizujące stop awaryjny itp.

Dane techniczne:

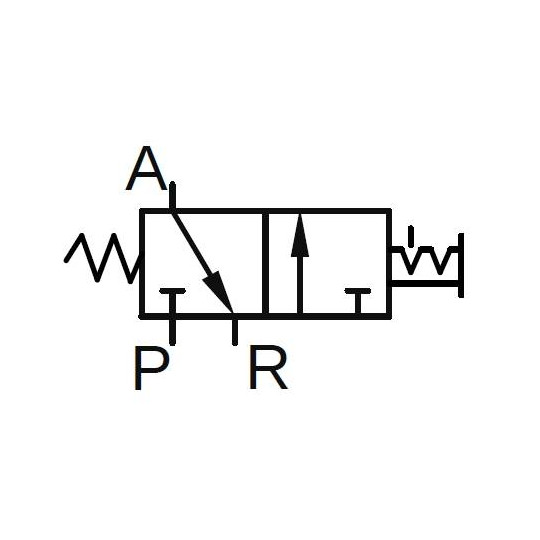

Funkcje zaworów: 3/2 (NZ)
Materiały: korpus i suwak – aluminium, głowice – tworzywo sztuczne, stal cynkowana, uszczelnienia – NBR,
Czynnik roboczy: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 mm
Temperatura pracy: 0 - +60° C
Gwint przyłącza: 1/8
Rodzaj sterowania: Zawór sterowany przyciskiem „przełącznik”
Przepływ: 658 l/min
Zakres ciśnień: 0-8 bar
