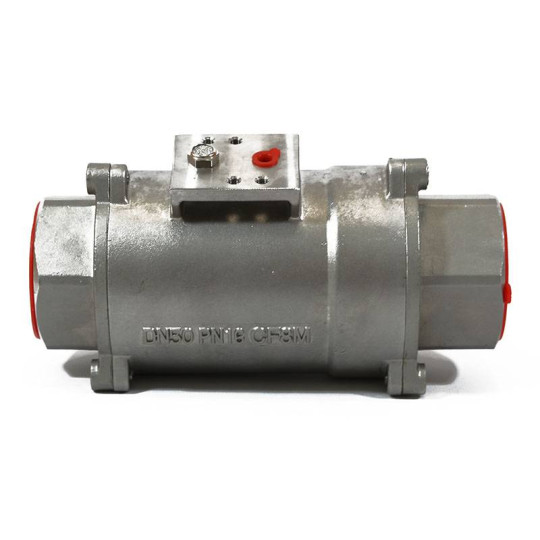

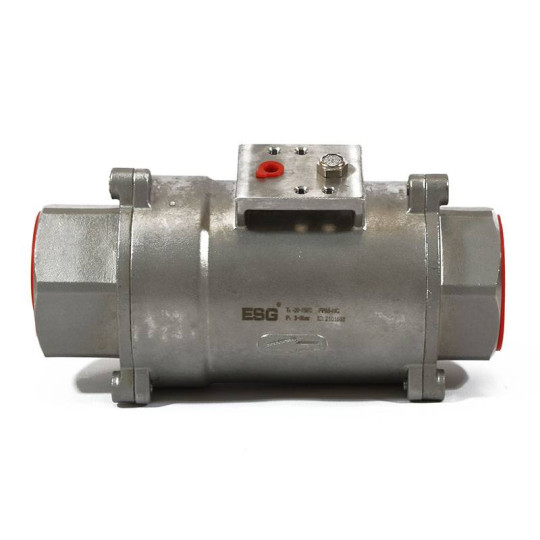

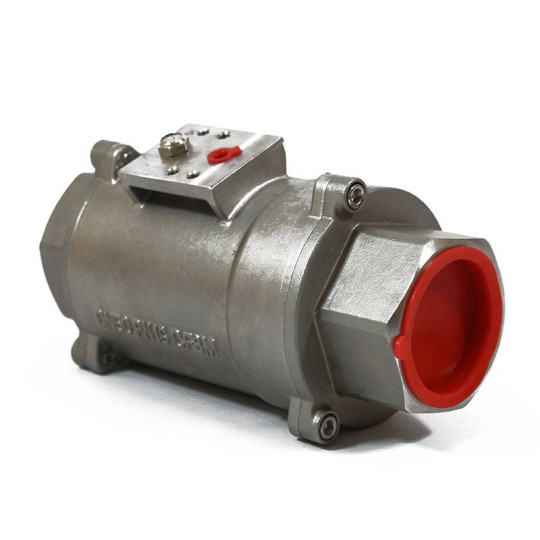

Zawór aksjalny nierdzewny NC SF201120GF ESG 3/4'

Zawór aksjalny nierdzewny NC SF201120GF ESG 3/4'

Zasada działania
Sprężone powietrze wymusza ruch posuwisto-zwrotny tłoka w celu otwarcia i zamknięcia zaworu. Ciśnienie medium działa na gniazdo zaworu, a tłok jest prawie odporny na opór, dzięki czemu zawór można szybko otworzyć lub zamknąć. Ulepszona wewnętrzna struktura zaworu sprawia, że medium przepływa lepiej, a strata ciśnienia jest mniejsza.

Dane techniczne:

• Gwint przyłącza: 3/4'
• Ciśnienie płynu: maks. 16 barów
• Ciśnienie sterowania: 3-8 barów
• Medium sterujące: czyste sprężone powietrze lub gaz neutralny
• Materiał korpusu: stal nierdzewna/316CF8M/CF8
• Materiał uszczelki: EPDM EPDM/guma fluorowa FPM
• Stosowane media: FPM nadaje się do większości mediów z wyjątkiem pary.
• EPDM nadaje się do gorącej wody i pary, ale nie do olejów, paliw itp.
• Temperatura medium: -20°C - +150°C (FPM), -20°C - +130°C (EPDM)
• Temperatura otoczenia: -20°C - +80°C
• Typ sterowania: jednostronnego działania normalnie zamknięty
• Typ połączenia: gwintowane (BSP, NPT, BSPT)
• Szczelność: DIN EN 12266 klasa A

Zakres zastosowań

• Napój piwny
• Separacja powietrza
• Napełnianie ceramiki
• Czyszczenie półprzewodników samochodowych
• inne

Charakterystyka

• Mały rozmiar, piękny wygląd, długa żywotność - Korpus zaworu wykonany jest ze stali nierdzewnej, która charakteryzuje się wysokim wyglądem i odpornością na korozję. Tłok i uszczelnienie są połączone w jedną całość, która jest prosta i niezawodna, ma wyjątkowo długą żywotność i może być instalowana w dowolnym kierunku.
• Duża prędkość, małe straty ciśnienia - Przepływ płynu w korpusie zaworu jest lepszy. Ponieważ średnie ciśnienie działa na gniazdo zaworu, tłok prawie nie jest zakłócany przez opór, więc prędkość przełączania jest duża, a strata ciśnienia niewielka.
• Odporność na próżnię - Doskonałe uszczelnienie dla przewodów próżniowych.

Wymiary:

• rozmiar: DN20
• gwint: 3/4"
• A: 63,5 mm
• D: 52 mm
• HEXAGON: 32 mm
• B: 37,5 mm
• L: 135 mm
• waga: 1,05 kg
