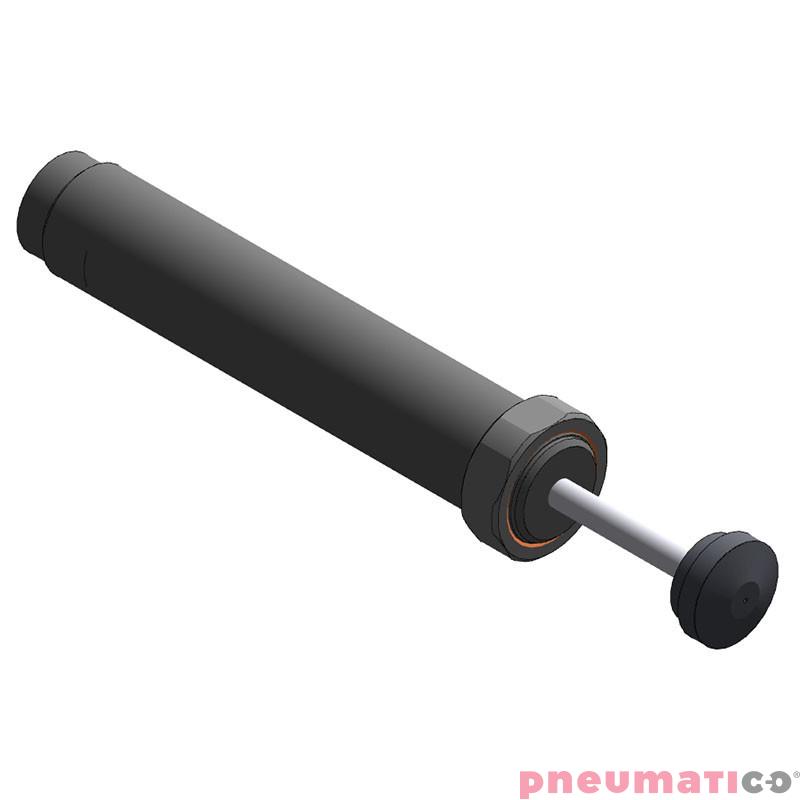

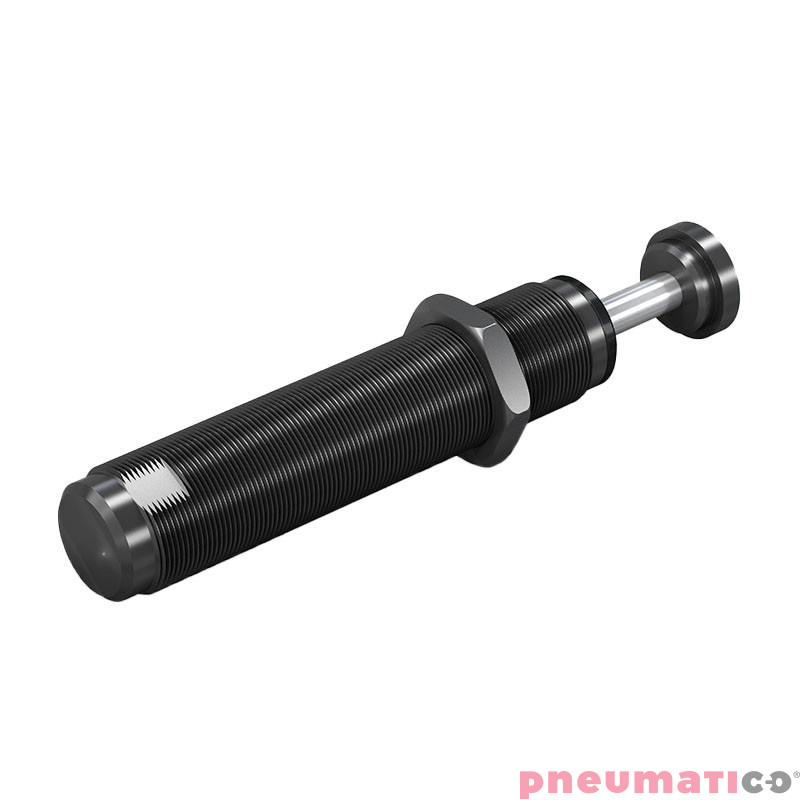

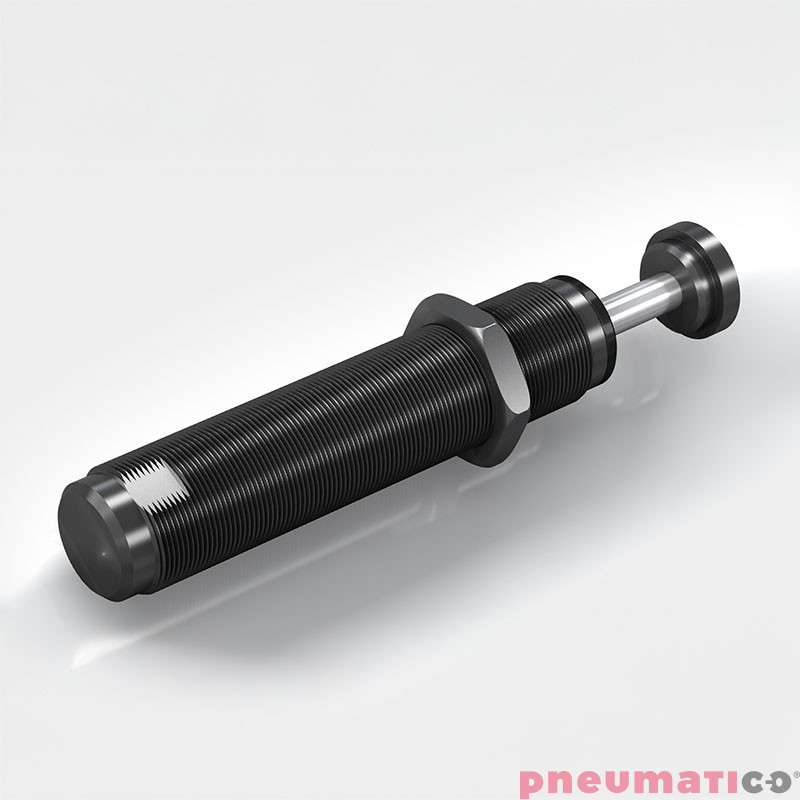

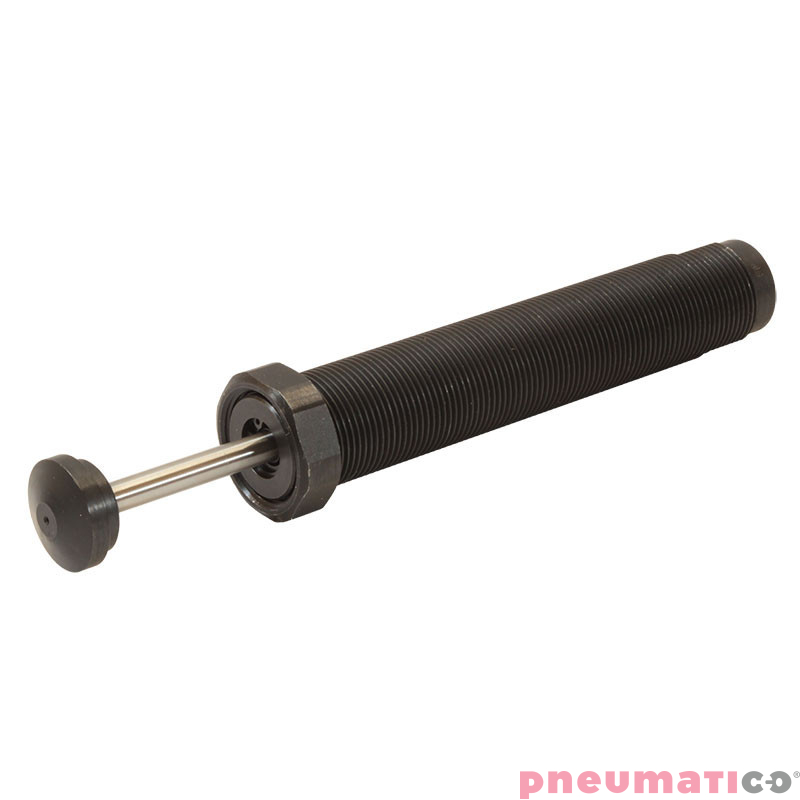

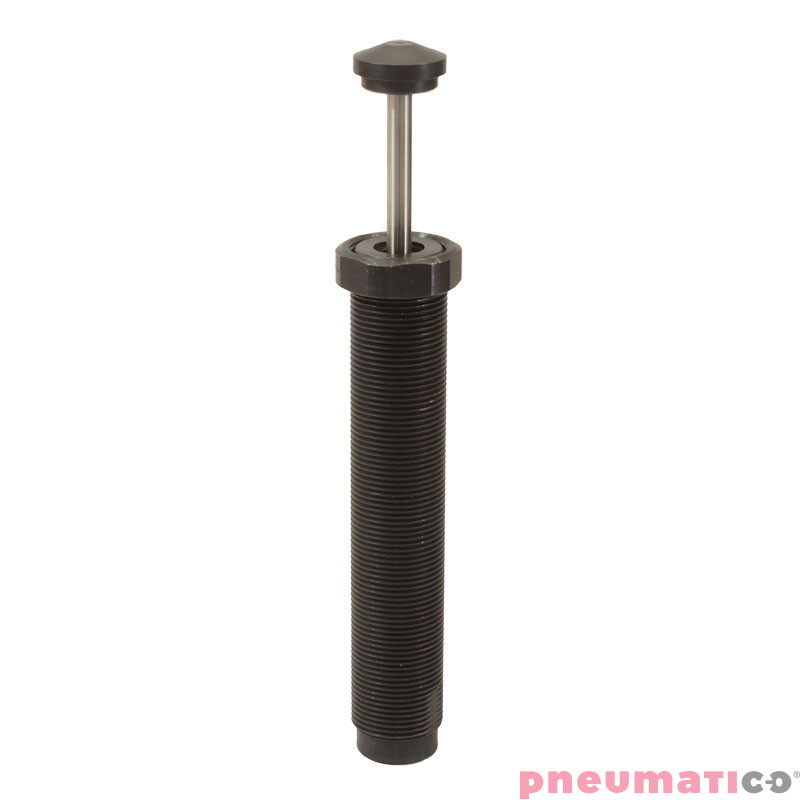

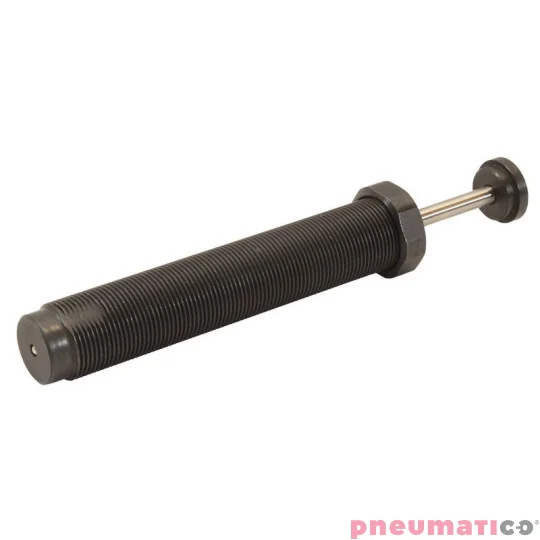

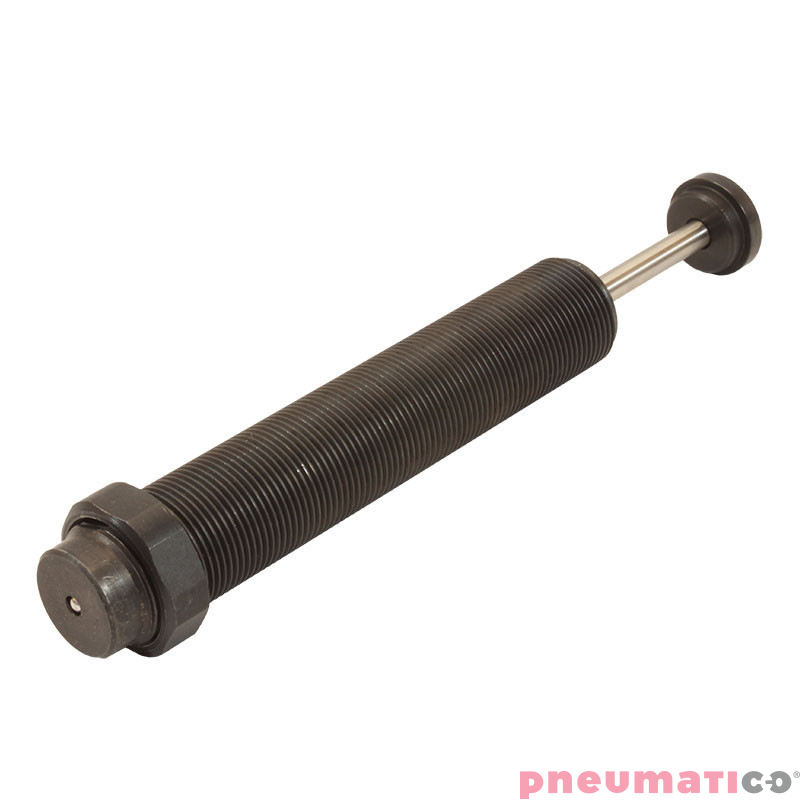

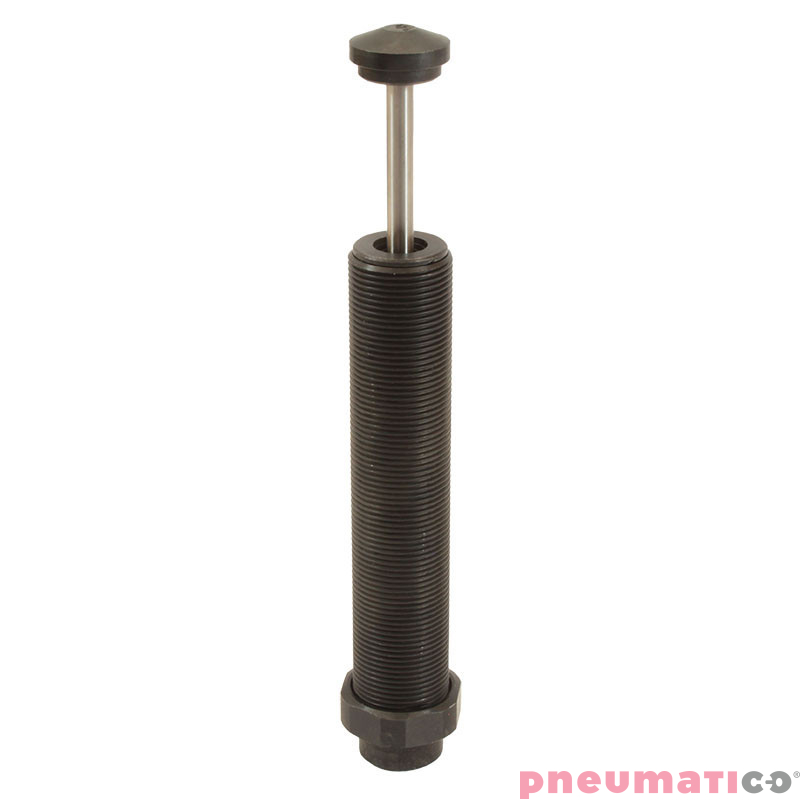

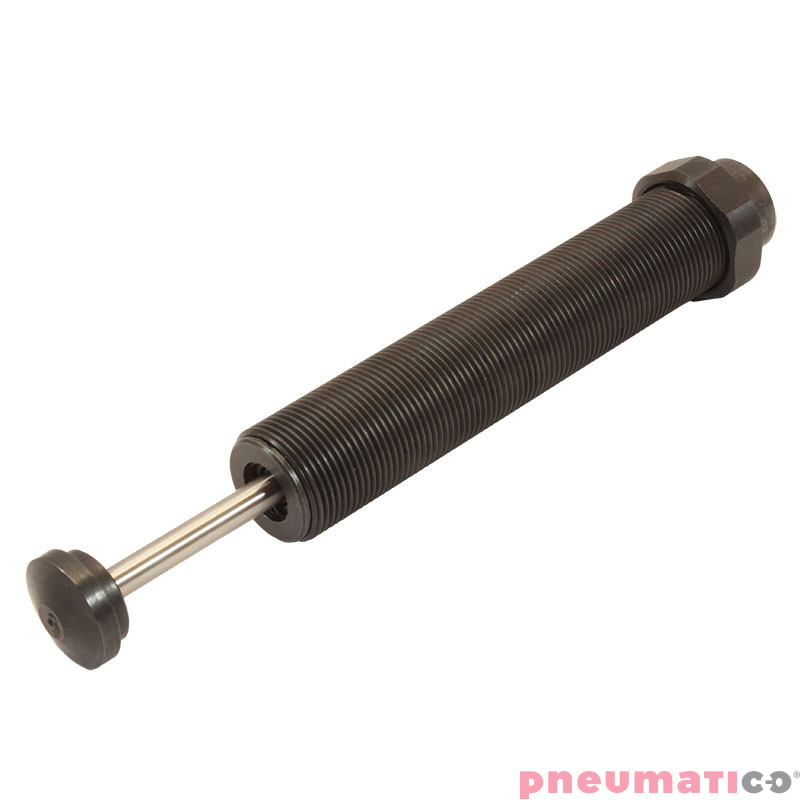

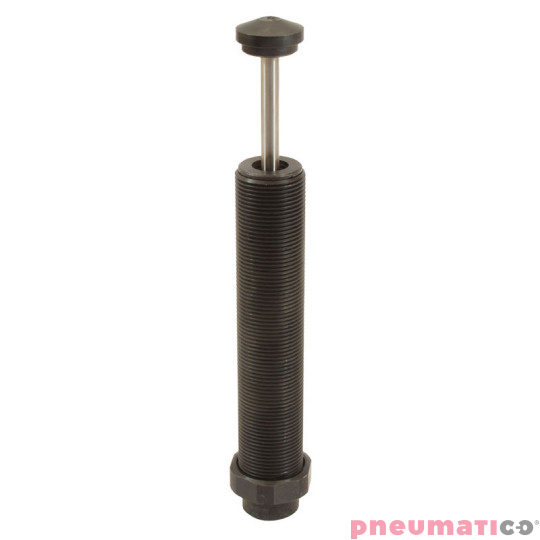

Amortyzator przemysłowy ACE samonastawny skok 40mm ME (max) 1952 kg SC925EUM-4

Amortyzator przemysłowy ACE samonastawny skok 40mm ME (max) 1952 kg SC925EUM-4

Seria SC925EUM firmy ACE to wysokiej klasy nienastawne amortyzatory przemysłowe, przeznaczone do tłumienia energii w aplikacjach o średnich i dużych obciążeniach. Dzięki zastosowaniu innowacyjnej technologii zwijanej membrany, amortyzatory te cechują się hermetyczną szczelnością, wydłużoną żywotnością (nawet do 25 milionów cykli) oraz niezawodnym działaniem w intensywnych cyklach pracy.

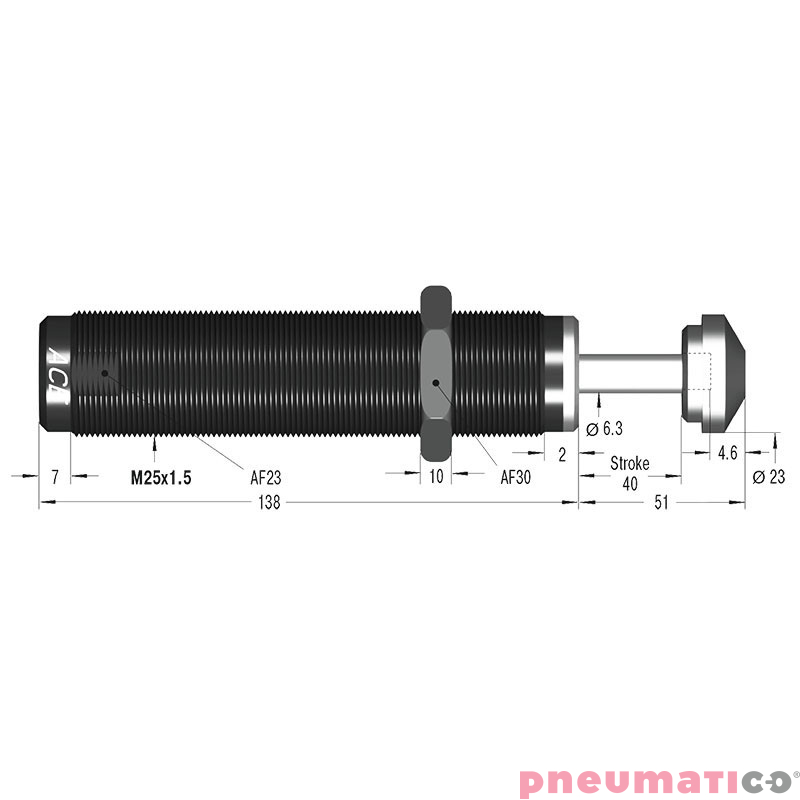

Dane techniczne:

• skok: 40 mm
• gwint: M 25 x 1,5
• maks. pochłanianie energii W3: 110 Nm/skok
• maks. pochłanianie energii W4: 90000 Nm/h
• masa efektywna (me min.): 544 kg
• masa efektywna (me maks.): 1952 kg
• min. siła zwrotna: 11 N
• maks. siła zwrotna: 32 N
• czas powrotu tłoczyska: 0,4 s
• maks. odchylenie od osi*: 5°
• zakres prędkości uderzenia: od 0.15 m/s do 3,66 m/s
• waga: 0,416 kg
• temperatura pracy: 0 °C do 66 °C
• materiał:
  • korpus: stal azotowana hartowana;
  • akcesoria: stal oksydowana lub azotowana;
  • tłoczysko: stal nierdzewna hartowana;
• zabudowa: dowolna; do precyzyjnej nastawy tłumienia końcowego można zastosować tuleję zderzaka (AH)
• montaż: w dowolnej pozycji

* Przy większych odchyleniach od osi należy zastosować adapter (BV).

Na zapytanie: Dostępne w wersji niklowanej, odpornej na wodę morską (weartec) i innych wykonaniach specjalnych.

Nawet o 200 % wyższe pochłanianie energii dzięki specjalnemu tłokowi!

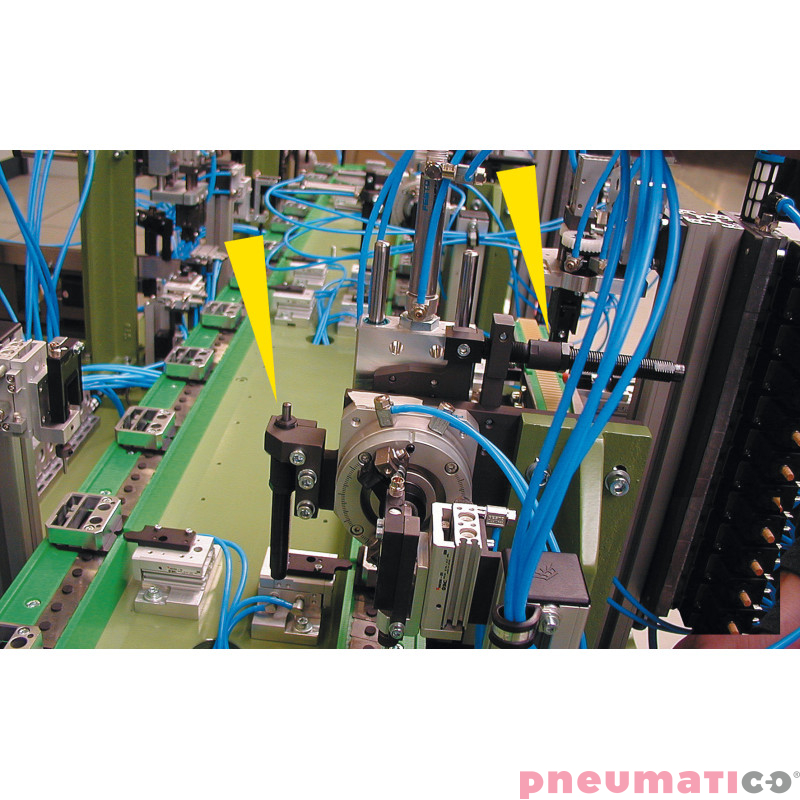

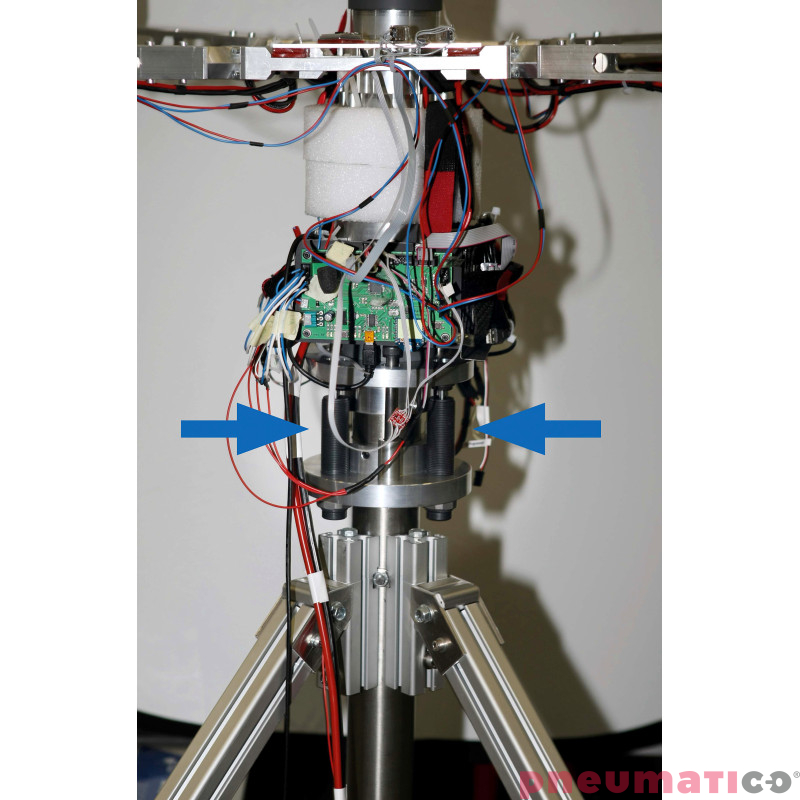

Zastosowanie:

Amortyzator SC925EUM idealnie sprawdzi się w:

• Szybkich siłownikach pneumatycznych (do 7 bar)
• Aplikacjach automatyki przemysłowej i robotyki
• Manipulatorach i systemach pick & place
• Maszynach montażowych i pakujących
• Precyzyjnych systemach zatrzymujących z dużą częstotliwością cykli
• Urządzeniach wymagających tłumienia przy niewielkiej sile powrotnej

Zalety:

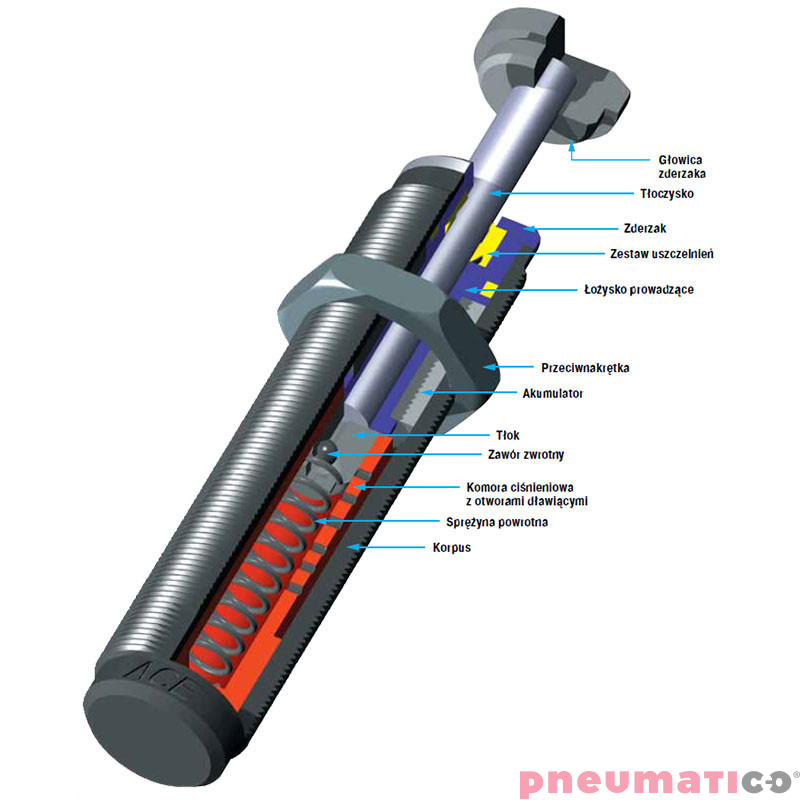

• Hermetyczna membrana zwijana – minimalizuje zużycie i zapewnia długą żywotność
• Brak potrzeby konserwacji – element gotowy do zabudowy
• Niska siła zwrotna – mniejsze obciążenie konstrukcji
• Obudowa z hartowanej, azotowanej stali

Porównanie wariantów w serii SC925EUM:

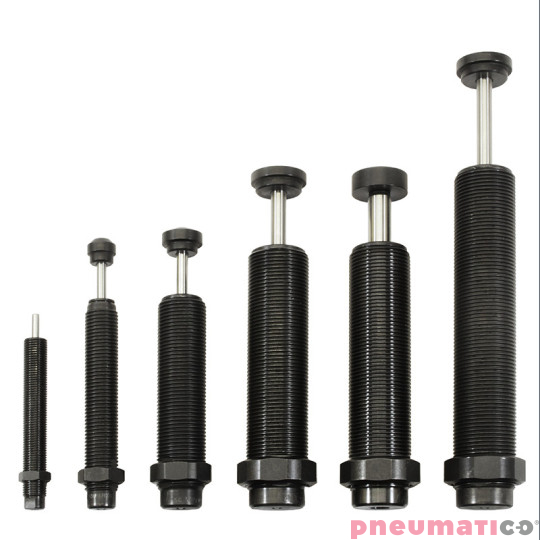

Małe amortyzatory ACE to bezobsługowe, gotowe do zabudowy hydrauliczne elementy. Seria SC oferuje podwójną charakterystykę tłumienia – liniową i progresywną – co zapewnia łagodne hamowanie przy długich skokach oraz bardzo niską siłę podporową. Wszystkie tłumiki wyposażone są w zintegrowany zderzak. Znajdują zastosowanie m.in. w robotyce, siłownikach liniowych i beztłoczyskowych. Dzięki zachodzącym na siebie zakresom twardości możliwe jest efektywne tłumienie mas w zakresie od 0,7 kg do 2088 kg. Przy zastosowaniu nasadki z trzpieniem dopuszczalny jest kąt uderzenia do 25°.

ACE to niemiecka marka z ponad 50-letnim doświadczeniem, specjalizująca się w innowacyjnych rozwiązaniach z zakresu kontroli energii. Od chwili powstania firma koncentruje się na precyzyjnych technologiach tłumienia i kontroli ruchu, dostarczając amortyzatory przemysłowe, sprężyny gazowe i inne komponenty dla automatyki i inżynierii mechanicznej. Dzięki globalnej obecności i ścisłej współpracy z klientami ACE wspiera rozwój nowoczesnych maszyn i systemów na całym świecie.
