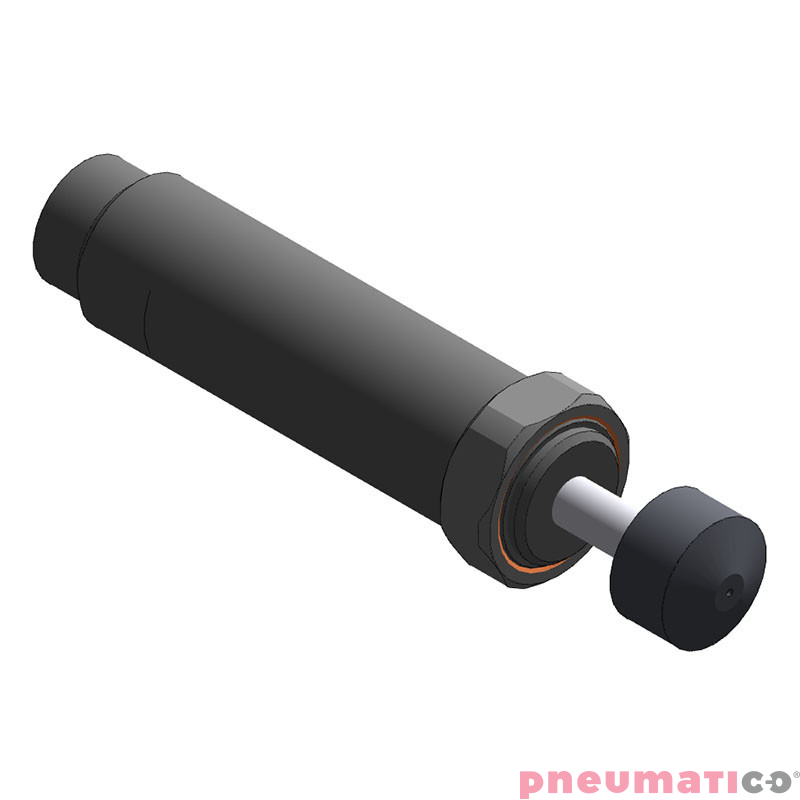

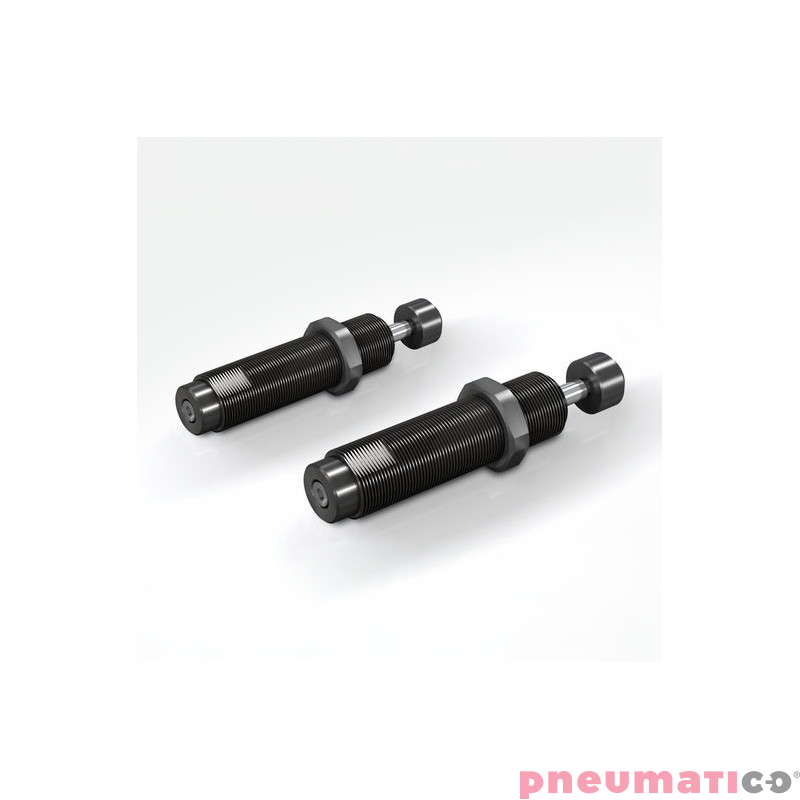

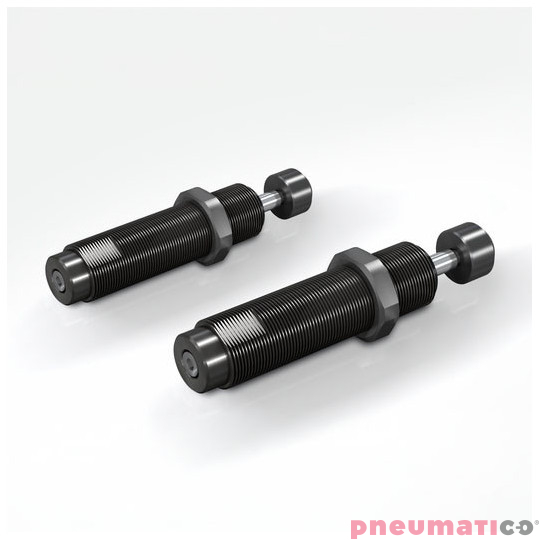

SC300EUM-5 Amortyzator przemysłowy ACE samonastawny skok 15mm ME (max) 45 kg

SC300EUM-5 Amortyzator przemysłowy ACE samonastawny skok 15mm ME (max) 45 kg

Seria SC300EUM firmy ACE to wysokiej klasy nienastawne amortyzatory przemysłowe, przeznaczone do tłumienia energii w aplikacjach o średnich i dużych obciążeniach. Dzięki zastosowaniu innowacyjnej technologii zwijanej membrany, amortyzatory te cechują się hermetyczną szczelnością, wydłużoną żywotnością (nawet do 25 milionów cykli) oraz niezawodnym działaniem w intensywnych cyklach pracy.

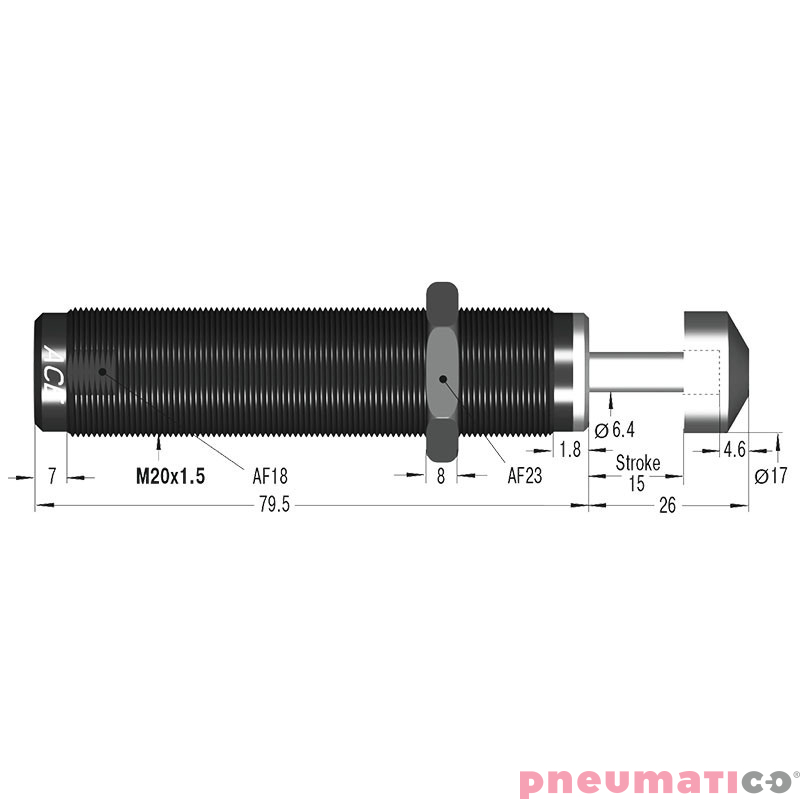

Dane techniczne:

• skok: 15 mm
• gwint: M 20 x 1,5
• maks. pochłanianie energii W3: 73 Nm/skok
• maks. pochłanianie energii W4: 45000 Nm/h
• masa efektywna (me min.): 11 kg
• masa efektywna (me maks.): 45 kg
• min. siła zwrotna: 8 N
• maks. siła zwrotna: 18 N
• czas powrotu tłoczyska: 0,2 s
• maks. odchylenie od osi*: 5°
• zakres prędkości uderzenia: od 0.09 m/s do 3,66 m/s
• waga: 0,174 kg
• temperatura pracy: 0 °C do 66 °C
• materiał:
  • korpus: stal azotowana hartowana
  • akcesoria: stal oksydowana lub azotowana
  • tłoczysko: stal nierdzewna hartowana
• zabudowa: dowolna; do precyzyjnej nastawy tłumienia końcowego można zastosować tuleję zderzaka (AH)
• montaż: w dowolnej pozycji

* Przy większych odchyleniach od osi należy zastosować adapter (BV).

Na zapytanie: Dostępne w wersji niklowanej, odpornej na wodę morską (weartec) i innych wykonaniach specjalnych.

Nawet o 200 % wyższe pochłanianie energii dzięki specjalnemu tłokowi!

Zastosowanie:

Amortyzator SC300EUM idealnie sprawdzi się w:

• Szybkich siłownikach pneumatycznych (do 7 bar)
• Aplikacjach automatyki przemysłowej i robotyki
• Manipulatorach i systemach pick & place
• Maszynach montażowych i pakujących
• Precyzyjnych systemach zatrzymujących z dużą częstotliwością cykli
• Urządzeniach wymagających tłumienia przy niewielkiej sile powrotnej

Zalety:

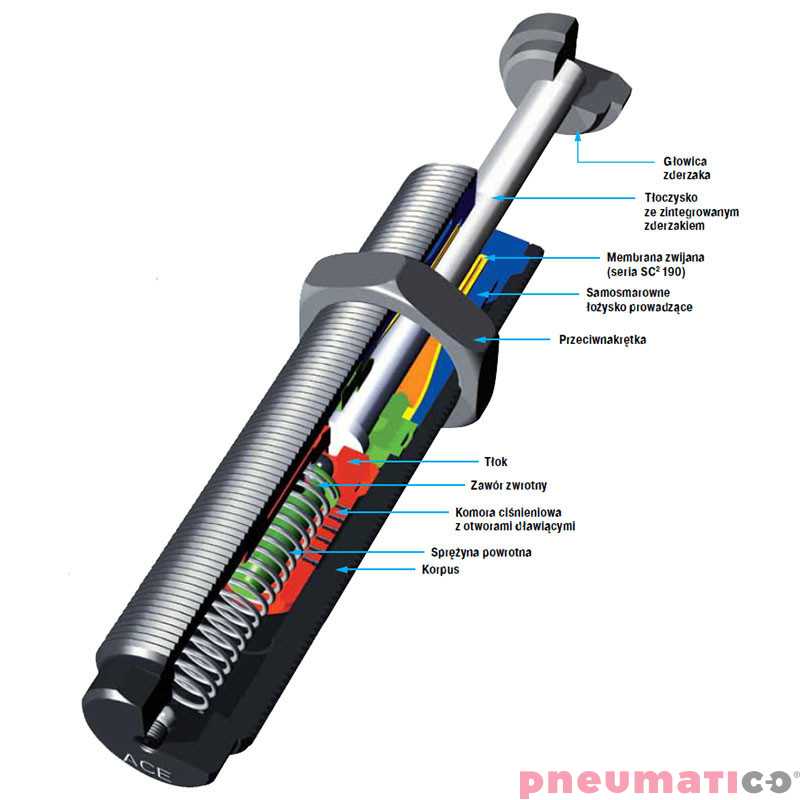

• Hermetyczna membrana zwijana – minimalizuje zużycie i zapewnia długą żywotność
• Brak potrzeby konserwacji – element gotowy do zabudowy
• Niska siła zwrotna – mniejsze obciążenie konstrukcji
• Obudowa z hartowanej, azotowanej stali

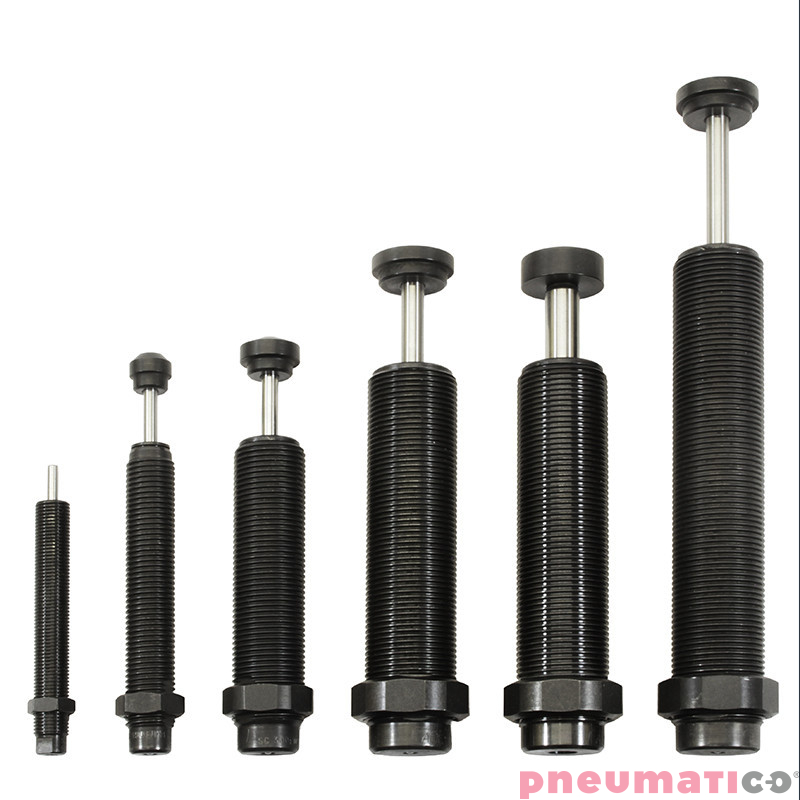

Porównanie wariantów w serii SC300EUM:

Małe amortyzatory ACE to bezobsługowe, gotowe do zabudowy hydrauliczne elementy. Seria SC2 charakteryzuje się niemal trzykrotnie wyższym pochłanianiem energii w porównaniu do standardowej serii SC przy zachowaniu tych samych wymiarów zewnętrznych. Wszystkie tłumiki wyposażone są w zintegrowany zderzak. Dzięki dynamicznemu uszczelnieniu membranowemu amortyzatory do rozmiaru SC2190 mogą być bezpośrednio stosowane jako tłumienie końcowe w siłownikach pneumatycznych (do 7 bar). Przy zastosowaniu nasadki z trzpieniem możliwy kąt uderzenia do 25°. Szeroki zakres modeli i nachodzące na siebie obszary pracy umożliwiają tłumienie mas efektywnych od 1 kg do 6350 kg.

ACE to niemiecka marka z ponad 50-letnim doświadczeniem, specjalizująca się w innowacyjnych rozwiązaniach z zakresu kontroli energii. Od chwili powstania firma koncentruje się na precyzyjnych technologiach tłumienia i kontroli ruchu, dostarczając amortyzatory przemysłowe, sprężyny gazowe i inne komponenty dla automatyki i inżynierii mechanicznej. Dzięki globalnej obecności i ścisłej współpracy z klientami ACE wspiera rozwój nowoczesnych maszyn i systemów na całym świecie.
