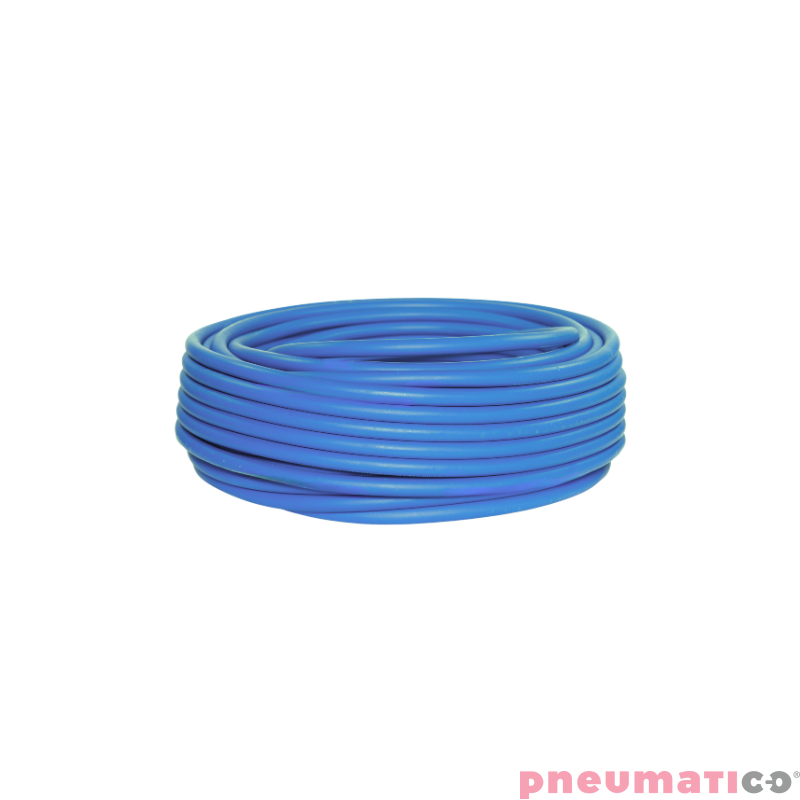

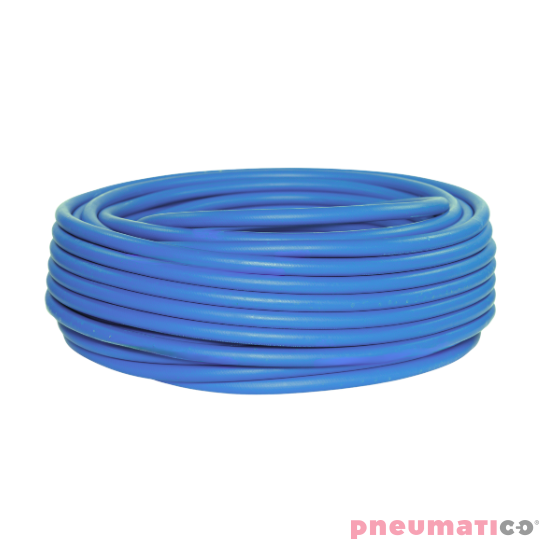

Przewód samozaciskowy typu PUSH-ON do termoregulacji seria TFNBR 9,6/12,4mm 20m niebieski TFNBR38020B RQS

Przewód samozaciskowy typu PUSH-ON do termoregulacji seria TFNBR 9,6/12,4mm 20m niebieski TFNBR38020B RQS

Wysokiej jakości przewód TFNBR TFNBR3/8/020 B marki RQS - wąż NBR/PVC (wewnętrznie i zewnętrznie odporna na olej) stosowany w układach do termoregulacji form i instalacjach przemysłowych. Średnica wewnętrzna 9,6 mm, zewnętrzna 12,4 mm, długość rolki 20 m, kolor niebieski. Ciśnienie do 15 bar, powietrze do +110°C, woda do +100°C, olej hydrauliczny i woda z glikolem do +70°C. Współpracuje z tulejką zaciskową PUSH-ON i szybkozłączami systemu RQS.

Dane techniczne:

• Marka: RQS
• Kod producenta: TFNBR3/8/020 B
• Seria: TFNBR (przewody do termoregulacji form, branża PTS)
• Materiał: NBR/PVC (wewnętrznie i zewnętrznie odporna na olej)
• Średnica wewnętrzna (D1): 9,6 mm
• Średnica zewnętrzna (D): 12,4 mm
• Długość rolki: 20 m
• Kolor identyfikacyjny: niebieski
• Ciśnienie robocze: maks. 15 bar
• Temperatura pracy: powietrze do +110°C, woda do +100°C, olej hydrauliczny i woda z glikolem do +70°C
• Zalecane media: powietrze, woda, olej hydrauliczny, woda z glikolem
• Kompatybilna tulejka zaciskowa: PUSH-ON
• Współczynnik bezpieczeństwa: 4:1
• Promień gięcia: 75 mm
• Konstrukcja: warstwa wewn. NBR/PVC + tekstylny oplot + warstwa zewn. NBR/PVC
• Cecha specjalna: samozaciskowy PUSH-ON (bez opasek ani tulejek zaciskowych)

Zastosowanie:

Przewód TFNBR (NBR/PVC) sprawdzi się w szybkozłączach do termostatowania form i aplikacjach przemysłowych branży PTS:

• Termoregulacja form wtryskowych w branży PTS (tworzywa sztuczne)
• Maszyny rozdmuchowe (butelki PET, opakowania)
• Układy z medium: powietrze, woda, olej hydrauliczny, woda z glikolem
• Praca w zakresie temperatur: powietrze do +110°C, woda do +100°C, olej hydrauliczny i woda z glikolem do +70°C
• Ciśnienie robocze do 15 bar
• Współpraca z szybkozłączami i tulejkami zaciskowymi RQS
• Niskociśnieniowe instalacje pneumatyczne i automatyka przemysłowa
• Multizłącza (samozaciskowy PUSH-ON bez dodatkowych opasek)
• Przemysł motoryzacyjny - transfer oleju hydraulicznego

Zalety:

• Samozaciskowy PUSH-ON - bez opasek ani tulejek zaciskowych
• Współczynnik bezpieczeństwa 4:1 - ciśnienie rozrywające 64 bar przy 15 bar roboczym
• Nie zawiera silikonu - dopuszczony do aplikacji wymagających braku silikonu
• Tekstylny oplot - wytrzymałość mechaniczna i elastyczność
• Kolor identyfikacyjny niebieski - oznaczanie kanałów w multizłączach

Porównanie wariantów w rodzinie TFNBR D1=9,6mm:

Pełna gama przewodów do termoregulacji form RQS obejmuje sześć serii: TFW (EPDM, do +140°C), TFO (NBR, do +135°C), TFP (PVC, do +60°C), TFS (silikon, do +170°C), TFKM (Viton, do +200°C) oraz TFNBR (samozaciskowy PUSH-ON, NBR/PVC). Wybór serii zależy od temperatury medium i charakteru aplikacji.

Marka RQS oferuje kompletny system przewodów i szybkozłączy do branży PTS (przetwórstwo tworzyw sztucznych). Gama przewodów do termoregulacji obejmuje materiały dopasowane do różnych temperatur i mediów: EPDM, NBR, PVC, silikon oraz Viton. Wszystkie węże są kompatybilne z systemem szybkozłączy RQS oraz dedykowanych tulejek zaciskowych.

Uwaga: nie przekraczać maks. ciśnienia roboczego (15 bar) ani temperatur granicznych dla danego medium (powietrze do +110°C, woda do +100°C, olej hydrauliczny i woda z glikolem do +70°C). Dobierać przewód zgodnie z chemicznym charakterem medium - dla aplikacji wysokotemperaturowych stosować TFS (silikon, +170°C) lub TFKM (Viton, +200°C); dla glikoli i wody TFW (EPDM); dla olejów TFO (NBR) lub TFNBR (PUSH-ON).
