Siłownik profilowy UNITOP DT-TDV TEKMA

Siłownik profilowy UNITOP DT-TDV TEKMA

Dane techniczne:

• średnica: Ø 20; 25; 32; 40; 50; 63; 80; 100 mm
• skok: od 63 mm do 400 mm
• ciśnienie robocze: 1-10 bar
• prędkość ruchu: 10 - 1000 mm/sek
• zakres temp.: 0 - 80°C
• jednostronne tłoczysko
• podwójnego działania
• amortyzacja mechaniczna

Możliwość wykonania dowolnego skoku na zamówienie

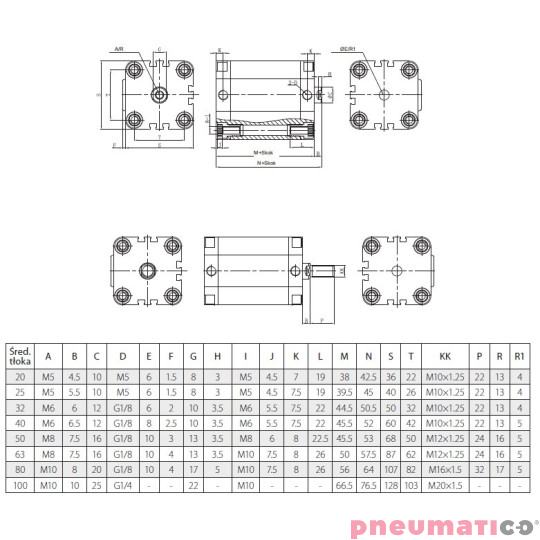

W tabeli podstawowe parametry siłowników.

______________________________________

Seria TDV: ø 20-25-32-40-50-63-80-100

SIŁOWNIKI UNITOP
Siłowniki serii TDV o średnicach 20, 25, 32, 40, 50, 63, 80, i 100 mm zostały zaprojektowane zgodnie z normą
UNITOP. Profil aluminiowy zapewnia dużą estetykę wyrobu, a odpowiednie rowki usytuowane na trzech
bokach profilu umożliwiają bardzo wygodny, bezpośredni montaż czujników bezdotykowych położenia tłoka
serii CS. Czujniki te są całkowicie schowane w profilu.
Osiem śrub ściągających zapewnia bardzo pewne połączenie głowic siłownika z korpusem.
Kompaktowa budowa umożliwia ich zabudowę w bardzo ograniczonych przestrzeniach.
Dodatkowo wbudowane są elementy amortyzacji mechanicznej, której podstawowym celem jest zmniejszenie
hałaśliwości wywoływanej uderzeniami tłoka w głowice.

PARAMETRY OGÓLNE

Rodzaj konstrukcji: ze śrubami ściągającymi
Działanie: pojedynczego i podwójnego działania

Materiały:

• profil i głowice: aluminium
• tłoczysko - stal nierdzewna lub stal chromowana
• uszczelki - poliuretan/NBR

Rodzaj montażu: z przednim lub tylnym kołnierzem, na widełkach, na łapach lub z uchwytem wahliwym

• Zakres skoków: do 400 mm
• Zakres temperatur: 0 ÷ 80°C (dla suchego powietrza -20°C)
• Wykonania specjalne: dla trudnych warunków pracy lub agresywnego otoczenia

PARAMETRY PNEUMATYCZNE

• Zakres ciśnień: 1 ÷ 10 bar
• Prędkość: 10 ÷ 1000 mm/s (bez obciążenia)
• Czynnik roboczy: powietrze filtrowane, bez smarowania*

*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISO VG32 (raz rozpoczęty proces smarowania musi
być kontynuowany do końca eksploatacji).

Kody siłowników:
