Siłownik profilowy ISO21287 1540 PNEUMAX Ø 40 skok 150 1540.40.0150.02.1

Poprzedni
1
2 Siłownik profilowy ISO21287 1540 PNEUMAX Ø 40 skok 150
3 Siłownik profilowy ISO21287 1540 PNEUMAX Ø 40 skok 150
Następny
Siłownik profilowy ISO21287 1540 PNEUMAX Ø 40 skok 150
Siłownik profilowy ISO21287 1540 PNEUMAX Ø 40 skok 150
Poprzedni
Następny
Kod produktu: 1540.40.0150.02.1
Producent: PNEUMAX
  • Darmowa dostawa od: 500 zł
  • Realizacja: 2-5 dni
  • Raty / leasing: od 300 zł
Cena produktu niedostępna

Opis produktu

Opis produktu

Siłownik profilowy ISO21287 1540 PNEUMAX Ø 40 skok 150 1540.40.0150.02.1

Dane techniczne:

  • średnica tłoka: Ø 40 mm
  • skok siłownika: 150 mm
  • ciśnienie robocze: max 10 bar
  • zakres temp.:
  • 5°C - +70°C z uszczelnieniami standard (tłok magn. lub niemagn.)
  • 30°C - +80°C z uszczelnieniami poliuretanowymi (tłok magn. lub niemagn.)
  • 5°C - +80°C z uszczelnieniami FPM (tłok magnetyczny)
  • 5°C - +150°C z uszczelnieniami FPM (tłok niemagnetyczny)

Ważne: dla aplikacji pracujących w temp. niższej niż 0°C należy zapewnić osuszone sprężone powietrze.

  • jednostronne tłoczysko
  • podwójnego działania



Możliwość wykonania dowolnego skoku na zamówienie

______________________________________

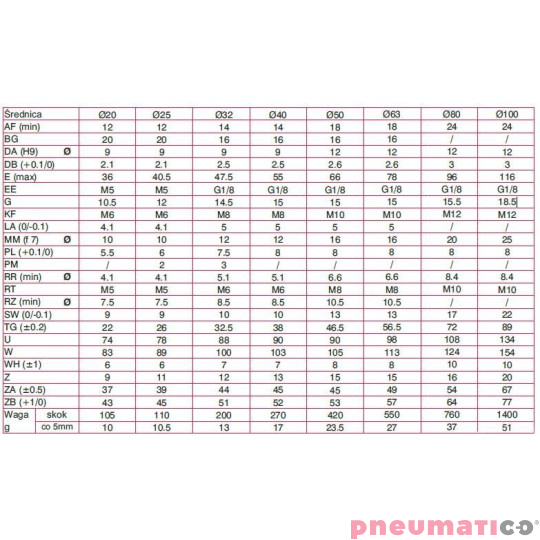

Seria 1540: ø 20-25-32-40-50-63-80


SIŁOWNIKI SERII 1540

Nowa seria siłowników ECOMPACT stanowi rozwinięcie szerokiej gamy siłowników kompaktowych.
Najważniejsze cechy wyróżniające nową serię to:

  • całkowicie nowy design, zgodny ze standardem ISO 21287
  • nowe, zaokrąglone aluminiowe pokrywy, dokładnie dopasowane do użytego profilu (mniej wystających części i martwych przestrzeni mogących gromadzić brud)
  • pierścień wyciszający i amortyzujący uderzenia w std. pokrywach
  • dodana tuleja prowadzenia tłoczyska
  • aluminiowy tłok dla wersji z uszczelnieniami z Vitonu (FPM) (standardowo: Ø20–Ø63 żywica acetalowa, Ø80-Ø100 aluminium)
  • dostępne średnice: od Ø20 do Ø100
  • od średnicy Ø25 wprowadzona wersja z amortyzacją regulowaną
  • opatentowany i unikatowy system amortyzacji regulowanej wpasowanej w pokrywy i nie powodującej wydłużenia całkowitej długości siłownika.

Siłowniki tej serii zostały wykonane zgodnie ze standardem ISO 21287. Nowy profil posiada po dwa rowki pod czujniki
na trzech stronach (śr. Ø20 i Ø25 jeden rowek) kompatybilne z czujnikami serii 1580._, MRS._, MHS._ bez konieczności użycia adaptera. Dostępne są również wersje z regulowaną amortyzacją pneumatyczną umożliwiającą pochłonięcie energii kinetycznej na końcu skoku siłownika przy utrzymaniu ogólnych rozmiarów zgodnych z normą ISO 21287. W celu montażu używane są cztery gwintowane otwory na pokrywach zamykających lub śruby w otworach korpusu,alternatywnie można używać wszystkich mocowań serii UNITOP RU-P/6-P/7 (średnice Ø20 i Ø25) oraz serii ISO 15552 (od średnicy Ø32 do Ø100).

Materiały:

  • korpus: anodyzowane aluminium
  • pokrywy końcowe: malowany stop aluminium
  • tuleje tłoczyska: brąz spiekany
  • tłoczysko:
  • od średnicy tłoka Ø20 do Ø25 - stal nierdzewna AISI 303, chromowana
  • od śr. Ø32 do Ø100 - stal chromowana C43 (w opcji stal nierdz. AISI 420A)
  • półtłok: od śr. Ø20 do Ø63 - żywica acetalowa, średnice Ø80 i Ø100 - aluminium (z uszczelnieniami FPM, tłok z aluminium dla wszystkich średnic); standard: guma olejoodporna NBR, poliuretanowe uszczelnienia tłoczyska
  • uszczelnienia: (uszczelnienia poliuretanowe lub FPM dostępne na życzenie)
  • sprężyna: stal nierdzewna AiSI 302
  • śruby mocujące: stal ocynkowana



PARAMETRY PNEUMATYCZNE
Czynnik roboczy: filtrowane i olejone powietrze (zaleca, naolejanie nie jest wymagane); jeśli powietrze jest olejone, naolejanie należy kontynuować.
